MSK200/1 + MB200/1 SIKO

Общее описание MSK200/1 Siko

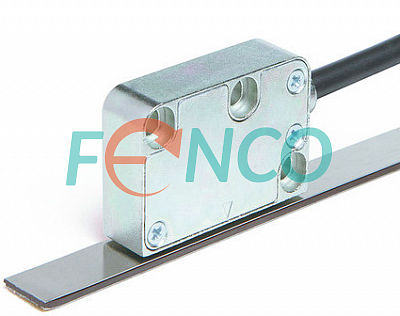

Инкрементальный магнитный линейный энкодер MSK200/1 (иначе линейка или линейный преобразователь) состоит из компактной считывающей головки и магнитной шкалы MB200/1 с нанесенными магнитными полюсами длиной 2 мм. В стандартном исполнении шкала выполнена в виде самоклеящейся ленты шириной 10 мм. Точность шкалы - ±25 мкм, максимальная длина - 100 метров. Считывающая головка работает в широком диапазоне температур, имеет степень защиты от окружающих воздействий - IP67 и обладает высокой стойкостью к механическим ударам и вибрации. В комплекте с измерительной шкалой MRS200, MBR200 или MR200 считывающая головка MSK200/1 представляет собой инкрементальный угловой энкодер.

Линейный энкодер MSK200/1 Siko. Особенности конструкции

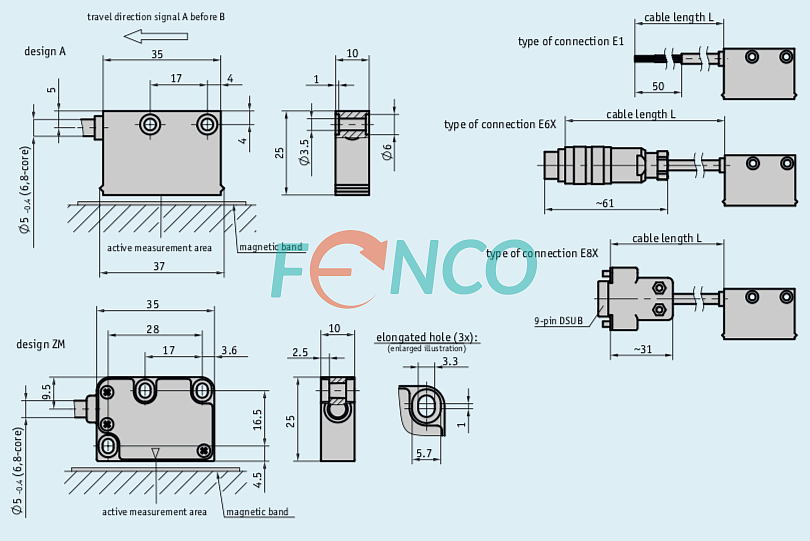

Бесконтактный энкодер состоит из считывающей головки и шкалы, выполненной в виде магнитной ленты. Корпус головки может быть изготовлен из пластика зеленого цвета или цинка (литая конструкция со светодиодным индикатор состояния). Лента может комплектоваться защитной фольгой. К заказу доступна магнитная лента с фиксированной, периодическими или клеящейся референтными (нулевыми) метками, или без меток. Клеящаяся нулевая метка (код заказа 88678) доступна только в комплектации со считывающей головкой в цинковом корпусе. Ширина шкалы - 10 мм. Энкодер может комплектоваться кабелем длиной до 20 метров, с разъемом или без разъема. В качестве подложки (базы) под магнитную ленту могут быть использованы алюминиевый защитный (SB) или специальный монтажный (PS) профили. Для упрощения монтажа предлагаем специальный инструмент - ZB3054.

Электрические параметры, выходные интерфейсы, разрешающая способность

Напряжение питания энкодера - 24 В или 5 В. Выходной сигнал: TTL (A,/A,B,/B,Z,/Z) или интерфейс RS485 (Yaskawa и Panasonic). Выбор разрешений из ряда до 0,4 мкм. Наиболее популярными являются разрешения 1, 5 и 10 мкм.

Применение MSK200/1 Siko

Магнитный линейный энкодер применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

Купить инкрементальный магнитный линейный энкодер MSK200/1 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
