MSK320 + ring SIKO

Общее описание MSK320 SIKO

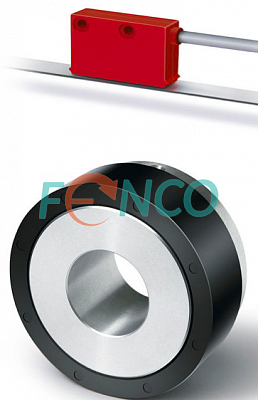

Инкрементальный магнитный кольцевой энкодер MSK320 состоит из компактной считывающей головки и шкалы (MBR320, MR320 или MRI01), выполненной в виде магнитного кольца с нанесенными магнитными полюсами длиной 3,2 мм. Считывающая головка работает в широком диапазоне температур, имеет степень защиты от окружающих воздействий - IP67 и обладает высокой стойкостью к механическим ударам и вибрации. Максимальное разрешение - 0,006°. Считывающая головка энкодера MSK320 в комплекте с магнитной лентой MB320/1 может быть использована в качестве линейного энкодера.

Кольцевой энкодер MSK320 SIKO. Особенности конструкции

Бесконтактный энкодер состоит из считывающей головки и шкалы, выполненной в виде магнитного кольца. Считывающая может быть изготовлена из пластика красного цвета цвета, металла ("пальчиковая" конструкция с круглым сечением) или цинка (литая конструкция). Энкодер комплектуется магнитным кольцом MBR320 без монтажного фланца или магнитными кольцами MR320 или MRI01 на монтажном фланце. Кольца MBR320 имеют ширину 9,7 мм и ассортимент моделей с внешним диаметром из диапазона от 37,7 до 255,7 мм с количеством магнитных полюсов от 36 до 250. Кольца MRI01 имеют исполнение на монтажном фланце шириной 23 мм, с внутренним диаметром 9 или 20 мм. Внешний диаметр колец MRI01 - 50 мм, количество магнитных полюсов - 64. Кольца MR320 поставляются на монтажном фланце, внешний диаметр от 100 до 253 мм, внутренний - до 35 мм, количество магнитных полюсов - от 100 до 250. Магнитное кольцо может быть заказано с нулевой меткой или без нее. Периодический референтный сигнал может быть сформирован считывающей головкой (предусматривается в коде заказа) с шагом магнитного полюса - 3,2 мм. Максимальный зазор между кольцом и головкой - 2 мм. Конструктивное исполнение головки - с кабелем длиной до 20 м, с разъемом или без него.

Электрические параметры, выходные интерфейсы, разрешающая способность

Напряжение питания энкодера - 24 В или 5 В. Выходной сигнал - Push-Pull, TTL (A,/A,B,/B,Z,/Z) или TTL (A,B,Z,). Максимальное разрешение - 0,006°.

Применение MSK320 SIKO

Магнитный кольцевой энкодер применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

Купить инкрементальный магнитный кольцевой энкодер MSK320 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
