MSK320R + ring SIKO
два датчика в одном корпусе
Артикул:
MSK320R + ring SIKO

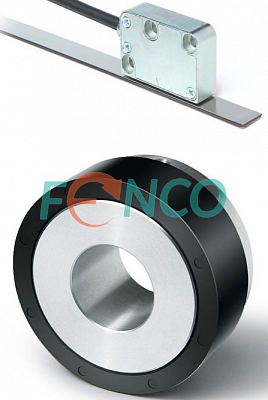

Инкрементальный магнитный кольцевой энкодер MSK320R
Два датчика в одном корпусе - два независимых выходных сигнала
Подробнее
Под заказ
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Актуальную стоимость и сроки поставки уточняйте у наших менеджеров.
Цены
| Название |
Артикул
|
Цена | В наличии | ||
|
MSK320R-E1-01,0-I-O-0,08/10-0,08/10 | MSK320R-0036 |
Цена по запросу
|
Под заказ | Купить |
Описание
Общее описание MSK320R SIKO
Два датчика в одном корпусе - два независимых выходных сигнала для непревзойденной безопасности работы оборудования! Инкрементальный магнитный кольцевой энкодер MSK320R состоит из компактной считывающей головки c с двумя сенсорами и шкалы (MBR320, MR320 или MRI01), выполненной в виде магнитного кольца с нанесенными магнитными полюсами длиной 3,2 мм. Считывающая головка работает в широком диапазоне температур, имеет степень защиты от окружающих воздействий - IP67 и обладает высокой стойкостью к механическим ударам и вибрации. Максимальное разрешение - 0,006°. Считывающая головка энкодера MSK320R в комплекте с магнитной лентой MB320/1 может быть использована в качестве линейного энкодера.

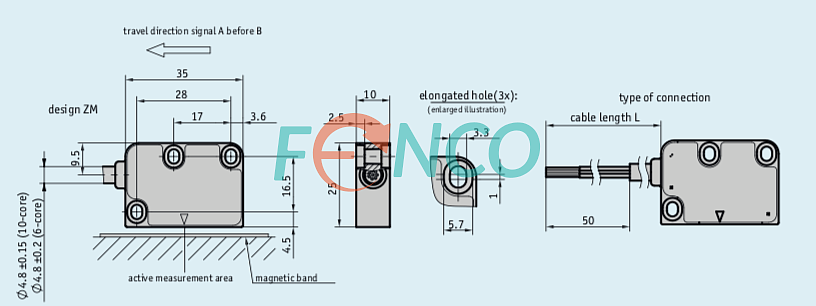

Кольцевой энкодер MSK320R SIKO. Особенности конструкции
Бесконтактный энкодер состоит из считывающей головки и шкалы, выполненной в виде магнитного кольца. Считывающая головка изготовлена из цинка (литая конструкция). Конструктивное исполнение с двумя сенсорами в одном корпусе и кабелем до 20 метров (без разъема). Энкодер комплектуется магнитным кольцом MBR320 без монтажного фланца или магнитными кольцами MR320 или MRI01 на монтажном фланце. Кольца MBR320 имеют ширину 9,7 мм и ассортимент моделей с внешним диаметром из диапазона от 37,7 до 255,7 мм с количеством магнитных полюсов от 36 до 250. Кольца MRI01 имеют исполнение на монтажном фланце шириной 23 мм, с внутренним диаметром 9 или 20 мм. Внешний диаметр колец MRI01 - 50 мм, количество магнитных полюсов - 64. Кольца MR320 поставляются на монтажном фланце, внешний диаметр от 100 до 253 мм, внутренний - до 35 мм, количество магнитных полюсов - от 100 до 250.
Электрические параметры, выходные интерфейсы, разрешающая способность
Имеет универсальный расширенный диапазон питающего напряжения - 4,5-30 В. Двойной выходной сигнал - Push-Pull или TTL (A1,/A1,B1,/B2,A2,/A2,B2,/B2). TTL уровень выходного сигнала формируется только при питающем напряжении в диапазоне 4,5-6 В. Сигналы референтных меток не формируются.
Применение MSK320R SIKO
Магнитный кольцевой энкодер применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:
- деревообрабатывающем оборудовании
- металлорежущем оборудовании
- обработке камня
- текстильной промышленности
- пищевой промышленности
- упаковочном оборудовании
- и др.
Купить инкрементальный магнитный кольцевой энкодер MSK320R можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
| Бренд : | SIKO GmbH |
| Модель : | MSK320R |
| Точность : | ±0,1° |
| Метод измерения : | инкрементальный |
| Технология считывания : | магнитная |
| Тип продукции : | кольцевой энкодер |
| Сертификация : | EMC |
| Тип выходного сигнала / Выходной интерфейс : | TTL или Push-Pull |
| Разрешение : | до 12,5 μm |
| Период сигнала : | 2 мм (для 1Vpp) |
| Напряжение питания : | 4,5…30 VDC |
| Ток потребления : | ≤ 75 mA (под нагрузкой) |
| Максимальная механическая скорость : | зависит от выбора кольца, см. описание |
| Тип соединителя : | кабель |
| Диапазон рабочих температур : | от -40ºC до +85ºC |
| Степень защиты от внешней среды : | IP67 |
| Вибрационное ускорение (от 55 до 2000 Гц) : | 100 м/с² (5 Гц…150 Гц) |
| Ударное ускорение (t = 11 мс) : | 500 м/с² |
| Материал : | литой цинк |
| Зазор между шкалой и головкой : | до 2 мм |
| Индикатор (Светодиод) состояния : | есть |
| Модель шкалы : | MBR320, MR320 или MRI01 |
| Тип шкалы : | гибкое магнитное кольцо или магнитное кольцо на фланце |
| Ширина шкалы : | 9,7 мм (гибкое кольцо без фланца) |
| Толщина шкалы : | 1 мм (кольцо без фланца) |
| Способ крепления шкалы : | клеевое соединение |
| Внешний диаметр шкалы : | MBR - от 37,7 до 255,7 мм; MR - 100, 151, 181 или 253 мм; MRI - до 50 мм |
| Количество полюсов шкалы : | MBR - от 36 до 250; MR - от 100 до 250; MRI - 64 |
| Внутренний диаметр шкалы : | MBR - от 35,7 до 253,7 мм; MR - до 35 мм; MRI - до 20 мм |
| Максимальная длина шкалы : | 100 м |
| Под заказ : | Да |
