MSK500/1 + ring SIKO

Общее описание MSK500/1 SIKO

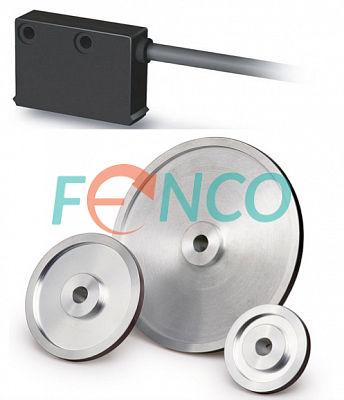

Инкрементальный магнитный кольцевой энкодер MSK500/1 состоит из компактной считывающей головки и шкалы (MBR500 или MR500), выполненной в виде магнитного кольца с нанесенными магнитными полюсами длиной 5 мм. Считывающая головка работает в широком диапазоне температур, имеет степень защиты от окружающих воздействий - IP67 и обладает высокой стойкостью к механическим ударам и вибрации. Максимальное разрешение - 0,002°, точность системы - 0,1°. Считывающая головка энкодера MSK500/1 в комплекте с магнитной лентой MB500/1 может быть использована в качестве линейного энкодера.

Кольцевой энкодер MSK500/1 SIKO. Особенности конструкции

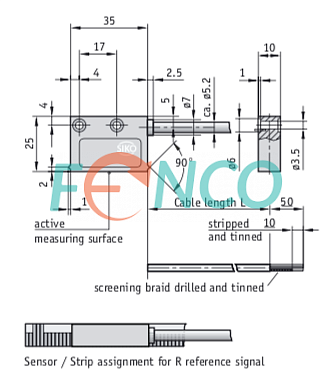

Бесконтактный энкодер состоит из считывающей головки и шкалы, выполненной в виде магнитного кольца. Считывающая изготовлена из пластика черного цвета цвета. Энкодер комплектуется магнитным кольцом MBR500 без монтажного фланца или магнитным кольцом MR500 на монтажном фланце. Кольца MBR500 имеют ширину 9,7 мм и ассортимент моделей с внешним диаметром из диапазона от 59,5 до 301,4 мм с количеством магнитных полюсов от 36 до 188 соответственно. MR500 поставляются на монтажном фланце, внешний диаметр 102, 153 или 255 мм, внутренний - до 35 мм (стандартно - 20 мм), количество магнитных полюсов - 64, 96 или 160. Магнитное кольцо может быть заказано с нулевой меткой или без нее. Периодический референтный сигнал может быть сформирован считывающей головкой (предусматривается в коде заказа) с шагом магнитного полюса - 5 мм. Максимальный зазор между кольцом и головкой - 2 мм. Конструктивное исполнение головки - с кабелем до 20 метров, с разъемом или без.

Электрические параметры, выходные интерфейсы, разрешающая способность

Напряжение питания энкодера - 24 В или 5 В. Выходной сигнал - Push-Pull или TTL (A,/A,B,/B,Z,/Z). Разрешение энкодера до 0,002°.

Применение MSK500/1 SIKO

Магнитный кольцевой энкодер применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

Купить инкрементальный магнитный кольцевой энкодер MSK500/1 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
