WRAP-UP энкодер RLS

Общее описание WRAP UP RLS

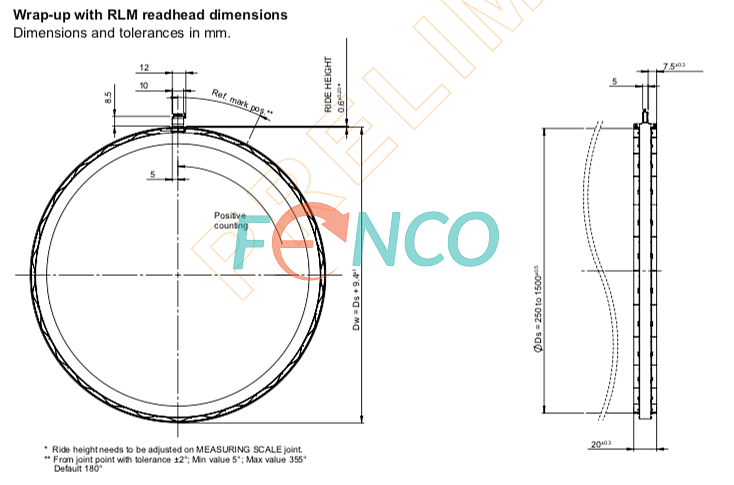

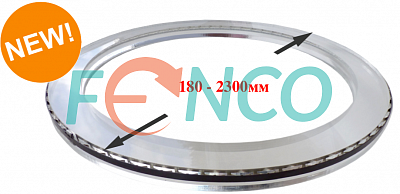

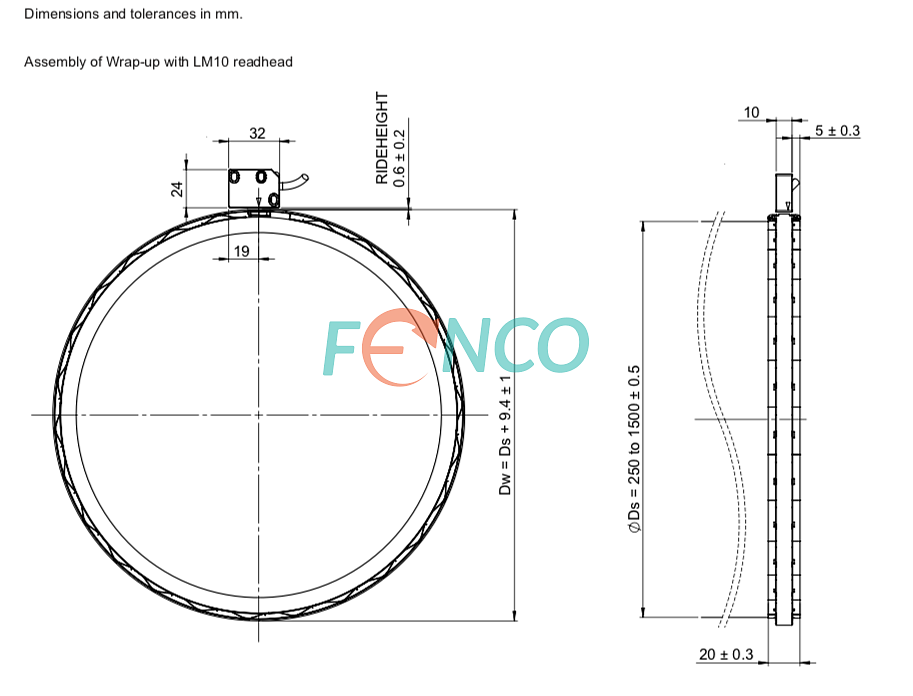

Магнитная шкала WRAP UP инкрементального кольцевого энкодера представляет собой ленту с нанесенными магнитными полюсами длиной 2 или 5 мм. Она предназначена для монтажа на наружную круглую поверхность оборудования диаметром до 2,3 м. Магнитная лента оснащена подпружинивающими элементами и механизмом крепления, обеспечивающими уникальность конструкции - шкала может быть закреплена на фланце любого диаметра из диапазона от 180 до 2300 мм. Кольцевой (угловой) магнитный энкодер со шкалой Wrap-up может комплектоваться следующими считывающими головками: LM10, LM13, RLM2 LM15 или RLM5. При диаметре шкалы в 1 м энкодер имеет разрешение до 0,1'' и обеспечивает точность до 0,01°.

Особенности конструкции

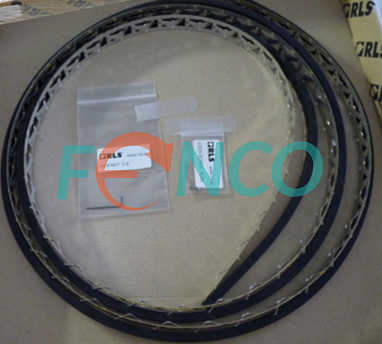

Бесконтактный энкодер состоит из считывающей головки и шкалы Wrap-up, выполненной в виде магнитной ленты для нанесения на внешнюю поверхность круглых тел диаметром от 180 до 2300 мм. Магнитная лента имеет подпружиненное основание и специальный механизм фиксации торцевых окончаний. Максимальный зазор между шкалой и считывающей головкой - 0,8 мм. К заказу доступна шкала с одной, периодическими или дистанционно кодированными нулевыми метками, или без меток.

Электрические параметры, выходные интерфейсы, разрешающая способность

В зависимости от выбора считывающей головки угловой энкодер может иметь следующий выходной сигнал: TTL, HTL, синус по напряжению 1 Vpp или NPN открытый коллектор. Считывающие головки имеют универсальный расширенный диапазон питающего напряжения от 5 до 30 В, или 5 В.

Применение WRAP UP RLS

Магнитный угловой энкодер применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

Купить инкрементальный магнитный кольцевой энкодер WRAP UP можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
