ЛИР-МИ208 СКБ ИС

Общее описание ЛИР-МИ208 СКБ ИС

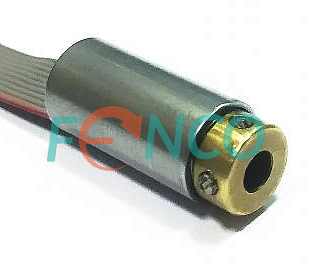

Инкрементальный магнитный угловой энкодер ЛИР-МИ208 имеет 4 различные модификации: ЛИР-МИ208А, ЛИР-МИ208Б, ЛИР-МИ208Е и ЛИР-МИ208Ж. Все модели имеют миниатюрный размер и исполнение с глухим полым валом диаметром 2 или 3 мм. Модели Б и Ж оснащены упругим элементом в виде лепестка. Такое решение компенсирует несоосности и упрощает монтаж энкодера. Модели А и Б имеют внешнюю электронную плату обработки сигналов, разрешение до 1024 имп/об. В моделях Е и Ж плата обработки сигналов встроена в корпус энкодера, разрешение до 256 имп/об. Все модели работают в широком диапазоне температур, степень защиты от внешних воздействий - IP50.

Датчик ЛИР-МИ208 СКБ ИС. Особенности конструкции

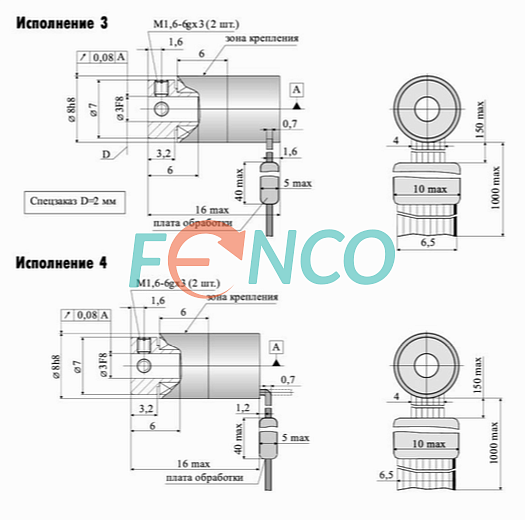

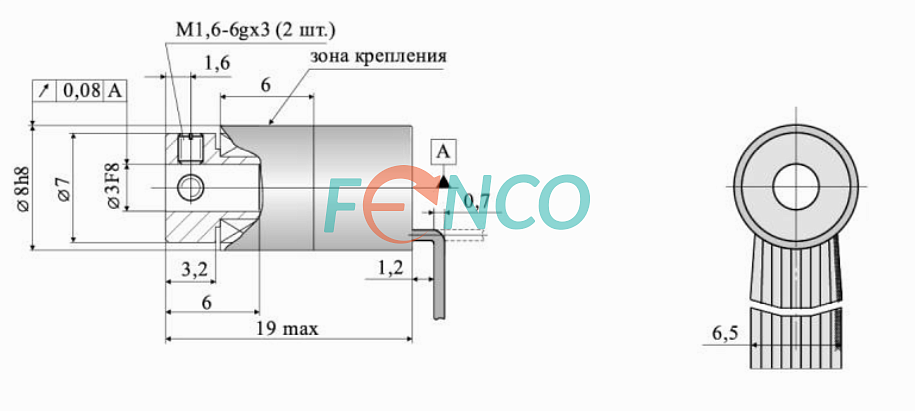

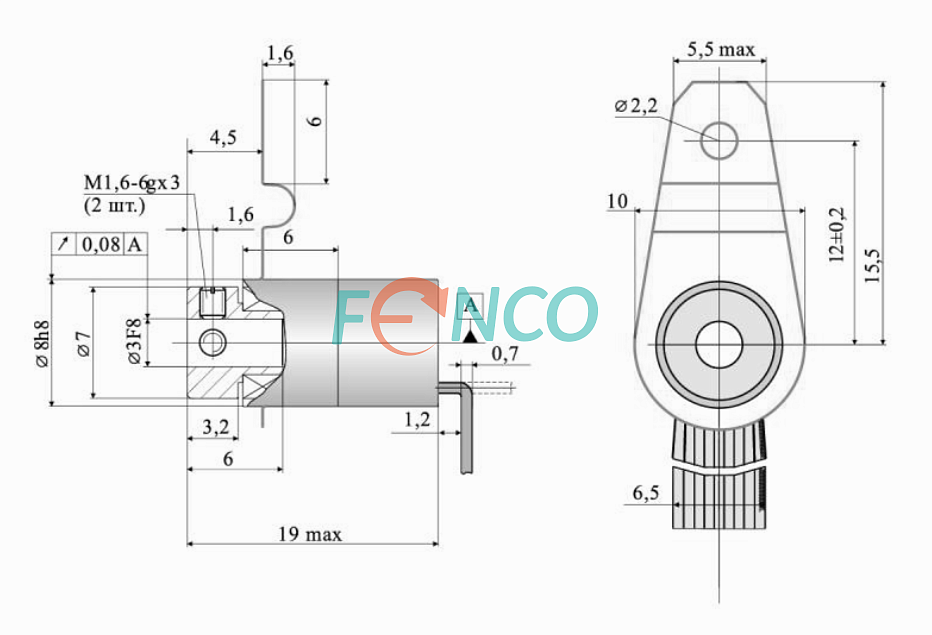

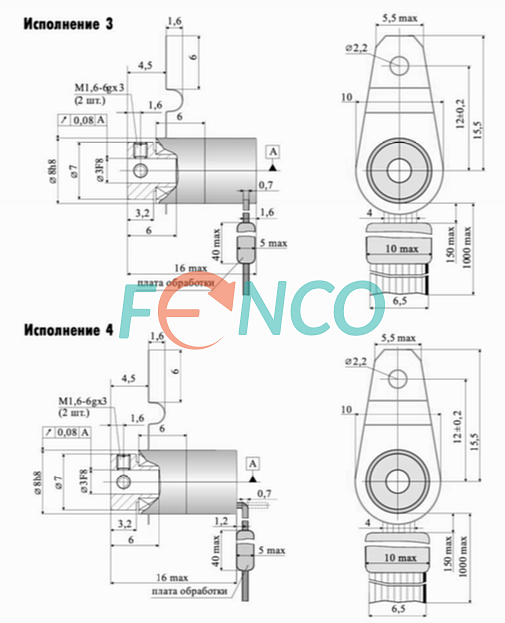

Диаметр корпуса миниатюрного энкодера - 8 мм. В стандартном исполнении имеет глухой полый вал диаметром 2 или 3 мм. В зависимости от исполнения может быть оснащен упругим элементом для компенсации несоосности и упрощения монтажа (модели Б и Ж). Плата обработки сигналов в моделях А и Б вынесена за пределы корпуса энкодера, что позволило увеличить разрешающую способность в 4 раза по сравнению с моделями Е и Ж. Конструктивное исполнение с аксиальным плоским кабелем для монтажа на плату. Длина кабеля - 0,5 метра. Кабель может быть оснащен разъемом.

Электрические параметры, выходные интерфейсы, разрешающая способность

Напряжение питания энкодеров - 5 В. Выходной сигнал - TTL. Разрешение - 256 имп/об для моделей Е и Ж, 1024 имп/об - для модели А и Б.

Применение ЛИР-МИ208 СКБ ИС

Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

Купить миниатюрный инкрементальный угловой энкодер ЛИР-МИ208 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
