RM36 ABS RLS

Общее описание RM36 RLS

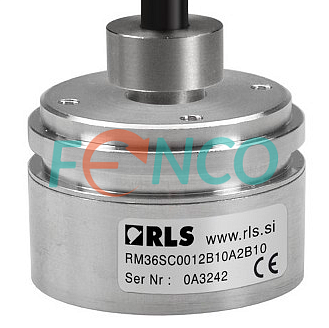

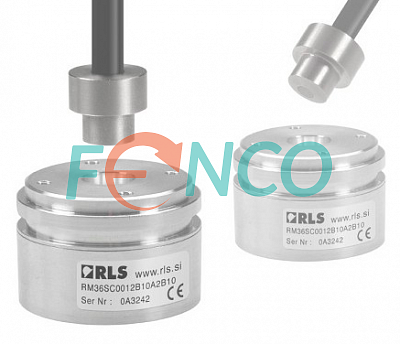

Абсолютный магнитный угловой энкодер RM36 имеет бесподшипниковую модульную конструкцию и состоит из измерительной части, заключенной в корпус датчика, и магнитного актуатора для посадки на вал контролируемого механизма. Выбор посадочных диаметров актуатора из диапазона от 4 до 10 мм. Датчик разработан для применения в тяжелых условиях: диапазон рабочих температур - от -40 до +125°C, степень защиты от внешних воздействий - до IP68. Разрешение до 13 бит, точность до ±0.5°. Дополнительный инкрементальный TTL сигнал обеспечивает улучшенный контроль на высоких скоростях. К заказу так же доступны инкрементальная и аналоговая версии.

Датчик RM36 RLS. Особенности конструкции

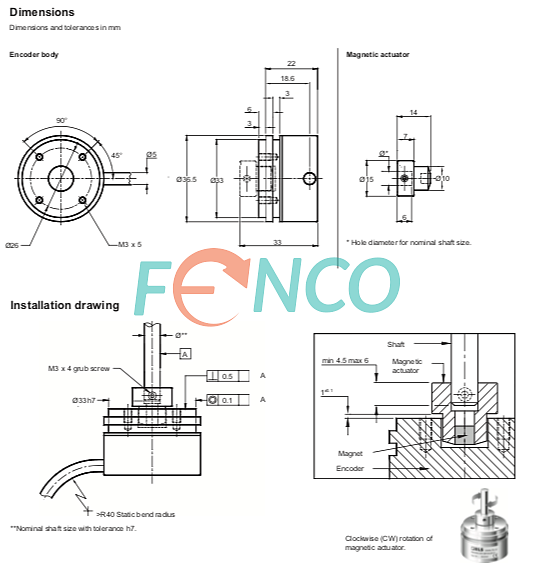

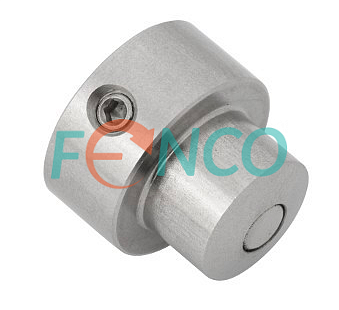

Энкодер имеет компактный размер и модульную конструкцию без подшипникового узла. Диаметр корпуса - 36,5 мм. Диаметр магнитного актуатора - 15 мм. К заказу доступны актуаторы для посадки на вал диаметром 4, 5, 6, 8 или 10 мм; 3/16", 1/4" или 3/8". Предельная механическая скорость - 30000 об/мин. В стандартном исполнении датчик имеет радиальный вывод кабеля длиной 1 м, с разъемом или без разъема. В заказе можно предусмотреть другую длину кабеля.

Электрические параметры, выходные интерфейсы, разрешающая способность

Напряжение питания энкодера - 5 В. Выходной сигнал - SSI, двоичный код. Выбор разрешений энкодера из ряда до 13 бит (8192 поз/об). Возможно исполнение с дополнительным инкрементальным TTL сигналом с разрешением до 2048 имп/об.

Применение RM36 RLS

Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

Купить абсолютный угловой энкодер RM36 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
