RM44 / RM58 + RE58 INC энкодер RLS

Общее описание RM44 / RM58 + RE58 RLS

Инкрементальный магнитный угловой энкодер RM44 / RM58 имеет модульную конструкцию и состоит из измерительной части, заключенной в корпус датчика, и фланца энкодера RE58 или магнитного актуатора. К заказу доступны следующие исполнения: корпус 44 мм (RM44) или 58 мм (RM58); зажимной фланец с цельным валом 10 мм, синхрофланец с цельным валом 6 мм или фланец 58 мм с цельным валом 10 мм; магнитный актуатор для посадки на вал диаметром от 4 до 10 мм или для встраивания в полый вал контролируемого механизма диаметром 6 мм. Датчик разработан для применения в тяжелых условиях: исполнения с диапазоном рабочих температур от -40 до +125°C, степенью защиты от внешних воздействий - до IP68. Разрешение до 8192 имп/об, точность до ±0.5°. К заказу так же доступны абсолютная и аналоговая версии.

Датчик RM44 / RM58 + RE58 RLS. Особенности конструкции

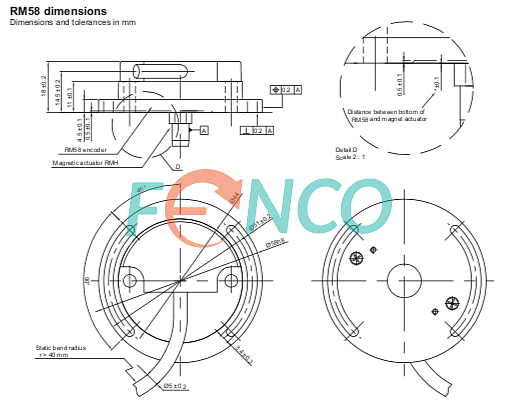

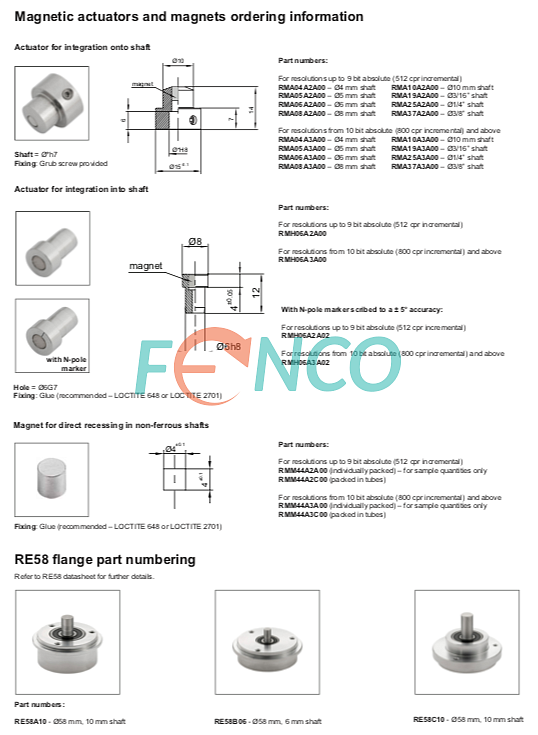

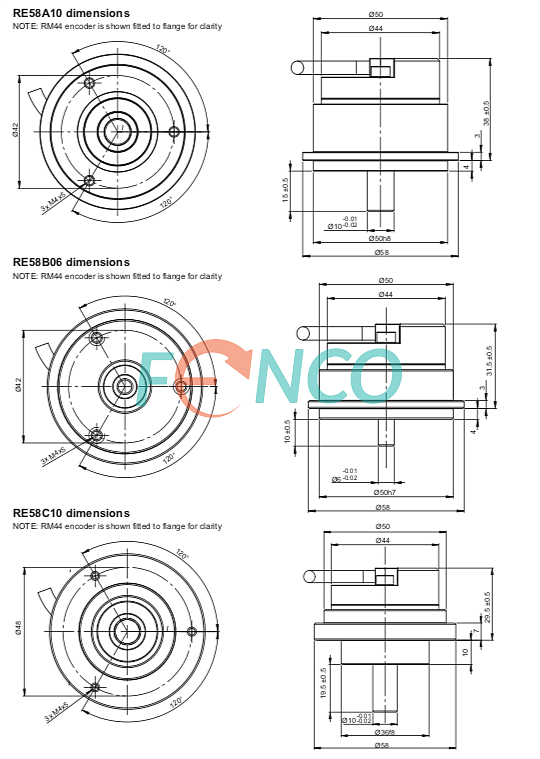

Энкодер имеет модульную конструкцию. Измерительная часть выполнена в корпусе диаметром 44 или 58 мм. В состав энкодера так же входит фланец RE58 или магнитный актуатор. Фланец RE58 имеет зажимное исполнение с цельным валом 10 мм или синхронное исполнение с валом 6 или 10 мм. Вместо фланца RE58 может быть использован магнитный актуатор, таким образом реализуется бесконтактный энкодер без подшипникового узла. К заказу доступны актуаторы для посадки на вал диаметром 4, 5, 6, 8 или 10 мм; 3/16", 1/4" или 3/8". Так же возможно исполнение актуатора для встраивания в вал контролируемого механизма с посадочным диаметром 6 мм. Предельная механическая скорость - 30000 об/мин. В стандартном исполнении датчик имеет радиальный вывод кабеля длиной 1 м, без разъема.

Электрические параметры, выходные интерфейсы, разрешающая способность

Имеет универсальный расширенный диапазон питающего напряжения - 8 - 26 В, или 5 В. Выходной сигнал - TTL, Push-Pull, NPN открытый коллектор или sin/cos 2Vpp. Выбор разрешений энкодера из ряда до 8192 имп/об для TTL, Push-Pull или NPN, 1 синусоида на оборот для sin/cos.

Применение RM44 / RM58 + RE58 RLS

Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:
