RMB28 / RMF44 / RMF58 + AM4096 RLS

---

абсолютный, инкрементальный или аналоговый

Артикул: RMB28 / RMF44 / RMF58 + AM4096 RLS

Модульный угловой энкодер RMB28 / RMF44 / RMF58 + AM4096

Модульный энкодер RMB28 / RMF44 / RMF58 с AM4096

Подробнее

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

*/?>

Актуальную стоимость и сроки поставки уточняйте у наших менеджеров.

Описание

Общее описание RMB28 / RMF44 / RMF58 c чипом AM4096 RLS

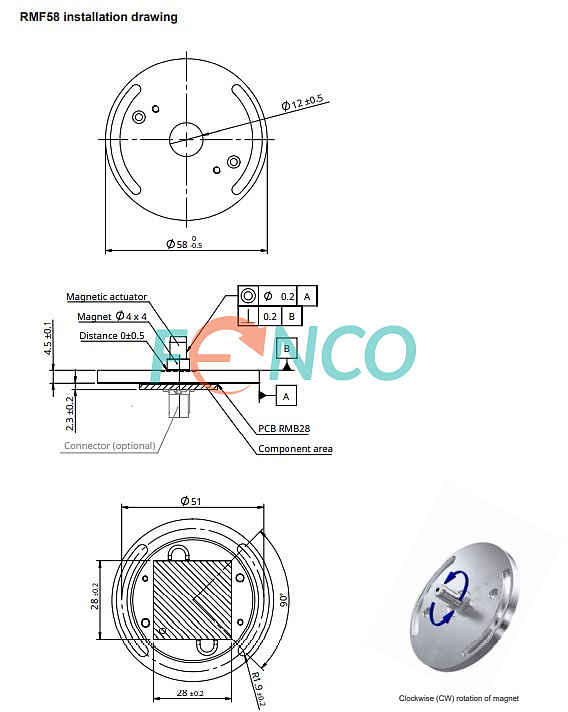

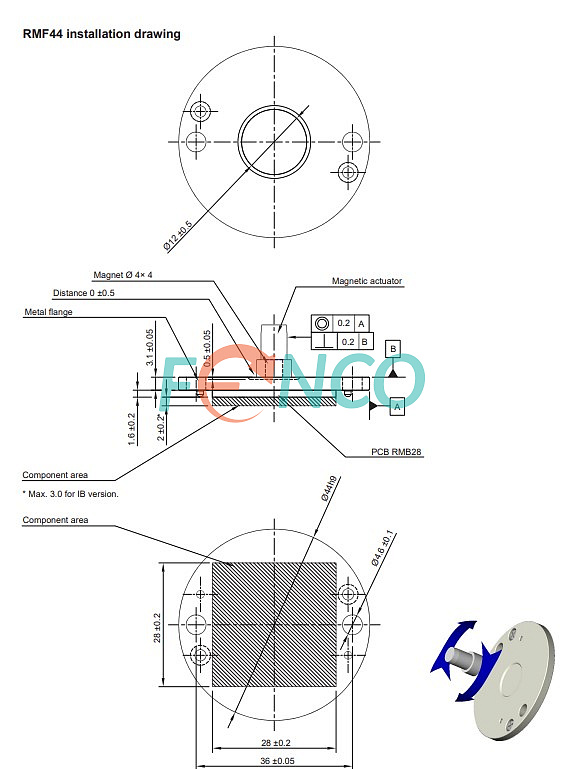

Модульный угловой энкодер RMB28 состоит из измерительной платы и магнитного актуатора. RMB28 имеет бескорпусное исполнение без подшипникового узла. Для исполнения RMF44 плата поставляется на монтажном металлическом фланце 44 мм. Предназначен для встраивания в корпус исполнительных механизмов. RMF58 -плата в металлическом фланце 58 мм. Возможны абсолютное, инкрементальное и аналоговое исполнения. Работает в широком диапазоне температур от -40ºC до +125ºC. Разрешение до 13 бит или 8192 имп/об.

Датчик RMB28 RLS. Особенности конструкции

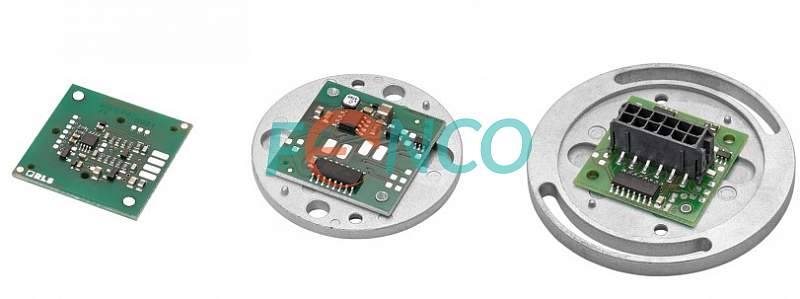

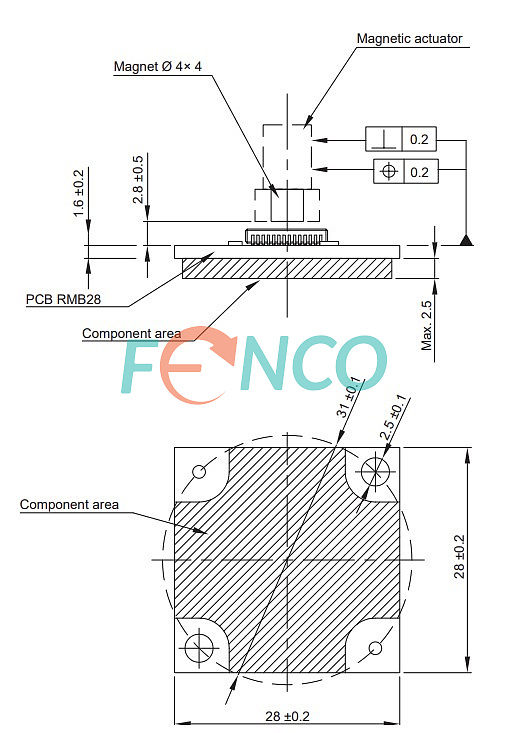

Энкодер состоит из измерительной платы и магнитного актуатора. Плата имеет квадратную форму с длинной стороны - 28 мм. К заказу доступна версия RMF44 / RMF58 - на металлическом фланце диаметром 44 мм и 58 мм. Доступен широкий выбор магнитных актуаторов для посадки на вал диаметром от 4 до 10 мм или для встраивания в вал контролируемого механизма. Конструктивное исполнение под пайку или с разъемом Molex 43045-1219 на плате. Ответная часть разъема в комплект поставки не входит. Оснащены чипом AM4096.

Электрические параметры, выходные интерфейсы, разрешающая способность

Имеет универсальный расширенный диапазон питающего напряжения 8 - 26 В, или 5 В. Доступны исполнения со следующими выходными сигналами:

абсолютный - SSI, разрешение до 13 bit
абсолютный с дополнительным инкрементальным сигналом - SSI + sin/cos или SSI + TTL, разрешение до 13 bit + 2048 имп/об
инкрементальный - TTL или NPN разрешением до 8192 имп/об, или sin/cos 2Vpp - 1 синусоида на оборот
аналоговый - линейное (для периода 360º) или пилообразное (период 45º, 90º или 180º) напряжение амплитудой 5В, разрешение до 1024 поз/об

Применение RMB28 RLS

Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

электромоторах
робототехнике
общепромышленной автоматизации
и др.

Купить инкрементальный, абсолютный или аналоговый модульный угловой энкодер RMB28 / RMF44 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.

Бренд :	RLS Merilna Tehnika d.o.o.
Модель :	RMB28
Точность :	до ±30′′
Технология считывания :	магнитная
Тип продукции :	модульный энкодер
Тип выходного сигнала / Выходной интерфейс :	инкрементальный / абсолютный / аналоговый
Разрешение :	до 13 бит
Напряжение питания :	5 VDC ±5% или 8…26 VDC
Ток потребления :	≤ 35 mA
Максимальная механическая скорость :	60000 об/мин
Диаметр корпуса, мм :	75
Тип вала :	магнитный актуатор
Диаметр вала :	Ø 20, 24 или 30 мм или 1"
Вывод соединителя :	аксиальный
Диапазон рабочих температур :	от -40ºC до +125ºC
Под заказ :	Да

Модульный угловой энкодер RMB28 / RMF44 / RMF58 + AM4096

Описание RMB28 RMF44 RMF58 RLS 2.53 МБ
