ЛИР-ДС156А СКБ ИС
SIN/COS + SIN/COS
Артикул:
ЛИР-ДС156А СКБ ИС
Абсолютный угловой энкодер ЛИР-ДС156А
Абсолютный энкодер sin/cos + sin/cos ЛИР-ДС156А
Подробнее
Под заказ
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Актуальную стоимость и сроки поставки уточняйте у наших менеджеров.
Цены
| Название |
Артикул
|
Цена | В наличии | |
| ЛИР-ДС156А-3-Т-2048-05-СН-5-1,0-В(DHS15) |
Цена по запросу
|
Под заказ | Купить |
Описание
Общее описание ЛИР-ДС156А СКБ ИС
Абсолютный синусно-косинусный угловой энкодер ЛИР-ДС156А имеет стандартный промышленный размер, исполнение с цельным конусным валом диаметром 9,25 мм и снхрофланцем. Абсолютный сигнал обеспечивается одной синусоидой (SIN/COS) на оборот. Дополнительный синусоидальный сигнал 1 Vpp служит для управления механизмами на большой скорости. Датчик работает в широком диапазоне температур и обладают высокой степенью защиты от внешних воздействий - IP40.
Датчик ЛИР-ДС156А СКБ ИС. Особенности конструкции

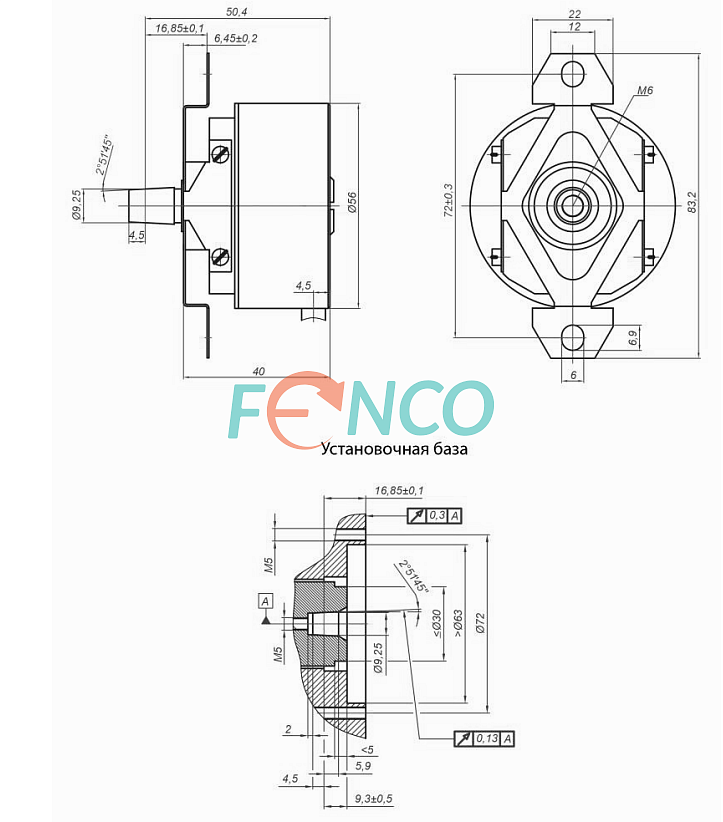

Габарит корпуса 56 мм подходит под общепромышленные требования. Энкодер имеет цельный конусный вал диаметром 9,25 мм. Для компенсации несоосности и упрощения монтажа предусмотрен внешний упругий элемент. аналогичный датчикам Heidenhain серии ERN 1300 (в частности ERN 1387). Конструктивное исполнение с радиальным выводом кабеля длиной до 3 метров, без разъема.
Электрические параметры, выходные интерфейсы, разрешающая способность
Напряжение питания - 5 В. Абсолютный выходной сигнал - 1 SIN/COS на 360°. Дополнительный инкрементальный сигнал - 1 Vpp разрешением до 2048 имп/об.
Применение ЛИР-ДС156А СКБ ИС
Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:
- в качестве датчика мотора подъемников
- лифтовых лебедок
- и др.
Купить абсолютный синусно-косинусный угловой энкодер ЛИР-ДС156А можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
| Бренд : | ОАО "СКБ ИС" |
| Точность : | до ±15′′ |
| Метод измерения : | абсолютный + инкрементальный |
| Технология считывания : | оптическая |
| Тип продукции : | синусно-косинусный энкодер |
| Тип выходного сигнала / Выходной интерфейс : | SIN/COS, 1 Vpp |
| Разрешение : | 1 sin/cos на 360° |
| Дополнительный инкрементальный сигнал : | SIN/COS |
| Разрешение дополнительного сигнала : | 2048 имп/об |
| Напряжение питания : | 5 VDC |
| Ток потребления : | ≤ 150 mA |
| Максимальная механическая скорость : | 10000 об/мин |
| Тип вала : | конусный вал |
| Диаметр вала : | 1:10 (9,25 мм) |
| Тип фланца энкодера : | синхро фланец |
| Тип соединителя : | кабель |
| Вывод соединителя : | радиальный |
| Допустимая аксиальная нагрузка на вал : | 10 Н |
| Диапазон рабочих температур : | от -40ºC до +85ºC |
| Степень защиты от внешней среды : | IP40 |
| Вибрационное ускорение (от 55 до 2000 Гц) : | 100 м/с² |
| Ударное ускорение (t = 11 мс) : | 300 м/с² |
| Момент трогания ротора : | ≤ 0,01 Н·м |
| Момент инерции ротора : | ≤ 17 г·см² |
| Под заказ : | Да |
Описание ЛИР-ДС156А СКБ ИС
539.86 КБ
Код заказа ЛИР-ДС156А СКБ ИС
89.85 КБ
