ЛИР-134 СКБ ИС

-----

TTL или 1Vpp

Артикул: ЛИР-134 СКБ ИС

Инкрементальный угловой энкодер ЛИР-134А

Компактный энкодер ЛИР-134 с разрешением до 180000 имп/об

Подробнее

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

*/?>

Актуальную стоимость и сроки поставки уточняйте у наших менеджеров.

Описание

Общее описание ЛИР-134А СКБ ИС

Инкрементальный угловой энкодер ЛИР-134А имеет стандартный промышленный размер и исполнение с цельным валом диаметром от 3 до 6 мм. Разрешение до 180000 имп/об, точность - ±75′′. Работает в широком диапазоне температур и обладает высокой степенью защиты от внешних воздействий - IP64.

Данная модель представляет собой более компактную версию энкодера ЛИР-137А.

Датчик ЛИР-134А СКБ ИС. Особенности конструкции

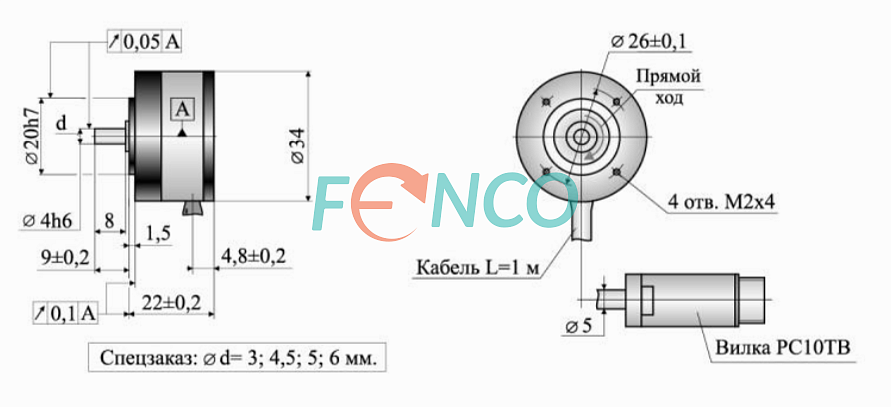

Габарит корпуса 34 мм подходит под общепромышленные требования. В стандартном исполнении имеет цельный вал диаметром 3, 4, 4,5, 5 или 6 мм. Данная модель имеет стеклянную шкалу с одной референтной меткой. Конструктивное исполнение с аксиальным или радиальным выводом кабеля длиной до 3 метров, с разъемом или без.

Электрические параметры, выходные интерфейсы, разрешающая способность

Напряжение питания энкодера - 5 В. Выходной сигнал - TTL или синус по напряжению 1Vpp. Выбор разрешений датчика из ряда до 180000 имп/об. 1 референтная метка на оборот.

Применение ЛИР-134А СКБ ИС

Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

металлообрабатывающем оборудовании
деревообрабатывающем оборудовании
лабораторных и испытательных стендах
типографском оборудовании
автоматизации пищевой промышленности
и др.

Купить инкрементальный угловой энкодер ЛИР-134А можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.

Бренд :	ОАО "СКБ ИС"
Модель :	ЛИР-134
Точность :	до ±75′′
Метод измерения :	инкрементальный
Технология считывания :	оптическая
Тип продукции :	общепромышленный энкодер
Тип выходного сигнала / Выходной интерфейс :	TTL или 1Vpp
Напряжение питания :	5 VDC
Ток потребления :	≤ 120 mA
Максимальная механическая скорость :	10000 об/мин
Диаметр корпуса, мм :	34
Тип вала :	цельный вал
Диаметр вала :	Ø 3, 4, 4,5, 5 или 6 мм
Тип соединителя :	кабель или кабель с разъемом
Вывод соединителя :	радиальный
Допустимая аксиальная нагрузка на вал :	10 Н
Диапазон рабочих температур :	от 0°C до +70°C/ от -40°C до +85°C
Степень защиты от внешней среды :	IP64
Вибрационное ускорение (от 55 до 2000 Гц) :	100 м/с²
Ударное ускорение (t = 11 мс) :	300 м/с²
Момент трогания ротора :	≤ 0,001 Н·м
Момент инерции ротора :	≤ 3 г·см²
Под заказ :	Да

Описание Энкодер ЛИР-134А СКБ ИС 660.16 КБ

Форма заказа ЛИР-134 118.82 КБ
