ЛИР-137 СКБ ИС
TTL или 1Vpp
Артикул:
ЛИР-137 СКБ ИС
Инкрементальный угловой энкодер ЛИР-137А
Компактный энкодер ЛИР-137 с разрешением до 720000 имп/об
Подробнее
Под заказ
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Актуальную стоимость и сроки поставки уточняйте у наших менеджеров.
Цены
| Название |
Артикул
|
Цена | В наличии | |
| ЛИР-137А-4-Н-001000-05-ПИ-7-0,5-В(РС10ТВ) |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-137А-3-Н-003600-05-СН-8-1,0-0 |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-137А-4-Н-000500-05-ПИ-7-1,0-0 (Dвала=6 мм) |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-137А-3-Т-001024-05-ПИ-7-3,0-В(РС10ТВ) (d=6 мм) |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-137А-4-T-000100-05-СН-7-0,5-Р(РС10TB) |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-137А-4-T-000250-05-СН-7-0,5-Р(РС10TB) |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-137А-4-T-001000-05-СН-7-0,5-Р(РС10TB) |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-137А-4-T-003600-05-СН-7-0,5-Р(РС10TB) |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-137А-3-Н-002500-05-ПИ-8-1,0-0 |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-137А-4-Н-002000-05-ПИ-7-1,0-В(РС10ТВ) |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-137А-4-Н-002500-05-ПИ-7-3,0-0 (D=6 мм) |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-137А-3-Н-001000-05-ПИ-8-2,0-0 |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-137А-3-Н-2500-05-ПИ-7-3,0-В(РС10ТВ) |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-137А-4-Н-002500-05-ПИ-8-3,0-0 |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-137А-4-Н-001000-05-ПИ-8-5,0-0 |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-137А-3-Н-003600-05-СН-7-1,0-0 |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-137А-4-Н-002000-05-ПИ-7-2,0-В(РС10ТВ) |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-137А-3-Н-001000-05-ПИ-8-1,0-Р(РС10ТВ) |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-137А-4-Н-001000-05-ПИ-8-1,0-Р(РС10ТВ) |
Цена по запросу
|
Под заказ | Купить |
Описание
Общее описание ЛИР-137А СКБ ИС
Инкрементальный угловой энкодер ЛИР-137А имеет стандартный промышленный размер и исполнение с цельным валом диаметром от 3 до 6 мм. Разрешение до 180000 имп/об, точность - ±75′′. Работает в широком диапазоне температур и обладает высокой степенью защиты от внешних воздействий - IP64.
Датчик ЛИР-137А СКБ ИС. Особенности конструкции

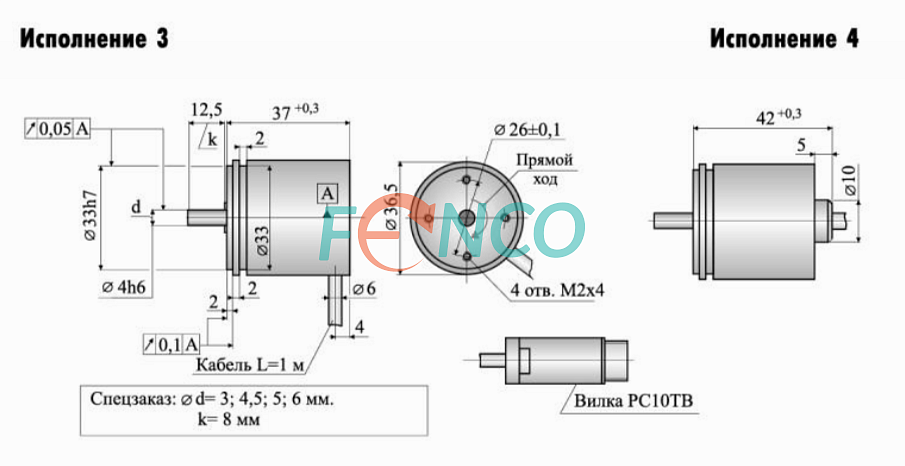

Габарит корпуса 36,5 мм подходит под общепромышленные требования. В стандартном исполнении имеет цельный вал диаметром 3, 4, 4,5, 5 или 6 мм. Данная модель имеет стеклянную шкалу с одной референтной меткой. Монтажный фланец аналогичен энкодерам Heidenhain ROD 1020 и ROD 1080. Конструктивное исполнение с аксиальным или радиальным выводом кабеля длиной до 3 метров, с разъемом или без.
Электрические параметры, выходные интерфейсы, разрешающая способность
Напряжение питания энкодера - 5 В. Выходной сигнал - TTL или синус по напряжению 1Vpp. Выбор разрешений датчика из ряда до 180000 имп/об. 1 референтная метка на оборот.
Применение ЛИР-137А СКБ ИС
Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:
- металлообрабатывающем оборудовании
- деревообрабатывающем оборудовании
- лабораторных и испытательных стендах
- типографском оборудовании
- автоматизации пищевой промышленности
- и др.
Замена импорта на ЛИР-137А, ROD1080 Heidenhain
Подходит для замены зарубежных аналогов таких производителей, как Heidenhain моделей ROD1020 и ROD1080; Kubler моделей 3610, 3620, 3700 и 3720; Givi Misure модели Seria EN38; Precizika Metrology модели A36 и др.
Купить инкрементальный угловой энкодер ЛИР-137А можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
| Бренд : | ОАО "СКБ ИС" |
| Модель : | ЛИР-137 |
| Точность : | до ±75′′ |
| Метод измерения : | инкрементальный |
| Технология считывания : | оптическая |
| Тип продукции : | общепромышленный энкодер |
| Тип выходного сигнала / Выходной интерфейс : | TTL или 1Vpp |
| Разрешение : | до 720 000 имп/об |
| Напряжение питания : | 5 VDC |
| Ток потребления : | ≤ 120 mA |
| Максимальная механическая скорость : | 10000 об/мин |
| Диаметр корпуса, мм : | 36,5 |
| Тип вала : | цельный вал |
| Диаметр вала : | Ø 3, 4, 4,5, 5 или 6 мм |
| Тип соединителя : | кабель или кабель с разъемом |
| Вывод соединителя : | аксиальный или радиальный |
| Допустимая аксиальная нагрузка на вал : | 5 Н |
| Диапазон рабочих температур : | от 0°C до +70°C/ от -40°C до +85°C |
| Степень защиты от внешней среды : | IP64 |
| Вибрационное ускорение (от 55 до 2000 Гц) : | 100 м/с² |
| Ударное ускорение (t = 11 мс) : | 300 м/с² |
| Момент трогания ротора : | ≤ 0,001 Н·м |
| Момент инерции ротора : | ≤ 3 г·см² |
| Под заказ : | Да |
