ЛИР-МИ137 СКБ ИС
магнитный, TTL или HTL
Артикул:
ЛИР-МИ137 СКБ ИС
Инкрементальный угловой энкодер ЛИР-МИ137
Компактный магнитный энкодер ЛИР-МИ137 с зажимным или синхрофланцем
Подробнее
Под заказ
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Актуальную стоимость и сроки поставки уточняйте у наших менеджеров.
Цены
| Название |
Артикул
|
Цена | В наличии | |
| ЛИР-МИ137А-3-Н-1024-(10-30)-ПИ-05-2,0-0 |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-МИ137А-3-Т-1024-(10-30)-ПИ-05-2,0-0 |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-МИ137А-3-Т-001024-05-ПИ-05-1,0-В(DB9) |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-МИ137А-3-Н-1024-(10-30)-ПИ-05-1,0-В(РС10ТВ) |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-МИ137А-3-Т-1024-(10-30)-ПИ-05-1,0-В(РС10ТВ) |
Цена по запросу
|
Под заказ | Купить |
Описание
Общее описание ЛИР-МИ137 СКБ ИС

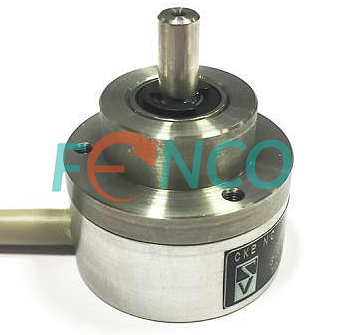

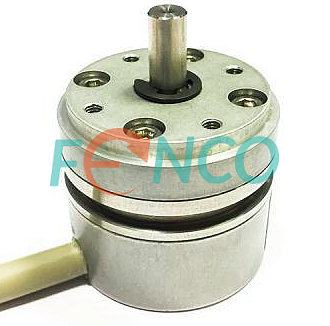

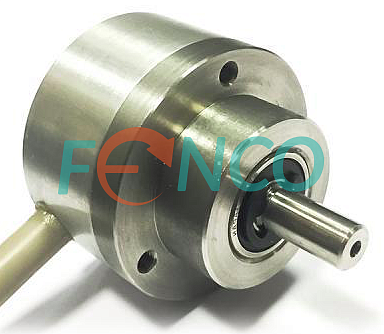

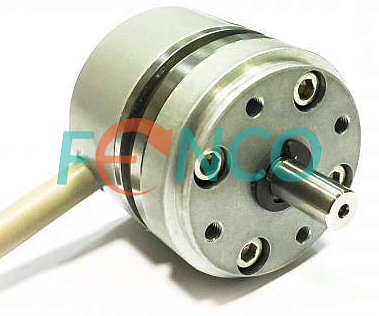

Инкрементальный магнитный угловой энкодер ЛИР-МИ137 доступен в трех модификациях: ЛИР-МИ137А, ЛИР-МИ137Б и ЛИР-МИ137Ж. Модель ЛИР-МИ137А имеет синхрофланец, модель ЛИР-МИ137Б - зажимной фланец. ЛИР-МИ137Ж оснащен специальной уплотнительной манжетой, обеспечивающей степень защиты IP67. Все модели имеют стандартный промышленный размер и исполнение с цельным валом диаметром 6 мм. Разрешение до 4096 имп/об. Работают в широком диапазоне температур и обладают высокой степенью защиты от внешних воздействий.
Датчик ЛИР-МИ137 СКБ ИС. Особенности конструкции

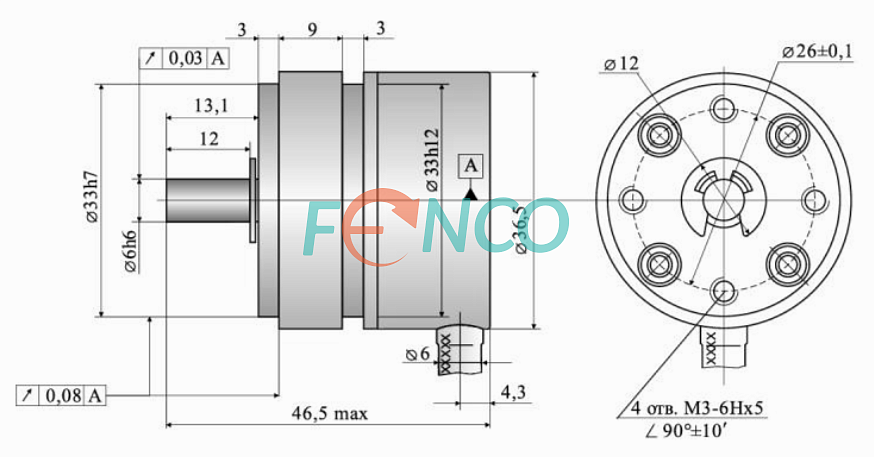

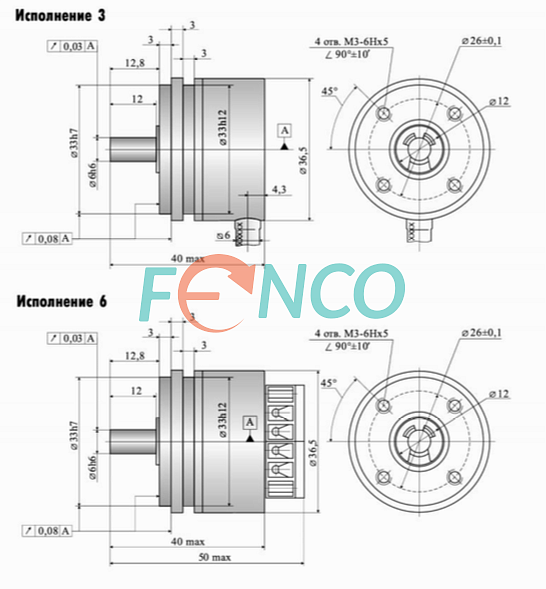

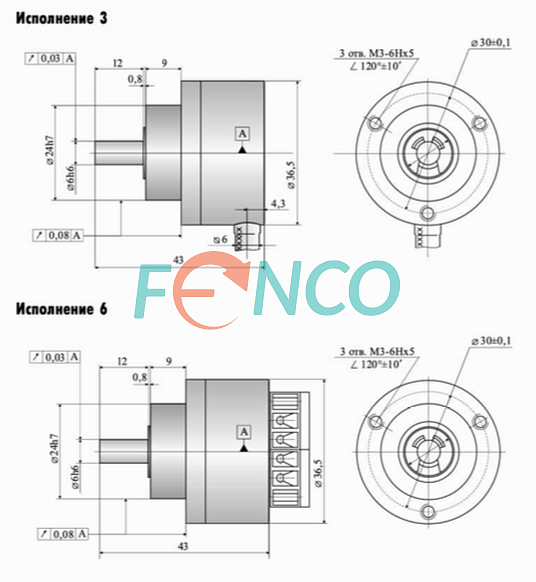

Габарит корпуса 36,5 мм подходит под общепромышленные требования. В стандартном исполнении имеет цельный вал диаметром 6 мм. Исполнение А имеет синхрофланец, исполнение Б - зажимной фланец. Модель ЛИР-МИ137Ж имеет специальную уплотнительную манжету, степень зажиты - IP67. Конструктивное исполнение с радиальным кабельным выводом или клеммной колодкой. Длина кабеля до 3 метров. Возможна комплектация разъемами РС10ТВ или DB9, вилкой или розеткой.
Электрические параметры, выходные интерфейсы, разрешающая способность
Имеет универсальный расширенный диапазон питающего напряжения 10 - 30 В, или 5 В. Выходной сигнал - TTL или HTL. Выбор разрешений датчика из ряда до 4096 имп/об.
Применение ЛИР-МИ137 СКБ ИС
Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:
- металлообрабатывающем оборудовании
- деревообрабатывающем оборудовании
- лабораторных и испытательных стендах
- типографском оборудовании
- автоматизации пищевой промышленности
- и др.
Купить инкрементальный угловой энкодер ЛИР-МИ137 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
| Бренд : | ОАО "СКБ ИС" |
| Модель : | ЛИР-МИ137 |
| Точность : | ±0,5° |
| Метод измерения : | инкрементальный |
| Технология считывания : | магнитная |
| Тип продукции : | общепромышленный энкодер |
| Тип выходного сигнала / Выходной интерфейс : | TTL или Push-Pull |
| Разрешение : | до 4096 имп/об |
| Напряжение питания : | 5 VDC или 10…30 VDC |
| Ток потребления : | ≤ 50 mA |
| Максимальная механическая скорость : | 10000 об/мин |
| Диаметр корпуса, мм : | 36,5 |
| Тип вала : | цельный вал |
| Диаметр вала : | Ø 6 мм |
| Тип фланца энкодера : | зажимной или синхро фланец |
| Тип соединителя : | кабель или кабель с разъемом |
| Вывод соединителя : | радиальный |
| Допустимая аксиальная нагрузка на вал : | 40 Н |
| Диапазон рабочих температур : | от 0°C до +70°C/ от -40°C до +85°C |
| Степень защиты от внешней среды : | IP64 / IP67 |
| Вибрационное ускорение (от 55 до 2000 Гц) : | 100 м/с² |
| Ударное ускорение (t = 11 мс) : | 400 м/с² |
| Момент трогания ротора : | ≤ 0,004 Н·м |
| Момент инерции ротора : | ≤ 3,5 г·см² |
| Масса, кг : | 0,1 |
| Под заказ : | Да |
Описание Энкодер ЛИР-МИ137А СКБ ИС
758.96 КБ
Описание Энкодер ЛИР-МИ137Б СКБ ИС
829.5 КБ
Форма заказа ЛИР-МИ137А
55.26 КБ
Форма заказа ЛИР-МИ137Б
64 КБ
Форма заказа ЛИР-МИ137Ж
59.37 КБ
