ЛИР-238 СКБ ИС
TTL или 1Vpp, полый вал
Артикул:
ЛИР-238 СКБ ИС
Инкрементальный угловой энкодер ЛИР-238
Компактный энкодер со сквозным полым валом ЛИР-238
Подробнее
Под заказ
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Актуальную стоимость и сроки поставки уточняйте у наших менеджеров.
Цены
| Название |
Артикул
|
Цена | В наличии | |
| ЛИР-238А-3-Н-002500-05-ПИ-7-3,0-Р(РС10ТВ) |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-238Б-3-Н-000250-05-ПИ-7-2,0-Р(РС10ТВ) (D=8 мм) |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-238А-3-Н-001000-05-ПИ-6-1,0-0 |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-238А-3-Н-000500-05-СН-8-3,0-Р(РС10ТВ) |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-238Б-3-Н-036000-05-ПИ-6-1,0-0 |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-238Б-3-Н-090000-05-ПИ-6-2,0-В(РС10ТВ) |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-238А-3-Н-018000-05-ПИ-8-1,0-0 (Dвала=3/8") |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-238А-3-Н-000500-05-ПИ-8-1,0-0 (D=5 мм) |
Цена по запросу
|
Под заказ | Купить |
Описание
Общее описание ЛИР-238 СКБ ИС

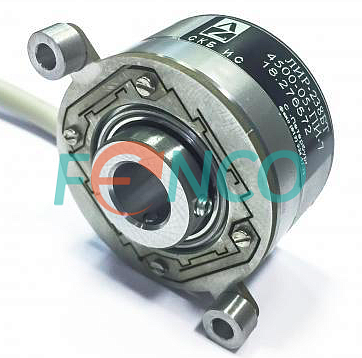

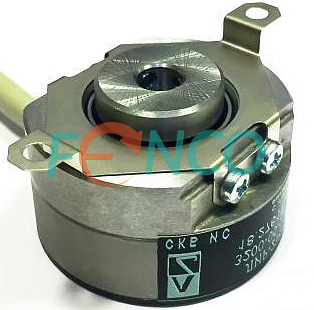

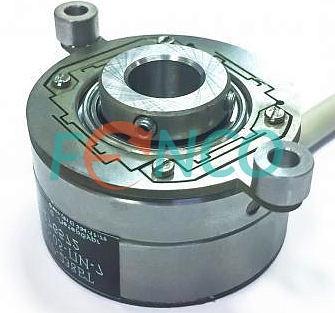

Инкрементальный угловой энкодер ЛИР-238 доступен в двух исполнениях: ЛИР-238А и ЛИР-238Б. Оба исполнения имеют стандартный промышленный размер и исполнение со сквозным полым валом диаметром до 10 мм. Датчик ЛИР-238А оснащен внешним упругим элементом для обеспечения простоты установки прямо на валу электродвигателя. Энкодер ЛИР-238Б оснащен упругой разрезной электроэрозионной муфтой. Разрешение до 180000 имп/об, точность - ±30′′. Датчики работают в широком диапазоне температур и обладают высокой степенью защиты от внешних воздействий - IP64.
Датчик ЛИР-238 СКБ ИС. Особенности конструкции

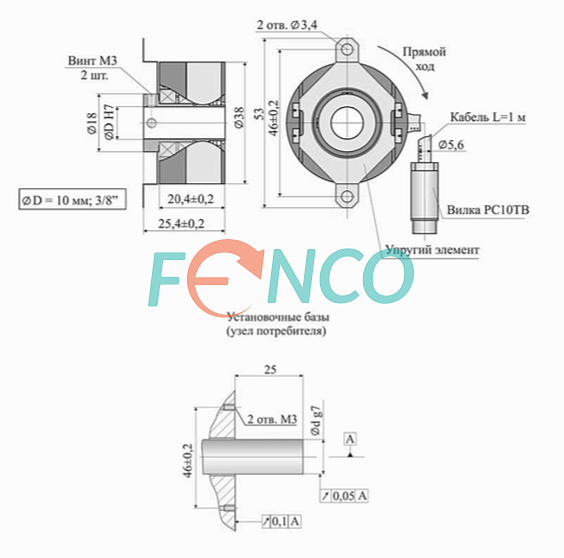

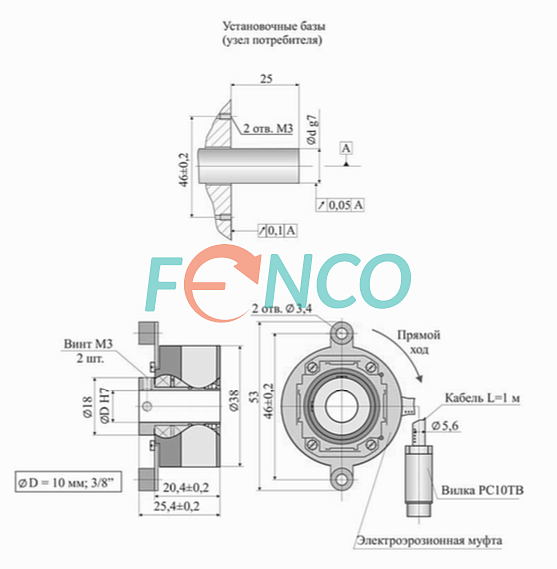

Габарит корпуса 38 мм подходит под общепромышленные требования. В стандартном исполнении имеет сквозной полый вал диаметром 5, 8, или 10 мм, или 3/8". В зависимости от выбранной модели (А или Б) энкодер оснащается внешним упругим элементом или разрезной электроэрозионной муфтой. Данная модель имеет стеклянную шкалу с одной референтной меткой. Конструктивное исполнение с радиальным выводом кабеля длиной до 3 метров, с разъемом или без.
Электрические параметры, выходные интерфейсы, разрешающая способность
Напряжение питания энкодера - 5 В. Выходной сигнал - TTL или синус по напряжению 1Vpp. Выбор разрешений датчика из ряда до 180000 имп/об. 1 референтная метка на оборот.
Применение ЛИР-238 СКБ ИС
Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:
- металлообрабатывающем оборудовании
- деревообрабатывающем оборудовании
- лабораторных и испытательных стендах
- типографском оборудовании
- автоматизации пищевой промышленности
- и др.
Купить инкрементальный угловой энкодер ЛИР-238 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
| Бренд : | ОАО "СКБ ИС" |
| Модель : | ЛИР-238 |
| Точность : | до ±30′′ |
| Метод измерения : | инкрементальный |
| Технология считывания : | оптическая |
| Тип продукции : | общепромышленный энкодер |
| Тип выходного сигнала / Выходной интерфейс : | TTL или 1Vpp |
| Разрешение : | до 720 000 имп/об |
| Напряжение питания : | 5 VDC |
| Ток потребления : | ≤ 120 мА (ПИ) |
| Максимальная механическая скорость : | 10000 об/мин |
| Диаметр корпуса, мм : | 38 |
| Тип вала : | сквозной полый вал |
| Диаметр вала : | Ø 5, 8 или 10 мм или 3/8" |
| Тип фланца энкодера : | упругий элемент для крепления |
| Тип соединителя : | кабель или кабель с разъемом |
| Вывод соединителя : | радиальный |
| Диапазон рабочих температур : | от 0°C до +70°C |
| Степень защиты от внешней среды : | IP64 |
| Вибрационное ускорение (от 55 до 2000 Гц) : | 100 м/с² |
| Ударное ускорение (t = 11 мс) : | 300 м/с² |
| Момент трогания ротора : | ≤ 0,01 Н·м |
| Момент инерции ротора : | ≤ 13 г·см² |
| Масса, кг : | 0,08 |
| Под заказ : | Да |
