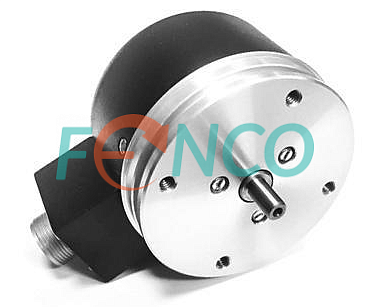

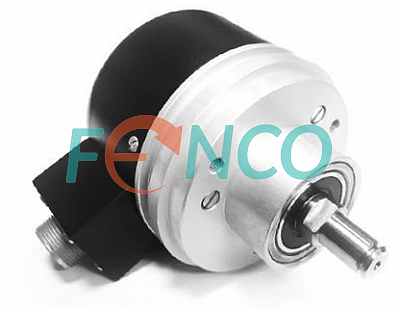

Инкрементальный угловой энкодер ЛИР-158

Инкрементальный энкодер ЛИР-158, точность до ±15′′

Подробнее

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

*/?>

Актуальную стоимость и сроки поставки уточняйте у наших менеджеров.

Описание

Общее описание ЛИР-158 СКБ ИС

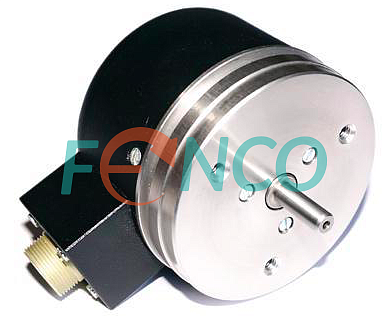

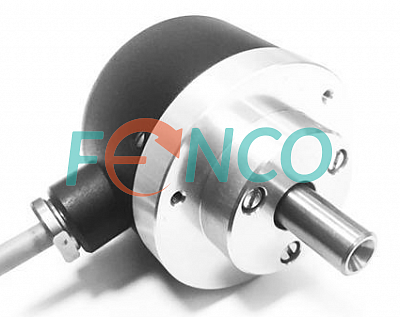

Инкрементальный угловой энкодер ЛИР-158 представлен разнообразием моделей: ЛИР-158А, ЛИР-158Б, ЛИР-158В, ЛИР-158Г, ЛИР-158Д и ЛИР-158Ф. К заказу доступны исполнения энкодеров с синхронным, зажимным и квадратным фланцами, цельными валами диаметром 5, 6, 8 или 10 мм. Все модели имеют стандартный промышленный размер, работают в широком диапазоне температур и обладают высокой степенью защиты от внешних воздействий - IP65. Разрешение до 270000 имп/об, точность до ±15′′.

Датчик ЛИР-158 СКБ ИС. Особенности конструкции

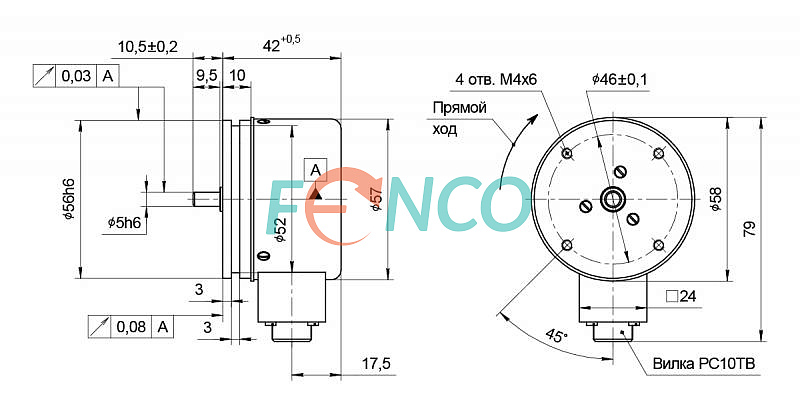

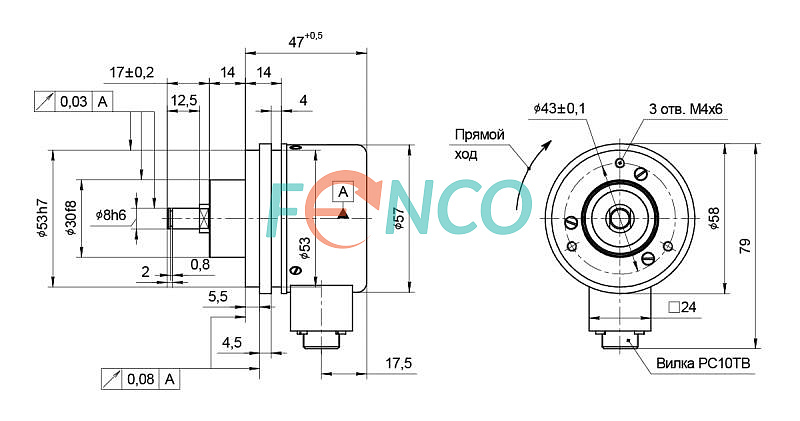

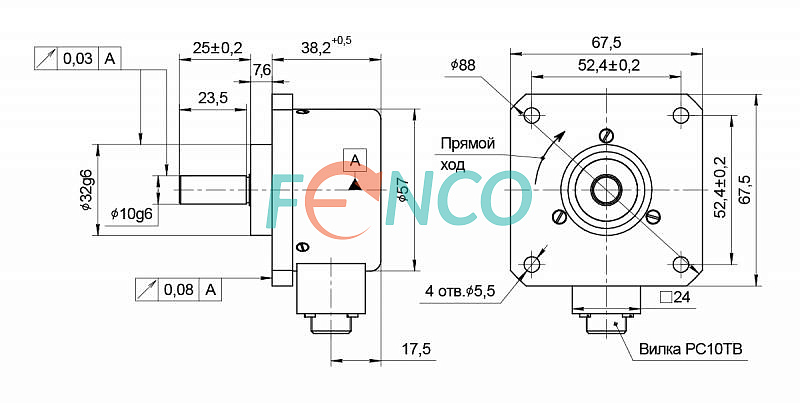

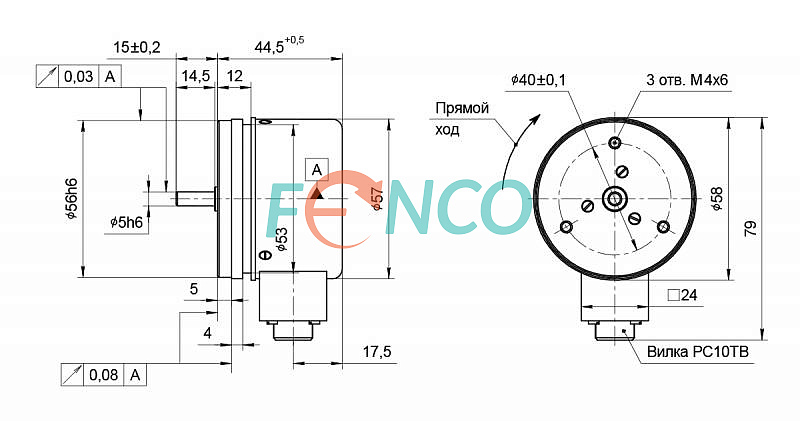

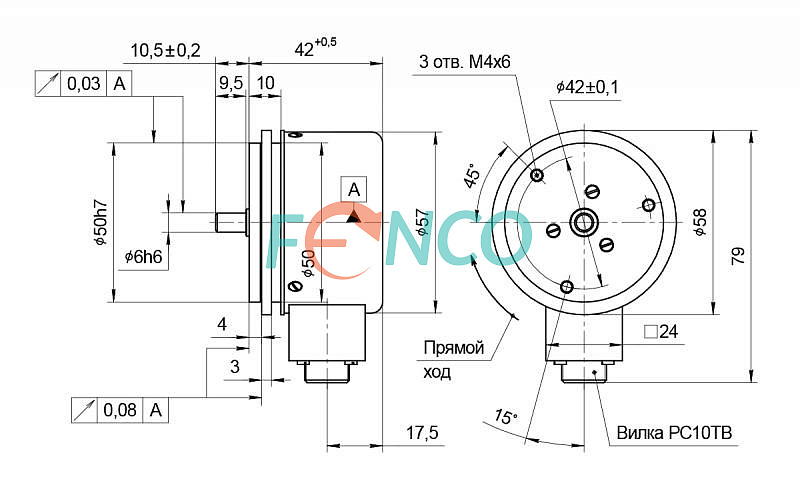

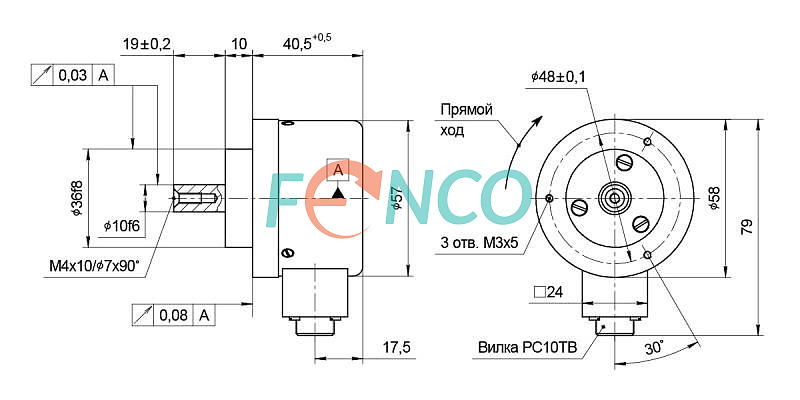

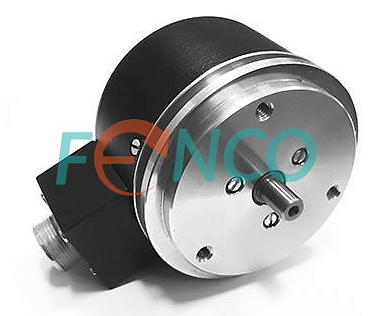

Габарит корпуса 58 мм подходит под общепромышленные требования. Энкодер ЛИР-158А имеет цельный вал диаметром 6 мм и синхрофланец, аналогичный датчикам Heidenhain ROD 426 и ROD 456. Модель ЛИР-158Б имеет фланец и вал (5 мм) аналогичные датчику ВЕ178. Фланец и вал (5мм) энкодера ЛИР-158В аналогичны датчикам LARM IRC 120 и IRC 121. Энкодер ЛИР-158Г имеет зажимной фланец и 8 мм вал аналогичные датчику LARM IRC 125. Модель ЛИР-158Д имеет исполнение с зажимным фланцем и цельным валом 10 мм. Энкодер ЛИР-158Ф имеет квадратный фланец с четырьмя отверстиями для монтажа и вал диаметром 10 мм.

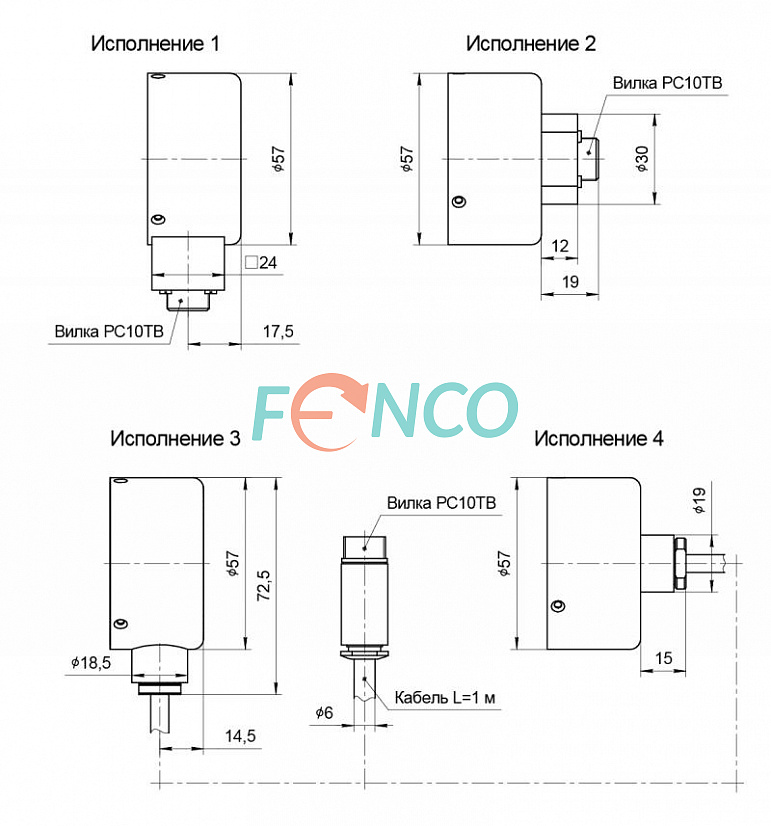

Энкодеры ЛИР-158 доступны к заказу с аксиальным или радиальным соединителем или кабельным выводом. Длина кабеля до 5 метров. В коде заказа определяется кабельное окончание: с разъемом или без.

Электрические параметры, выходные интерфейсы, разрешающая способность

Имеет универсальный расширенный диапазон питающего напряжения - 10 -30 В, или 5 В. Выходной сигнал - TTL, HTL, синус по напряжению 1Vpp, синусоидальный токовый сигнал или открытый коллектор. Выбор разрешений датчика из ряда до 270000 имп/об. 1 референтная метка на оборот.

Применение ЛИР-158 СКБ ИС

Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

металлообрабатывающем оборудовании
деревообрабатывающем оборудовании
лабораторных и испытательных стендах
типографском оборудовании
станках с ЧПУ
общепромышленной автоматизации
и др.

Замена импорта на ЛИР-158: Heidenhain, Kubler, Fagor, LARM, SICK

Подходит для замены зарубежных аналогов таких производителей, как

Heidenhain моделей ROD426, ROD420, ROD436, ROD430 и ROD480
Kubler моделей 5000, 5803, 5804, 5814, 5805, 5006, 5026 и 5825
Givi Misure модели Seria EN58
Precizika Metrology модели A58
Fagor моделей S и SP
LARM моделей IRC120, IRC121 и IRC125
и другие

Купить инкрементальный угловой энкодер ЛИР-158 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.

Бренд :	ОАО "СКБ ИС"
Модель :	ЛИР-158
Точность :	до ±15′′
Метод измерения :	инкрементальный
Технология считывания :	оптическая
Тип продукции :	общепромышленный энкодер
Тип выходного сигнала / Выходной интерфейс :	TTL, HTL, sin 1Vpp или синусный токовый
Разрешение :	до 1 080 000 имп/об
Напряжение питания :	5 VDC или 10…30 VDC
Ток потребления :	≤ 120 мА (ПИ)
Максимальная механическая скорость :	10000 об/мин
Диаметр корпуса, мм :	58
Тип вала :	цельный вал
Диаметр вала :	Ø 5, 6, 8 или 10 мм
Тип фланца энкодера :	зажимной синхро фланец или квадратный фланец
Тип соединителя :	кабель, разъем или кабель с разъемом
Вывод соединителя :	аксиальный или радиальный
Допустимая аксиальная нагрузка на вал :	10 Н
Диапазон рабочих температур :	от 0°C до +70°C/ от -40°C до +100°C
Степень защиты от внешней среды :	IP65
Вибрационное ускорение (от 55 до 2000 Гц) :	100 м/с²
Ударное ускорение (t = 11 мс) :	300 м/с²
Момент трогания ротора :	≤ 0,01 Н·м
Момент инерции ротора :	≤ 17 г·см²
Под заказ :	Да

Описание Энкодер ЛИР-158В СКБ ИС 594.54 КБ

Описание Энкодер ЛИР-158Г СКБ ИС 600.2 КБ

Описание Энкодер ЛИР-158Ф СКБ ИС 532.99 КБ

Форма заказа ЛИР-МИ158А 92.67 КБ

Форма заказа ЛИР-МИ158Б 95.75 КБ

Форма заказа ЛИР-МИ158В 93.7 КБ

Форма заказа ЛИР-МИ158Г 95.87 КБ

Форма заказа ЛИР-МИ158Д 94.91 КБ

Форма заказа ЛИР-МИ158Ф 95.71 КБ

Описание Энкодер ЛИР-158Б СКБ ИС 1.21 МБ

Описание Энкодер ЛИР-158А СКБ ИС 1.12 МБ

Описание Энкодер ЛИР-158Д СКБ ИС 1.13 МБ
