Энкодер GB-ER / SR138R Magnescale

Общее описание GB-ER (SR138R) Magnescale

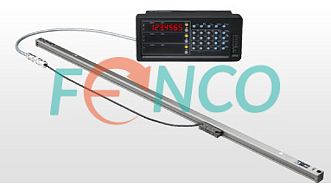

Инкрементальный магнитный линейный энкодер GB-ER SR138R (иначе линейка или линейный преобразователь) с разрешением до 0,5 µм рассчитан на измерение длин до 2200 мм. Имеет выходной сигнал TTL и предназначена главным образом для применения в комплекте с устройствами цифровой индикации. Обеспечивает надежную работу в широком диапазоне температур, имеет высокую степень защиты от внешних воздействий - IP65. Магнитная технология позволяет использовать энкодер даже в условиях загрязнения маслом, высокой конденсации и пр. Имеет превосходные показатели устойчивости к ударам и вибрации. Точность энкодера определяется по формуле 5+5L/1000, где L-длина измерения, и для длины измерения 1 м составляет ± 5 µм.

Линейный датчик GB-ER (SR138R) Magnescale. Особенности конструкции

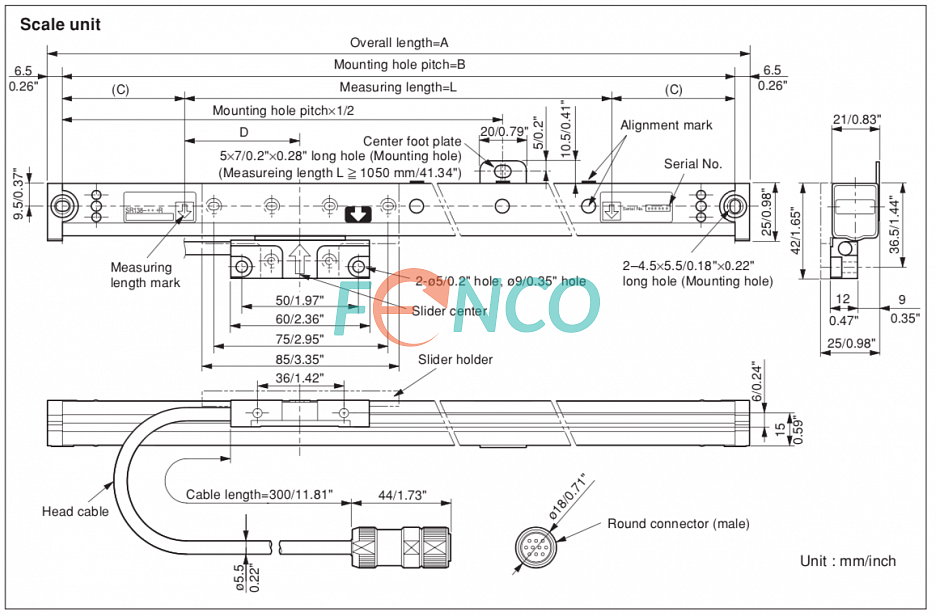

Данная модель энкодера предназначена для измерения перемещений от 50 до 2200 мм. Крепежные отверстия (2шт.) расположены на торцевых опорах корпуса, что облегчает процесс монтажа. В виде опции предлагается промежуточная монтажная плита. Головка преобразователя поставляется с кабелем CH04 длиной 30 см и круговым разъемом. Дополнительно энкодер может комплектоваться кабелем CE30 длиной 3 метра с разъемом Dsub-9.

Электрические параметры, выходные интерфейсы, разрешающая способность

Напряжение питания линейного преобразователя - 5 В. Выбор разрешений энкодера из ряда до 0,5 µм. Выходной сигнал - TTL. Референтная метка в середине шкалы или в определенной при заказе позиции.

Применение GB-ER (SR138R) Magnescale

Линейный энкодер применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

Купить инкрементальный магнитный линейный энкодер GB-ER (SR138R) можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
