Энкодер SR84 / SR85 Magnescale

Общее описание SR84/ SR85 Magnescale

Инкрементальный магнитный линейный энкодер SR84/85 (иначе линейка или линейный преобразователь) с разрешением до 0,05 µм рассчитан на измерение длин до 3040 мм. Модель SR84 имеет выходной сигнал TTL, модель SR85 поставляется с протоколами Yaskawa, Panasonic или Mitsubishi. Обеспечивает надежную работу в широком диапазоне температур, имеет высокую степень защиты от внешних воздействий - до IP65 (исполнение с очисткой воздухом). Магнитная технология позволяет использовать энкодер даже в условиях загрязнения маслом, высокой конденсации и пр. Имеет превосходные показатели устойчивости к ударам и вибрации. Точность энкодера определяется по формуле 3+3L/1000 или 5+5L/1000, где L-длина измерения, и для длины измерения 1 м составляет ± 3 µм или ± 5 µм в зависимости от выбранного класса точности.

Линейный энкодер SR84/85 Magnescale. Особенности конструкции

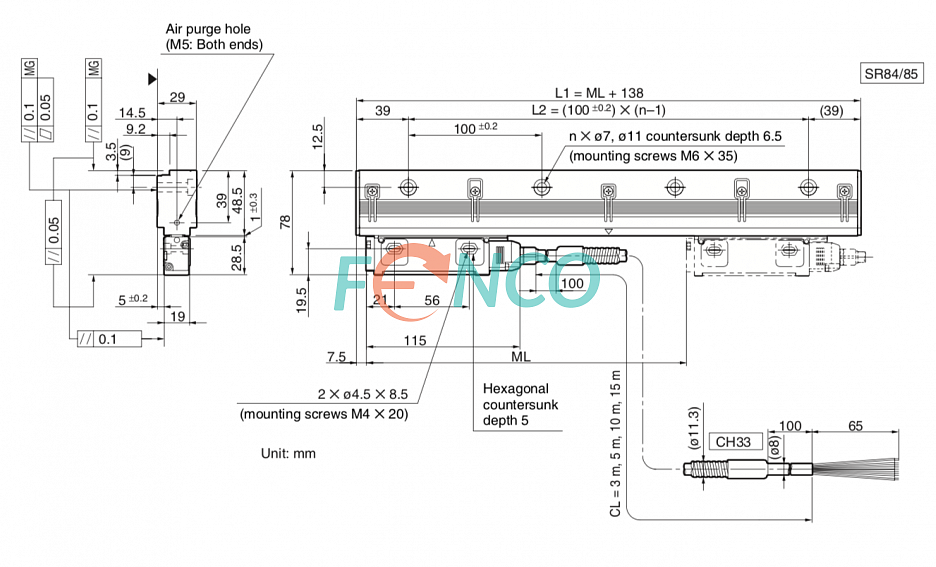

Данная модель энкодера предназначена для измерения перемещений от 140 до 3040 мм. Монтаж энкодера осуществляется при помощи винтов M6*35. Расположение крепежных отверстий вдоль корпуса преобразователя с шагом 100 мм обеспечивает повышенную устойчивость к ударам и вибрации, повышая надежность измерительной системы. Конструкция предусматривает возможность подачи сжатого воздуха для очистки преобразователя. Подвод воздуха осуществляется через отверстие M5 в торце корпуса, с любой стороны. Энкодер комплектуется кабелем CH33 (с разъемом или без) длиной 3, 5, 10 или 15 метров. Опционально возможно исполнение кабеля длиной до 30 метров.

Электрические параметры, выходные интерфейсы, разрешающая способность

Напряжение питания линейного преобразователя - 5 В. Выбор разрешений энкодера из ряда до 0,05 µм. Выходной сигнал SR84 - TTL (протокол RS422). Протокол выходного сигнала SR75 - Mitsubishi, Yaskawa или Panasonic. Референтная метка в середине шкалы или в определенной при заказе позиции, или без референтной метки.

Применение SR84/85 Magnescale

Линейный энкодер применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

Купить инкрементальный магнитный линейный энкодер SR84 или SR85 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
