MSC500 + MB500/1 SIKO

Общее описание MSC500 Siko

Инкрементальный магнитный линейный энкодер MSC500 (иначе линейка или линейный преобразователь) состоит из компактной считывающей головки и магнитной шкалы MB500/1 с нанесенными магнитными полюсами длиной 5 мм. В стандартном исполнении шкала выполнена в виде самоклеящейся ленты шириной 5 или 10 мм. В зависимости от требуемой точности к заказу доступна шкала MB500/1-A-B-0,05 (точность шкалы - ±25 мкм) или MB500/1-A-B-0,1 ( ±50 мкм) максимальной длиной 100 метров. Считывающая головка работает в широком диапазоне температур, имеет степень защиты от окружающих воздействий - IP67 и обладает высокой стойкостью к механическим ударам и вибрации. В комплекте с измерительной шкалой MBR500 или MR500 считывающая головка MSC500 представляет собой инкрементальный угловой энкодер.

Линейный энкодер MSC500 Siko. Особенности конструкции

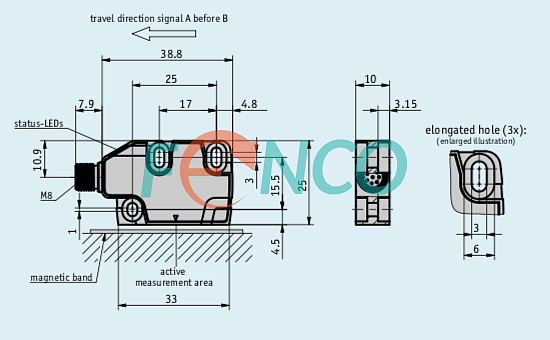

Бесконтактный энкодер состоит из считывающей головки и шкалы, выполненной в виде магнитной ленты. Корпус головки изготовлен из синтетического материала черного цвета и имеет светодиодный индикатор состояния. Лента может комплектоваться защитной фольгой. К заказу доступна магнитная лента с фиксированной, клеящейся (заказной номер 88436) или периодическими референтными (нулевыми) метками, или без меток. Ширина шкалы - 5 или 10 мм. Шкала шириной 5 мм доступна только без нулевых меток. Энкодер имеет конструктивное исполнение с разъемом на корпусе считывающей головки. В качестве подложки (базы) под магнитную ленту могут быть использованы алюминиевый защитный (SB) или специальный монтажный (PS или PS1) профили. Для упрощения монтажа предлагаем специальный инструмент - ZB3054.

Электрические параметры, выходные интерфейсы, разрешающая способность

Имеет универсальный расширенный диапазон питающего напряжения - 4,75 - 30 В. Выходной сигнал: Push-Pull, TTL (A,/A,B,/B,Z,/Z) или TTL (A,B,Z). Выбор разрешений из ряда до 1 мкм.

Программирование параметров датчика

Возможность программировать параметры датчика с помощью устройства PT5500 (ожидается новая версия PT8000). К устройству прилагается бесплатное программное обеспечение. Пользователь может задавать самостоятельно:

• разрешение
• расстояние между фронтами импульса
• направление счета
• ширину индекса

Применение MSC500 Siko

Магнитный линейный энкодер применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

Купить инкрементальный магнитный линейный энкодер MSC500 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
