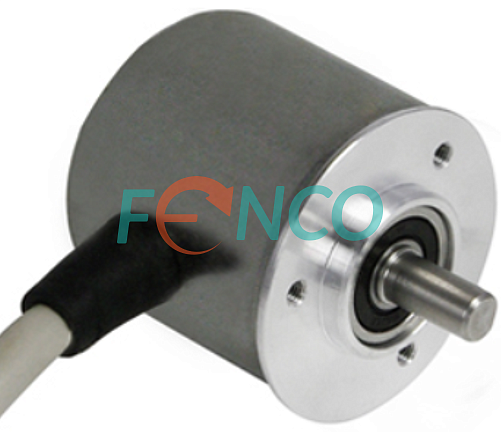

Энкодер UCD-IPx00-xxxxx-0xM0-xxx Posital Fraba

Общее описание UCD-IPx00-xxxxx-0xM0-xxx Posital Fraba

Семейство энкодеров UCD-IPx00-xxxxx-0xM0-xxx представлено моделями в корпусе диаметром 36,5 мм с пилотным (зажимным) фланцем диаметром 40 или 50 мм и цельным валом диаметром 6 или 8 мм. Модели -02M0- и -04M0- имеют фланец 40 мм и валы диаметром 6 и 8 мм соответственно. Модели -03M0- и -05M0- имеют фланец 50 мм и валы диаметром 6 и 8 мм соответственно. Все энкодеры имеют универсальное питание, программируемые разрешение (до 16384 имп/об) и выходной сигнал (TTL/HTL). Датчики предназначены для эксплуатации в широком диапазоне температур - от -40°С до +85°С, имеют высокую степень защиты от воздействий окружающей среды - IP65. К выбору заказчика различные варианты электрических подключений.

Энкодеры UCD-IPx00-xxxxx-0xM0-xxx являются популярным решением для замены датчиков с пилотным фланцем азиатских производителей: Delta, Omron, Autonics и др.

Датчик UCD-IPx00-xxxxx-0xM0-xxx Posital Fraba. Особенности конструкции

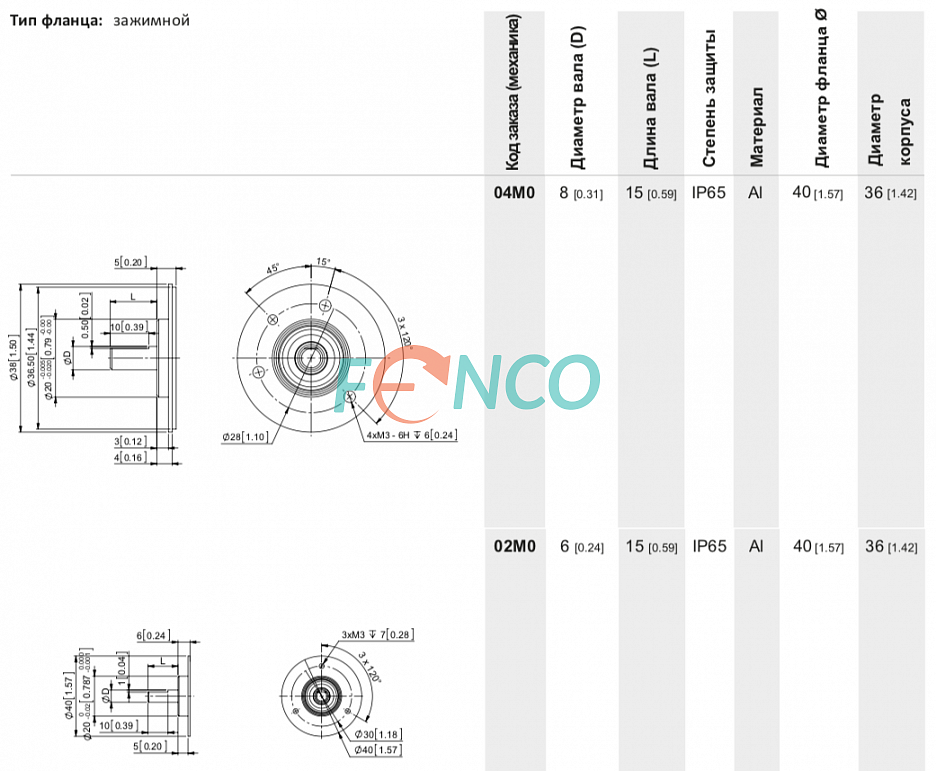

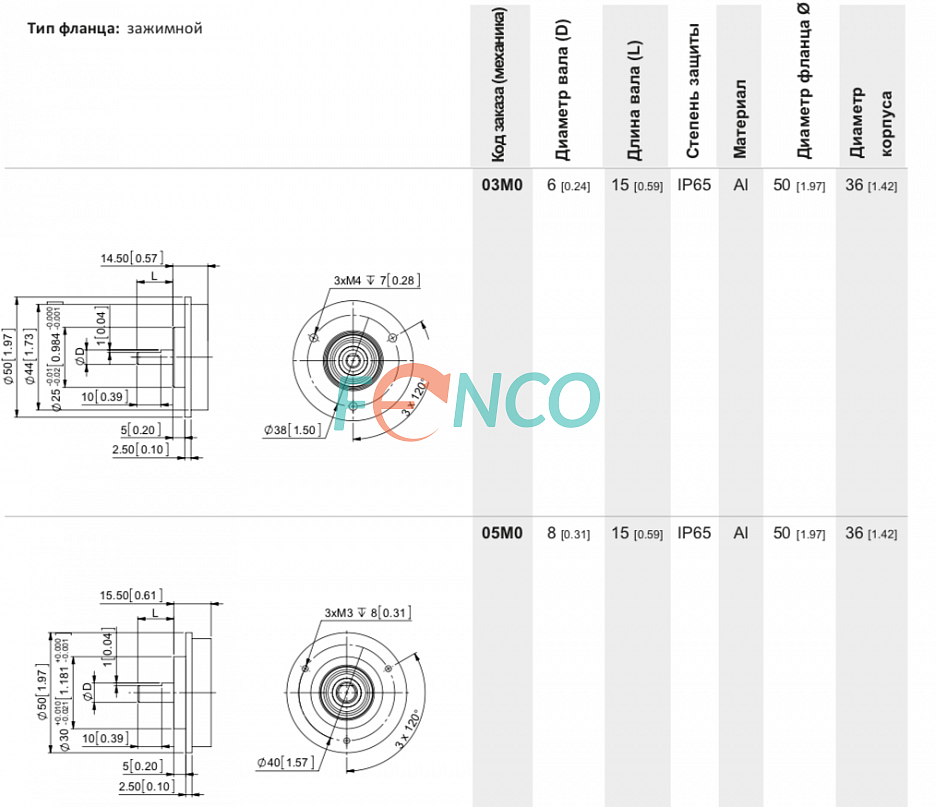

Энкодеры данного модельного ряда выполнены в компактном корпусе диаметром 36,5 мм. Исполнения 02M0 и 04M0 имеют пилотный фланец диаметром 40 мм, исполнения 03M0 и 05M0 - диаметром 50 мм. Модели 02M0 и 03M0 поставляются с цельным валом 6 мм, модели 04M0 и 05M0 - с валом 8 мм. К выбору заказчика следующие опции электрического подключения: CAW, 2AW, 5AW, АAW - аксиальный кабель длиной 1, 2, 5 или 10 метров соответственно; CRW, 2RW, 5RW, АRW - радиальный кабель длиной 1, 2, 5 или 10 метров соответственно; 2TW или 5TW - диагональный кабель длиной 2 или 5 метров соответственно; PRL - радиальный разъем M23; PAM или PRM - аксиальный или радиальный разъем M12 5pin; PAQ или PRQ - аксиальный или радиальный разъем M12 8pin; радиальные разъемы MS14, MS16 или MS18. По желанию заказчика, энкодер может быть доукомплектован ответными частями разъемов и удлинительными кабелями.

Электрические параметры, выходные интерфейсы, разрешающая способность

Энкодеры имеют универсальный расширенный диапазон питающего напряжения от 4,75 до 30 В. Выходной сигнал TTL или HTL и разрешение энкодера (до 16384 имп/об) задаются пользователем при помощи инструмента для конфигурации UBIFAST. Для моделей UCD-IPT00... предустановлен выходной сигнал TTL, для моделей UCD-IPH00... - выходной сигнал HTL. Требуемые значения параметров могут быть загружены нами перед отгрузкой товара.

Применение UCD-IPx00-xxxxx-0xM0-xxx Posital Fraba

Датчики данного модельного ряда применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

Купить инкрементальный угловой энкодер UCD-IPx00-xxxxx-0xM0-xxx можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
