Энкодер UCD-IPx00-xxxxx-Nxxx-xxx Posital Fraba

Общее описание UCD-IPx00-xxxxx-Nxxx-xxx Posital Fraba

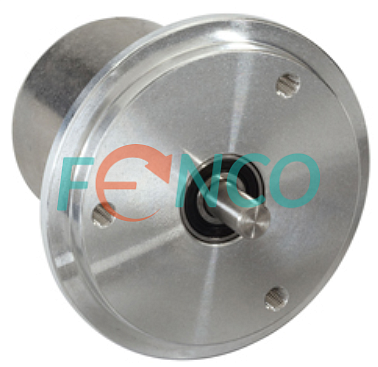

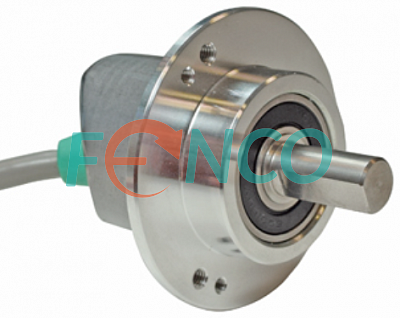

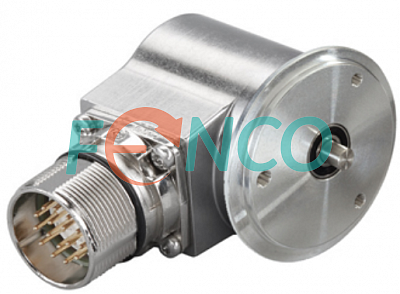

Семейство энкодеров UCD-IPx00-xxxxx-Nxxx-xxx представлено моделями в корпусе диаметром 36 мм с синхронным фланцем и цельным валом диаметром 6 мм. Энкодеры имеют универсальное питание, программируемые разрешение (до 16384 имп/об) и выходной сигнал (TTL/HTL). Датчики предназначены для эксплуатации в широком диапазоне температур - от -40°С до +85°С, имеют высокую степень защиты от воздействий окружающей среды - IP65. К выбору заказчика различные варианты электрических подключений: кабель длиной до 10 метров (аксиальный, радиальный или диагональный вывод), разъемы M12 и M23 (аксиально или радиально), радиальные разъемы MS14, MS16 или MS18.

Главное отличие данного модельного ряда от энкодеров UCD-IPx00-xxxxx-Yxxx-xxx - компактный корпус диаметром 36 мм (с аксиальной или диагональной ориентацией кабеля/разъема) и расширенный выбор вариантов электрического подключения.

Датчик UCD-IPx00-xxxxx-Nxxx-xxx Posital Fraba. Особенности конструкции

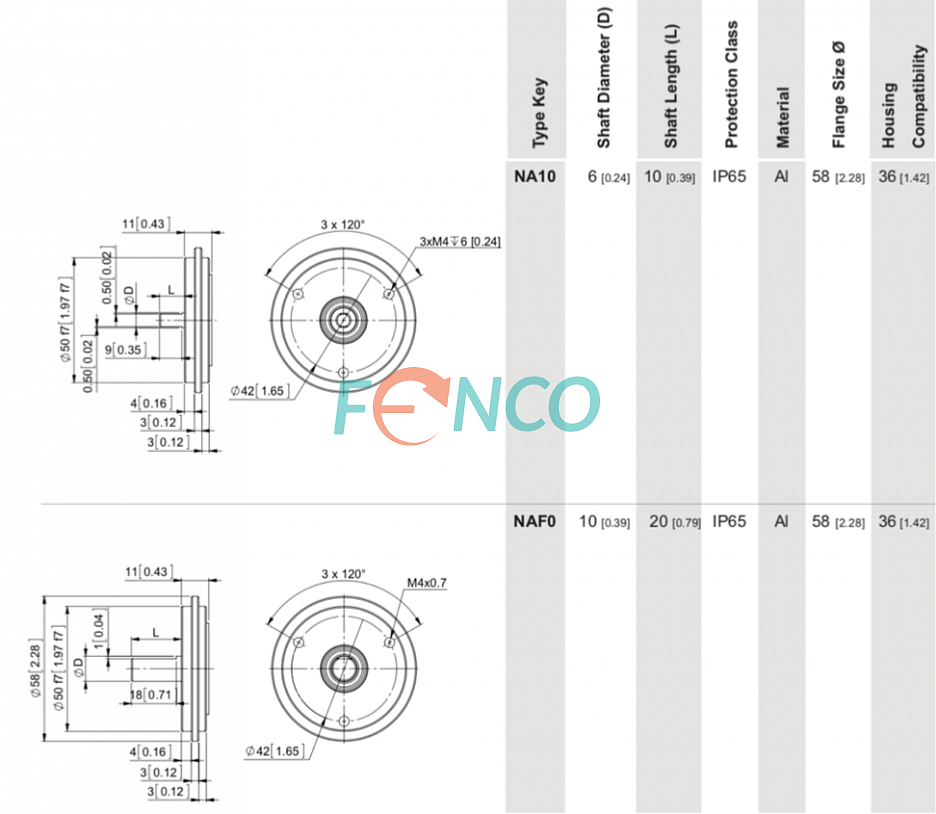

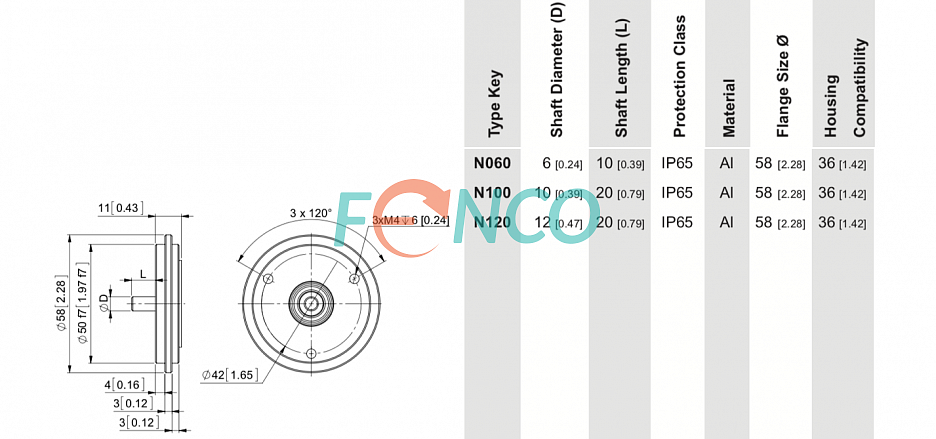

Энкодеры данного модельного ряда имеют корпус компактного размера, диаметр от 36 мм, синхронный (synchro) фланец и цельный вал диаметром 6 мм. По присоединительным размерам они идентичны энкодерам UCD-IPx00-xxxxx-Y06x-xxx. Возможно специальное исполнение - с валами диаметром 10 и 12 мм. Материал корпуса - оцинкованная сталь или сталь с антикоррозионным покрытием. К выбору заказчика следующие опции электрического подключения: CAW, 2AW, 5AW, АAW - аксиальный кабель длиной 1, 2, 5 или 10 метров соответственно; CRW, 2RW, 5RW, АRW - радиальный кабель длиной 1, 2, 5 или 10 метров соответственно; 2TW или 5TW - диагональный вывод кабеля длиной 2 или 5 метров; PAL или PRL - аксиальный или радиальный разъем M23; PAM или PRM - аксиальный или радиальный разъем M12 5pin; PAQ или PRQ - аксиальный или радиальный разъем M12 8pin; радиальные разъемы типа MS14, MS16 и MS18. Ответная часть разъема с кабелем различной длины или без кабеля может быть заказана дополнительно.

Электрические параметры, выходные интерфейсы, разрешающая способность

Энкодеры имеют универсальный расширенный диапазон питающего напряжения от 4,75 до 30 В. Выходной сигнал TTL или HTL и разрешение энкодера (до 16384 имп/об) задаются пользователем при помощи инструмента для конфигурации UBIFAST. Для моделей UCD-IPT00... предустановлен выходной сигнал TTL, для моделей UCD-IPH00... - выходной сигнал HTL. Требуемые значения параметров могут быть загружены нами перед отгрузкой товара.

Применение UCD-IPx00-xxxxx-Nxxx-xxx Posital Fraba

Датчики данного модельного ряда применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

Замена энкодеров других производителей

UCD-IPx00-xxxxx-Nxxx-xxx может быть использован для замены энкодеров следующих производителей:

Мы поможем Вам правильно выбрать подходящую модель для замены Вашего энкодера.

Купить инкрементальный угловой энкодер UCD-IPx00-xxxxx-Nxxx-xxx можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
