Абсолютный угловой энкодер ЛИР-ДА158

Абсолютный энкодер ЛИР-ДА158 с интерфейсами CANopen, SSI, Parallel

Подробнее

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

*/?>

Актуальную стоимость и сроки поставки уточняйте у наших менеджеров.

Описание

Общее описание ЛИР-ДА158 СКБ ИС

Абсолютный угловой энкодер ЛИР-ДА158 представлен разнообразием моделей: ЛИР-ДА158А, ЛИР-ДА158А.02 ЛИР-ДА158А.02-5, ЛИР-ДА158.03. Все модели имеют стандартный промышленный размер и исполнение с цельным валом 6 мм и синхронным фланцем. Работают в широком диапазоне температур и обладают высокой степенью защиты от внешних воздействий - IP65. Разрешение до 17 бит. Модель ЛИР-ДА158А.02 пришла на смену выпускавшемуся ранее энкодеру ЛИР-ДА158А и оснащена новой более надежной элементной базой. В исполнении ЛИР-ДА158А.02-5 энкодер имеет шинный ввод на три кабеля, интерфейс выходного сигнала - CANopen. Модель ЛИР-ДА158А.03 отличается разрешением до 21 бит и имеет 5ый класс точности (+/-15'').

Датчик ЛИР-ДА158 СКБ ИС. Особенности конструкции

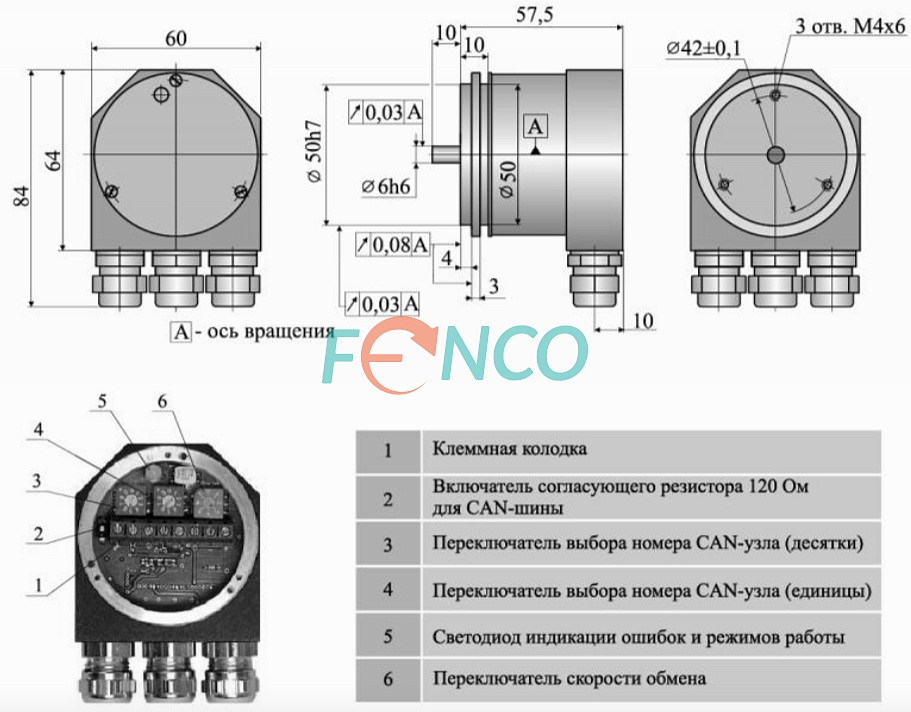

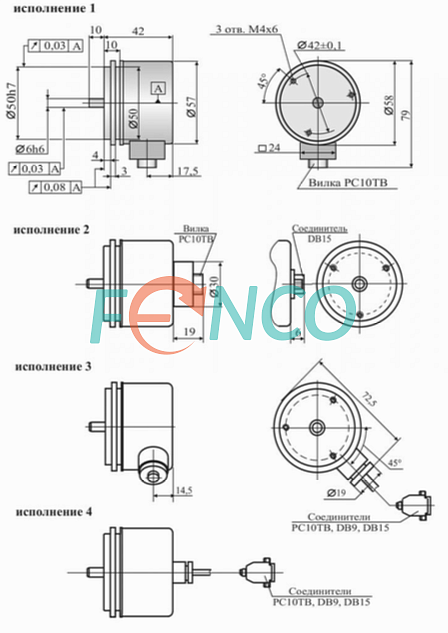

Габарит корпуса 58 мм подходит под общепромышленные требования. Энкодер ЛИР-ДА158 имеет цельный вал диаметром 6 мм и синхрофланец, аналогичный датчикам Heidenhain ROD 426 и ROD 456. Энкодер ЛИР-ДА158А.02-5 оснащен шинным интерфейсом с тремя кабельными вводами. Модель ЛИР-ДА158А.02 поставляется с разъемом или кабелем длиной до 5 метров, аксиально или радиально. Кабельное окончание с разъемом или без. ЛИР-ДА158.03 имеет повышенное разрешение в пределах оборота и работает на больших скоростях вращения вала без сбоя выходного кода. Имеет невысокую погрешностью. Особенность работы датчика - в считывании nonius disk (нониусная шкала / лимб). Диск состоит из нескольких смещенных растровых дорожек, различающихся количеством растров (например 2048 и 2047).

Электрические параметры, выходные интерфейсы, разрешающая способность

Напряжение питания энкодера - 5 В или от 10 до 30 В. Выходной сигнал - BiSS-C, SSI, CANopen, Parallel или Parallel bite. Код сигнала - двоичный или код Грея. Выбор разрешений датчика из ряда до 21 бит (или 2097152 точек на оборот для ЛИР-ДА158.03). Также возможно исполнение с дополнительным инкрементальным сигналом 1024 имп/об 1Vpp (применяют для контроля скорости)

Применение ЛИР-ДА158 СКБ ИС

Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

металлообрабатывающем оборудовании
деревообрабатывающем оборудовании
лабораторных и испытательных стендах
типографском оборудовании
станках с ЧПУ
общепромышленной автоматизации
и др.

Замена импорта на ЛИР-ДА158

Подходит для замены зарубежных аналогов таких производителей, как

Heidenhain моделей ROD426, ROD420 и др.
Kubler моделей 5852 и 5853
Givi Misure модели Seria AEN58
Precizika Metrology модели AK58
и другие

Купить абсолютный угловой энкодер ЛИР-ДА158 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.

Бренд :	ОАО "СКБ ИС"
Модель :	ЛИР-ДА158
Точность :	до ±30′′
Метод измерения :	абсолютный
Технология считывания :	оптическая
Тип продукции :	общепромышленный энкодер
Тип выходного сигнала / Выходной интерфейс :	SSI, CANopen, Parallel или Parallel bite
Разрешение :	до 17 бит
Код сигнала :	Binary / Gray
Напряжение питания :	5 VDC
Ток потребления :	≤ 120 мА (ПИ)
Максимальная механическая скорость :	10000 об/мин
Диаметр корпуса, мм :	58
Тип вала :	цельный вал
Диаметр вала :	Ø 6 мм
Тип фланца энкодера :	синхро фланец
Тип соединителя :	кабель, разъем или кабель с разъемом
Вывод соединителя :	аксиальный или радиальный
Допустимая аксиальная нагрузка на вал :	10 Н
Диапазон рабочих температур :	от 0°C до +70°C/ от -40°C до +85°C
Степень защиты от внешней среды :	IP65
Вибрационное ускорение (от 55 до 2000 Гц) :	100 м/с²
Ударное ускорение (t = 11 мс) :	300 м/с²
Момент трогания ротора :	≤ 0,01 Н·м
Момент инерции ротора :	≤ 17 г·см²
Масса, кг :	0,27
Под заказ :	Да

Код заказа ЛИР-ДА158А02-5 84.18 КБ

Код заказа ЛИР-ДА158А02 98.51 КБ

Описание Энкодер ЛИР-ДА158А02 СКБ ИС 796.55 КБ

Описание Энкодер ЛИР-ДА158А02-5 СКБ ИС 616.72 КБ

Код заказа Энкодер ЛИР-ДА158А.03 729.13 КБ

Описание Энкодер ЛИР-ДА158А.03 6.43 МБ
