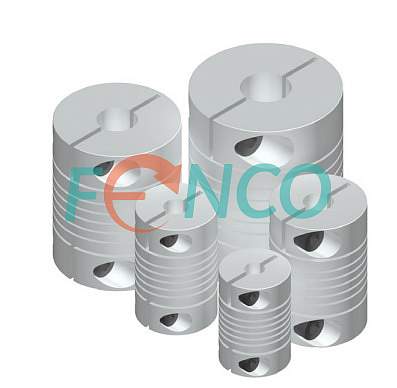

Разрезная муфта AFP / AFA / IFA Hohner

Характеристики муфты AFP / AFA / IFA Hohner

Cоединительные разрезные муфты AFP / AFA / IFA Hohner могут работать на скоростях до 8000 об/мин.
Посадочные диаметры валов датчиков до 14 мм.



Модель	AFP1015	AFP1218	AFP1622	AFP1922	AFP2524	AFP2532
Диаметр вала энкодера	2, 3, 4, 5 мм	2, 3, 4 мм	3, 4, 5, 6 мм	4, 5, 6 мм	6, 8, 10, 12 мм	6, 8, 10, 12 мм
Крутящий момент	15 Нсм	25 Нсм	40 Нсм	60 Нсм	100 Нсм	100 Нсм
Допустимое радиальное смещение осей	±0,15 мм	±0,15 мм	±0,2 мм	±0,25 мм	±0,3 мм	±0,3 мм
Допустимое осевое смещение осей	±0,2 мм	±0,25 мм	±0,3 мм	±0,4 мм	±0,5 мм	±0,5 мм
Жесткость на скручивание	2,2 Нм	2,8 Нм	5 Нм	9 Нм	20 Нм	18 Нм
Максимальная скорость вращения	8000	8000	8000	8000	8000	8000
Момент инерции	0,34 г /см2	0,83 г /см2	3,2 г /см2	6,7 г /см2	22,2 г /см2	30 г /см2
Вес	2,4 г	4 г	9,5 г	13 г	26 г	35 г



Модель	AFP6508	AFP3030	AFP3038
Диаметр вала энкодера	1, 2 мм	10, 12, 14 мм	10, 12, 14 мм
Крутящий момент	2 Нсм	150 Нсм	150 Нсм
Допустимое радиальное смещение осей	±0,1 мм	±0,3 мм	±0,3 мм
Допустимое осевое смещение осей	±0,15 мм	±0,5 мм	±0,5 мм
Жесткость на скручивание	0,55 Нм	21 Нм	21 Нм
Максимальная скорость вращения	8000	8000	8000
Момент инерции	0,02 г /см2	57 г /см2	76 г /см2
Вес	0,5 г	45 г	60 г

Пример кода заказа: Муфта Hohner AFP6508 02/02 - муфта AFP6508 с диаметром под вал 2 мм с одной стороны и 2 мм с другой.



Модель	AFA1421	AFA1625	AFA1928	AFA2532	AFA3038	IFA2532
Диаметр вала энкодера	2, 3, 4 мм	3, 4, 5 мм	4, 5, 6 мм	6, 8, 10, 12 мм	10, 12, 14 мм	6, 8, 10 мм
Крутящий момент	50 Нсм	60 Нсм	80 Нсм	100 Нсм	150 Нсм	200 Нсм
Допустимое радиальное смещение осей	±0,2 мм	±0,2 мм	±0,25 мм	±0,35 мм	±0,35 мм	±0,35 мм
Допустимое осевое смещение осей	±0,25 мм	±0,3 мм	±0,4 мм	±0,5 мм	±0,5 мм	±0,5 мм
Жесткость на скручивание	4,5 Нм	5,5 Нм	8 Нм	16 Нм	19 Нм	29 Нм
Максимальная скорость вращения	6000	6000	6000	6000	6000	6000
Момент инерции	1,9 г /см2	3,8 г /см2	8.7 г /см2	29 г /см2	76 г /см2	84 г /см2
Вес	6,5 г	10 г	16 г	34 г	58 г	88 г

Пример кода заказа: Муфта Hohner AFA1421 04/04 - муфта AFA1421 с диаметром под вал 4 мм с одной стороны и 4 мм с другой.

Муфта Hohner IFA2532 06/10 - муфта IFA2532 с диаметром под вал 6 мм с одной стороны и 10 мм с другой.




Разрезная муфта AFP / AFA / IFA от Hohner
