ЛИР-ДС158 СКБ ИС

---

SIN/COS + SIN/COS

Артикул: ЛИР-ДС158 СКБ ИС

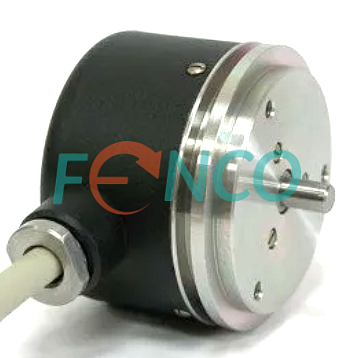

Абсолютный угловой энкодер ЛИР-ДС158А

Абсолютный энкодер sin/cos + sin/cos ЛИР-ДС158А с синхрофланцем

Подробнее

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Актуальную стоимость и сроки поставки уточняйте у наших менеджеров.

Цены

Название	Артикул	Цена	В наличии
ЛИР-ДС158А-3-Т-002048-05-СН-5-1,0-0		Цена по запросу	Под заказ	Купить

Описание

Общее описание ЛИР-ДС158А СКБ ИС

Абсолютный синусно-косинусный угловой энкодер ЛИР-ДС158А имеет стандартный промышленный размер, исполнение с цельным валом диаметром 6 мм и снхрофланцем. Абсолютный сигнал обеспечивается одной синусоидой (SIN/COS) на оборот. Дополнительный синусоидальный сигнал 1 Vpp служит для управления механизмами на большой скорости. Датчик работает в широком диапазоне температур и обладают высокой степенью защиты от внешних воздействий - IP65.

Датчик ЛИР-ДС158А СКБ ИС. Особенности конструкции

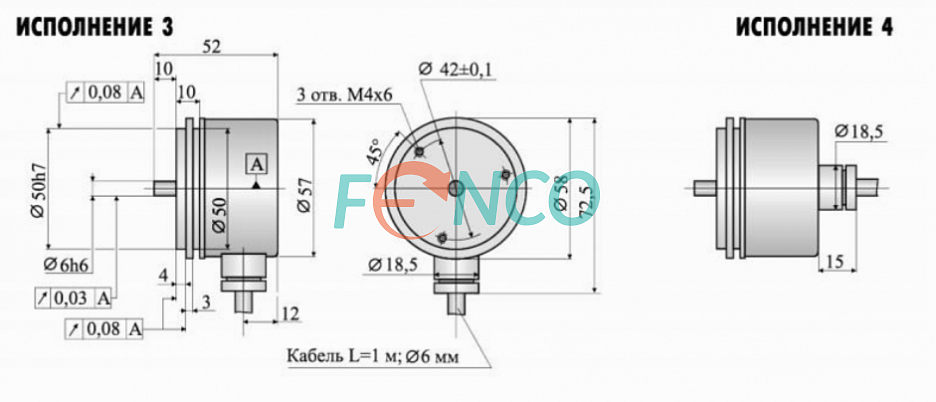

Габарит корпуса 58 мм подходит под общепромышленные требования. Энкодер имеет цельный вал диаметром 6 мм и синхрофланец, аналогичный датчикам Heidenhain ROD 426, ROD 486, 456. Конструктивное исполнение с аксиальным или радиальным выводом кабеля длиной до 5 метров, без разъема.

Электрические параметры, выходные интерфейсы, разрешающая способность

Напряжение питания - 5 В. Абсолютный выходной сигнал - 1 SIN/COS на 360°. Дополнительный инкрементальный сигнал - 1 Vpp разрешением до 2048 имп/об.

Применение ЛИР-ДС158А СКБ ИС

Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

металлообрабатывающем оборудовании
деревообрабатывающем оборудовании
промышленных лебедках
лабораторных и испытательных стендах
типографском оборудовании
автоматизации пищевой промышленности
и др.

Купить абсолютный синусно-косинусный угловой энкодер ЛИР-ДС158А можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.

Бренд :	ОАО "СКБ ИС"
Рейтинг :	3.3
Модель :	ЛИР-ДС158
Точность :	до ±15′′
Метод измерения :	абсолютный + инкрементальный
Технология считывания :	оптическая
Тип продукции :	синусно-косинусный энкодер
Тип выходного сигнала / Выходной интерфейс :	SIN/COS, 1 Vpp
Разрешение :	1 sin/cos на 360°
Дополнительный инкрементальный сигнал :	SIN/COS
Разрешение дополнительного сигнала :	2048 имп/об
Напряжение питания :	5 VDC
Ток потребления :	≤ 200 mA
Максимальная механическая скорость :	10000 об/мин
Диаметр корпуса, мм :	58
Тип вала :	цельный вал
Диаметр вала :	Ø 6 мм
Тип фланца энкодера :	синхро фланец
Тип соединителя :	кабель
Вывод соединителя :	аксиальный или радиальный
Допустимая аксиальная нагрузка на вал :	10 Н
Диапазон рабочих температур :	от -25ºC до +100ºC
Степень защиты от внешней среды :	IP65
Вибрационное ускорение (от 55 до 2000 Гц) :	100 м/с²
Ударное ускорение (t = 11 мс) :	300 м/с²
Момент трогания ротора :	≤ 0,01 Н·м
Момент инерции ротора :	≤ 17 г·см²
Под заказ :	Да
