Энкодер SMRS59S Hohner, энкодер
SIN/COS + SIN/COS 1 Vpp
Артикул:
SMRS59S Hohner

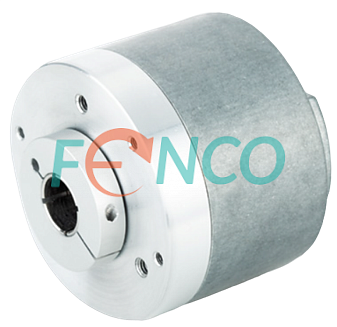

SMRS59S абсолютный угловой энкодер с полым валом Hohner
Абсолютный однооборотный угловой энкодер SMRS59S с сигналом SIN/COS + SIN/COS 1 Vpp
Подробнее
Под заказ
Под заказ
*/?>
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Актуальную стоимость и сроки поставки уточняйте у наших менеджеров.
Описание
Абсолютный однооборотный энкодер с полым валом SMRS59S с сигналом SIN/COS + SIN/COS 1 Vpp.

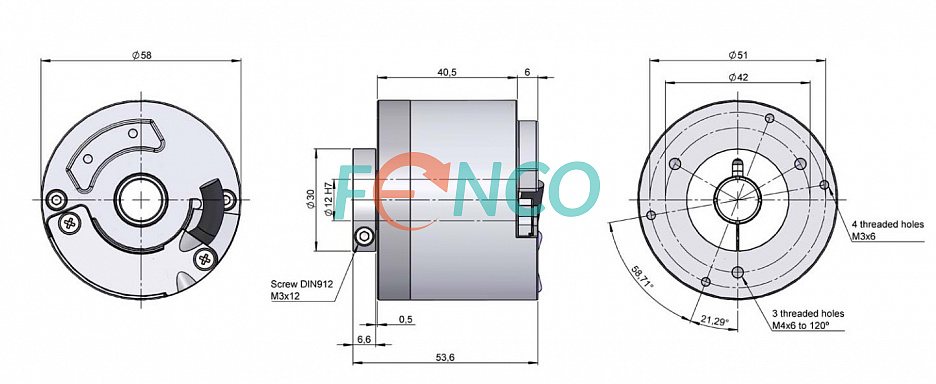

Габарит корпуса всего 58 мм. В стандартном исполнении имеет полый сквозной вал, имеет диаметры 12 или 14 мм, под заказ может быть изготовлен другой диаметр вала. Вал фиксируется цанговым зажимом. Конструктивное исполнение возможно с кабельным выводом радиально.
Отличительной особенностью является тип сигнала: одна синусоида на оборот + дополнительный инкрементальный синусный сигнал 1Vpp. Обычно обозначается как SIN/COS + SIN/COS. Имеет универсальный расширенный диапазон питающего напряжения 5 В +/- 10%. Разрешение датчика 1 SinCos на 360° или 2048 SinCos.
Датчик применяется в различных отраслях промышленности:
Габарит корпуса всего 58 мм. В стандартном исполнении имеет полый сквозной вал, имеет диаметры 12 или 14 мм, под заказ может быть изготовлен другой диаметр вала. Вал фиксируется цанговым зажимом. Конструктивное исполнение возможно с кабельным выводом радиально.
Отличительной особенностью является тип сигнала: одна синусоида на оборот + дополнительный инкрементальный синусный сигнал 1Vpp. Обычно обозначается как SIN/COS + SIN/COS. Имеет универсальный расширенный диапазон питающего напряжения 5 В +/- 10%. Разрешение датчика 1 SinCos на 360° или 2048 SinCos.
Датчик применяется в различных отраслях промышленности:
- металлообрабатывающие станки
- деревообработка
- конвейерные линии
- медицинское оборудование
- текстильное производство
- краны
- упаковочное оборудование
- и др.
| Бренд : | Hohner Automaticos |
| Метод измерения : | абсолютный + инкрементальный |
| Технология считывания : | оптическая |
| Тип продукции : | общепромышленный энкодер |
| Тип выходного сигнала / Выходной интерфейс : | SIN/COS, 1 Vpp |
| Разрешение : | 1 sin/cos на 360° |
| Дополнительный инкрементальный сигнал : | SIN/COS |
| Разрешение дополнительного сигнала : | 2048 имп/об |
| Напряжение питания : | 5 VDC ±10% |
| Ток потребления : | ≤ 90 mA |
| Максимальная рабочая скорость (выходная частота) : | от 50 кГц до 10 МГц |
| Максимальная механическая скорость : | 6000 об/мин |
| Диаметр корпуса, мм : | 58 |
| Тип вала : | сквозной полый вал |
| Тип фланца энкодера : | зажимной фланец или упругий элемент |
| Тип соединителя : | кабель |
| Вывод соединителя : | радиальный |
| Допустимая аксиальная нагрузка на вал : | 40 Н |
| Диапазон рабочих температур : | от -20ºC до +80ºC |
| Степень защиты от внешней среды : | IP65 |
| Вибрационное ускорение (от 55 до 2000 Гц) : | 100 м/с² (10Гц…2000Гц) |
| Ударное ускорение (t = 11 мс) : | 1000 м/с² (6 мс) |
| Момент трогания ротора : | ≤ 0,02 Н·м |
| Момент инерции ротора : | ≤ 30 г·см² |
| Масса, кг : | 0,4 |
| Под заказ : | Да |
