Тросовый энкодер SGH10 SIKO

Общее описание SGH10 SIKO

Абсолютный тросовый энкодер ( энкодер с тросовым барабаном или тросиковый энкодер ) SGH10 предназначен для контроля положения штока гидравлических цилиндров с диапазоном перемещения до 1000 мм. Данная модель спроектирована для встраивания в цилиндр - степень защиты от внешних воздействий - IP69K, устойчивость к пиковым значениям давления до 450 бар. Датчик поставляется с интерфейсом CANopen или аналоговым выходом с широким разнообразием диапазонов тока и напряжения. Разрешение энкодера - 12 бит. Повторяемость - ±0,15 мм.

Датчик SGH10 SIKO. Особенности конструкции

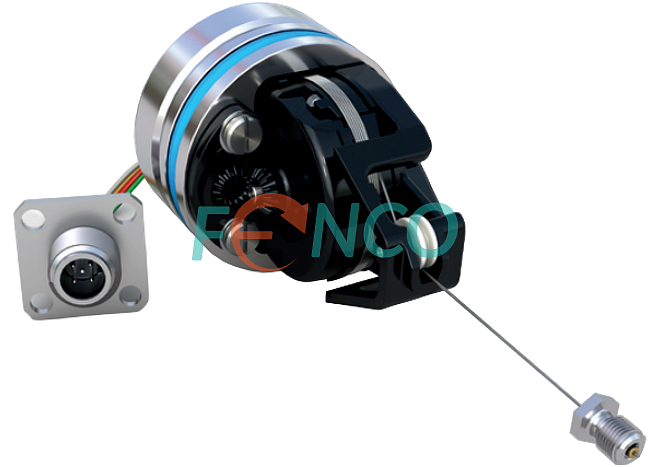

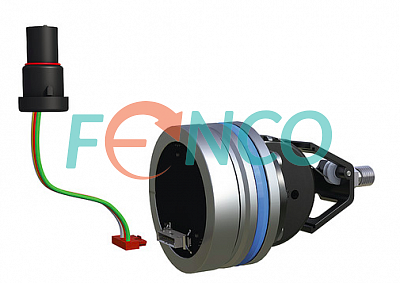

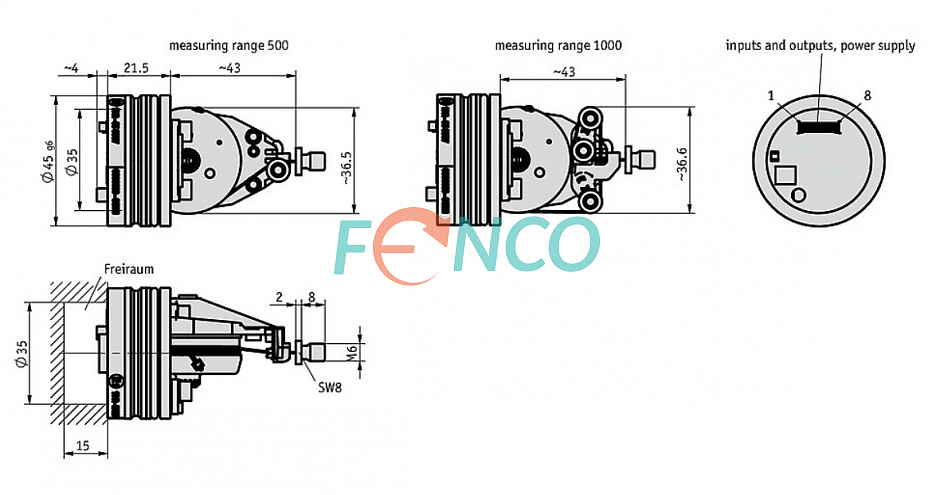

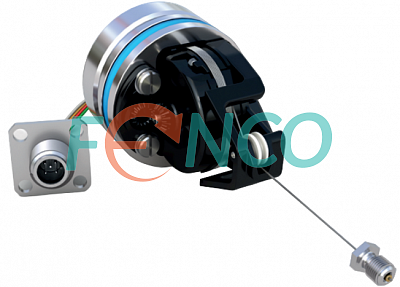

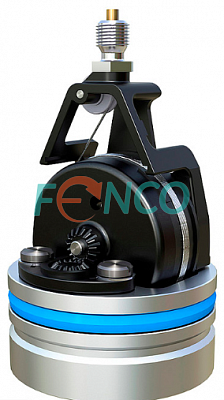

Линейный датчик положения гидроцилиндра состоит из абсолютного преобразователя угловых перемещений и тросового барабана. Данный энкодер комплектуется стальным тросом диаметром 0,45 мм и предназначен для измерения длины до 500 или 1000 мм. Корпус преобразователя выполнен из синтетического материала и предназначен для встраивания в полость цилиндра диаметром 45 мм. Материал фланца - алюминий. Конструктивное исполнение с разъемом на крышке корпуса. Дополнительно может быть укомплектован удлинителем KV1H с разъемом для встраивания в корпус цилиндра и ответной частью к разъему.

Электрические параметры, выходные интерфейсы, разрешающая способность

Имеет универсальный расширенный диапазон питающего напряжения - 9 - 32 В для энкодера с аналоговым выходом, 10 - 30 В - для энкодера с CANopen. Выходной сигнал - CANopen или аналоговый. Разрешение аналогового энкодера - 12 бит, к заказу доступны выходные сигналы 0...10 V, 0...5 V, 0.5...4.5 V, 0.25...4.75 V, 1...4.9 V, 0...20 mA или 4...20 mA.

Применение SGH10 SIKO

Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующем оборудовании:

Купить абсолютный датчик положения гидроцилиндра SGH10 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
