Энкодер DF-150 Netzer

Общее описание DF-150 Netzer

Абсолютный высокоточный емкостной энкодер DF-150 имеет модульную конструкцию без подшипникового узла. Энкодер выполнен в форме кольца толщиной 13 мм, что облегчает встраивание в устройства с ограниченным пространством. Ротор энкодера предназначен для посадки на вал диаметром 110 мм. Энкодер работает в диапазоне температур от -40°С до +85°С и обладает высокой стойкостью к ударам и вибрации. Выходные сигналы SSI или BiSS. Разрешение энкодера до 20 бит. Точность системы до ±0.006°.

Угловой энкодер DF-150 Netzer. Особенности конструкции

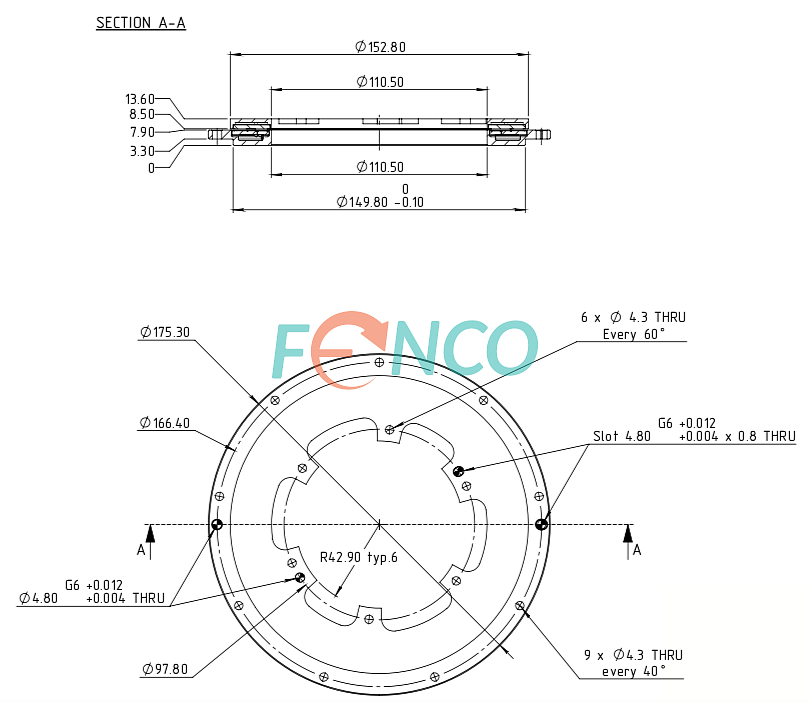

Энкодер DF-150 имеет бесконтактный принцип работы и конструктивно состоит из двух элементов: статора и ротора. Материал - алюминий. Габариты датчика подходят под общепромышленные требования: диаметр - 150 мм, высота - 13 мм. Конструктивное исполнение с большим полым валом: внутренний диаметр ротора - 110 мм. Датчик не имеет подшипникового узла. Монтаж энкодера должен обеспечивать зазор 0,6 мм между ротором и статором. Энкодер комплектуется экранированным кабелем длиной 250 мм, с разъемом или без.

Электрические параметры, выходные интерфейсы, разрешающая способность

Напряжение питания - 5 В. В стандартном исполнении разрешение энкодера - 18 бит, опционально - 19 или 20 бит. Возможные интерфейсы вывода сигнала: BiSS-C или SSI, двоичный код.

Применение DF-150 Netzer

Емкостной кольцевой энкодер применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

Купить абсолютный емкостной кольцевой энкодер DF-150 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
