ЛИР-390 СКБ ИС
точность ±5′′
Артикул:
ЛИР-390 СКБ ИС

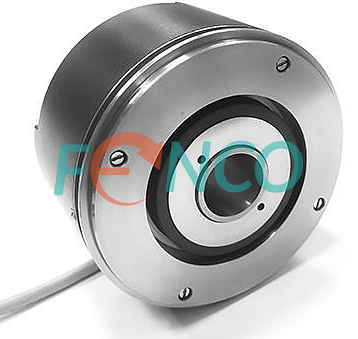

Инкрементальный угловой энкодер ЛИР-390
Высокоточный энкодер с полым валом и встроенной муфтой ЛИР-390А или ЛИР-390Ф с квадратным фланцем - замена Heidenhain RON 275
Подробнее
Под заказ
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Актуальную стоимость и сроки поставки уточняйте у наших менеджеров.
Цены
| Название |
Артикул
|
Цена | В наличии | |
| ЛИР-390Ф-3-Н-018000-05-СН-4-1,0-0 |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-390Ф-3-Н-090000-05-ПИ-4-1,0-В(РС10ТВ) |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-390Ф-3-Н-018000-05-СН-4-3,0-0 (D=22 мм) |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-390Ф-3-Н-018000(36Ri)-05-СН-4-8,0-В(РС10ТВ) |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-390Ф-3-Н-018000-05-СН-4-1,0-В (Heidenahin 12 пин с резьбой) (D=22 мм) |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-390Ф-3-Н-090000-05-ПИ-4-1,0-Р(РС10ТВ) (D=22 мм) |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-390Ф-3-Н-018000(36Ri)-05-СН-4-1,0-В (12-пин Heidenahin с резьбой) |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-390Ф-3-Н-018000-05-СН-4-1,0-В (Heidenahin 12 пин с резьбой) |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-390Ф-3-Н-090000-05-ПИ-4-2,0-В(РС10ТВ) |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-390Ф-3-Н-018000-05-СН-4-1,0-0 (D=22 мм) |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-390Ф-3-Н-018000(36Ri)-05-СН-4-5,0-В(РС10ТВ) |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-390Ф-3-Н-018000-05-СН-4-1,0-В(РС10ТВ) |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-390А-3-Н-045000-05-ПИ-4-2,5-0 |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-390А-3-Н-006000-05-ПИ-4-3,0-Р(DB9) |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-390А-3-Н-450000-05-ПИ-4-3,0-Р(РС10ТВ) |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-390А-3-Н-900000-05-ПИ-4-3,0-Р(РС10ТВ) |
Цена по запросу
|
Под заказ | Купить | |
| ЛИР-390А-3-Н-180000-05-ПИ-4-1,0-B(DB9) |
Цена по запросу
|
Под заказ | Купить |
Описание
Общее описание ЛИР-390 СКБ ИС
Высокоточный инкрементальный угловой энкодер ЛИР-390 имеет стандартный промышленный размер и исполнение со сквозным полым валом диаметром 20 или 22 мм и встроенной муфтой для компенсации несоосности. Модель представлена в двух исполнениях - ЛИР-390А и ЛИР-390Ф. Разрешение до 900000 имп/об, точность - ±5′′. Работает в широком диапазоне температур и обладает высокой степенью защиты от внешних воздействий - IP64.
Датчик ЛИР-390 СКБ ИС. Особенности конструкции

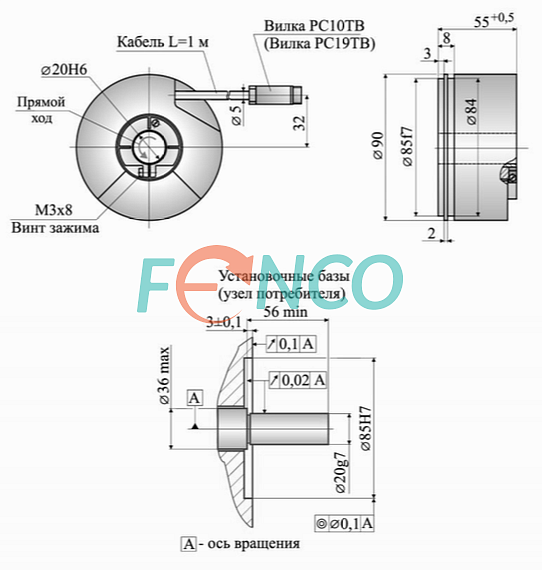

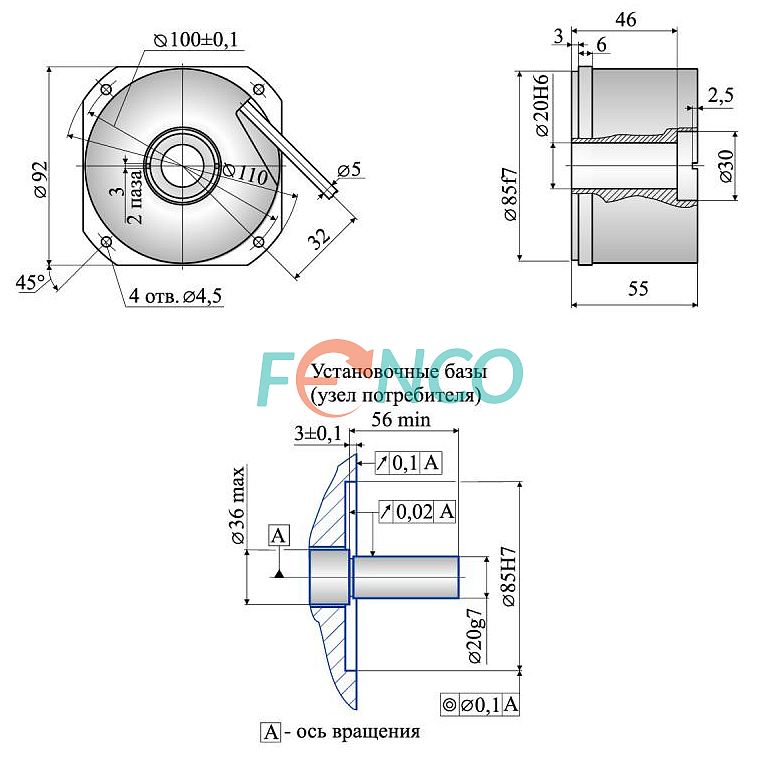

Габарит корпуса 90 мм подходит под общепромышленные требования. В стандартном исполнении имеет сквозной полый вал 20 или 22 мм. Для компенсации несоосности предусмотрена встроенная муфта. Энкодер представлен в двух исполнениях - ЛИР- 390А и ЛИР-390Ф. Модель ЛИР-390Ф имеет квадратный монтажный фланец с 4-мя отверстиями, и по своим присоединительным размерам и конфигурации полого вала аналогичен энкодерам Heidenhain RON 225, RON 255, RON 275, RON 285. Конструктивное исполнение с тангенциальным выводом кабеля длиной до 5 метров, с разъемом или без.
Электрические параметры, выходные интерфейсы, разрешающая способность
Напряжение питания энкодера - 5 В. Выходной сигнал - TTL, синус по напряжению 1Vpp или синусоидальный токовый сигнал ~11мкА. Выбор разрешений датчика из ряда до 900000 имп/об. 1 референтная метка на оборот.
Применение ЛИР-390 СКБ ИС
Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:
- металлорежущем оборудовании
- станках с ЧПУ
- радиолокации
- астрономии
- робототехнике
- и др.
Замена импорта на ЛИР-390, Heidenihan RON 275
Подходит для замены зарубежных аналогов таких производителей, как Heidenhain моделей RON 225, RON 275, RON 285, RON 255; Fagor модели H...D90; Precizika Metrology модели A90H и др.
Купить инкрементальный угловой энкодер ЛИР-390 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
| Бренд : | ОАО "СКБ ИС" |
| Модель : | ЛИР-390 |
| Точность : | до ±5′′ |
| Метод измерения : | инкрементальный |
| Технология считывания : | оптическая |
| Тип продукции : | высокоточный энкодер |
| Тип выходного сигнала / Выходной интерфейс : | TTL, sin 1Vpp или синусный токовый |
| Разрешение : | до 3 600 000 имп/об |
| Напряжение питания : | 5 VDC |
| Ток потребления : | ≤ 120 мА (ПИ) |
| Максимальная механическая скорость : | 4000 об/мин |
| Диаметр корпуса, мм : | 90 |
| Тип вала : | сквозной полый вал |
| Диаметр вала : | Ø 20 или 22 мм |
| Тип соединителя : | кабель или кабель с разъемом |
| Вывод соединителя : | тангенциальный |
| Диапазон рабочих температур : | от 0°C до +70°C |
| Степень защиты от внешней среды : | IP64 |
| Вибрационное ускорение (от 55 до 2000 Гц) : | 100 м/с² |
| Ударное ускорение (t = 11 мс) : | 300 м/с² |
| Момент трогания ротора : | ≤ 0,05 Н·м |
| Момент инерции ротора : | ≤ 0,6 кг·см² |
| Под заказ : | Да |
Описание Энкодер ЛИР-390А СКБ ИС
721.14 КБ
Описание Энкодер ЛИР-390Ф СКБ ИС
707.58 КБ
Форма заказа ЛИР-390А
121.11 КБ
Форма заказа ЛИР-390Ф
110.92 КБ
