POSITAL представляет новую серию абсолютных угловых энкодеров.

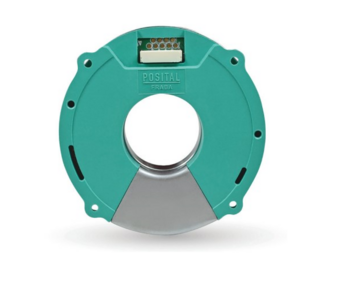

Компактный плоский датчик для производителей двигателей и робототехнического оборудования.
Новая серия энкодеров Posital специально разработана для серводвигателей, шаговых двигателей, шарниров роботов и других применений, где необходима компактная конструкция с полым валом.
Доступны однооборотные и многооборотные исполнения. В многооборотных моделях счетчик оборотов имеет автономный источник питания с использованием технологии сбора энергии основанной на Виганд (Wiegand) эффекте. Это позволяет снизить зависимость от резервного питания (внешних батареек) и снижает затраты на техническое обслуживание.
Особенности моделей:
- Конструкция с полым валом и небольшим аксиальным размером.
- Доступные размеры внутреннего диаметра - 30 мм или 50 мм.
- Счетчик оборотов без использования внешней батареи.
- Емкостная измерительная система обеспечивает высокую точность даже в суровых условиях.
- Открытые промышленные интерфейсы SSI и BiSS-C.
Емкостная технология измерения
В новой линейке продуктов Posital используется емкостная измерительная система. Каждый энкодер состоит из двух основных компонентов, статора и ротора, каждый из которых содержит проводящие поверхности особой формы. Эти поверхности, которые функционируют как пластины конденсатора, расположены в непосредственной близости. По мере вращения ротора "узоры" проводящих поверхностей меняют свое относительное положение, вызывая изменения емкостной связи в системе. Это, в свою очередь, вызывает изменения амплитуды и фазового угла высокочастотного электрического сигнала, генерируемого цепями возбуждения в статоре. Специальные устройства ASIC (микросхемы) улавливают и декодируют эти изменения сигнала для определения углового положения ротора с высокой точностью.
Новые энкодеры POSITAL с полым валом обеспечивают высокую точность (+/- 0,02°) и работу на больших скоростях (до 6000 об/мин), что делает их подходящими для использования в сложных и ответственных системах управления движением.
Элементы статора и ротора выполнены в виде дисков с большими центральными отверстиями. Это делает их идеальным решением для установки в механизмах с ограниченным пространством, таких как серводвигатели, шаговые двигатели или соединения в роботизированных манипуляторах, где желательно иметь встроенный датчик положения, устанавливаемый вокруг центрального вала или оси.
