Энкодеры для деревообрабатывающего оборудования

С ростом необходимости использования старых мощностей заводов и, как следствие, модернизацией существующих предприятий с целью повышения их уровня автоматизации, надежная обратная связь для точного управления двигателем играет важную роль в достижении эффективности производства и оптимизации процессов. Энкодеры применяются для управления скоростью резания дерева, позиционирования дисков для оптимального распила древесины, для управления скоростью и контроля положения на станках для обдирки коры, строгальных и токарных станках, а так же для точного управления автоматизированными сортировочными машинами.

В деревообрабатывающей промышленности используются инкрементальные и абсолютные энкодеры, которые могут без сбоев работать на высоких скоростях и в тяжелых условиях. Фэнко ООО предлагает мощные угловые энкодеры с полым валом и с небьющимися кодовыми дисками и магнитные линейные энкодеры удобные и простые в монтаже. Прочная конструкция энкодеров выдерживает удары до 400 G и вибрацию 20 G, имеет степень защиты рт внешних воздействий IP67 и выше.

Какой бы ни был процесс планирования, все равно будет оставаться стружка – так же обстоят дела и в деревообработке. Устойчивость магнитных систем к таким условиям среды является критически важным фактором. Пыль, стружка и агрессивные смазки от станков могут причинять датчикам вред. Технология магнитных измерительных систем полностью устойчива к данным элементам, соответствуя при этом требованиям к точности. При промышленном производстве паркета для получения высококачественной продукции используются точные и высокоскоростные станки. Паркетные доски должны стыковаться друг с другом без каких-либо зазоров. Требование относительно точности при производстве продукции с индивидуальными размерами и различными профилями доски полностью реализуются измерительной системой на магнитных датчиках.

Кромкошлифовальные станки

Кромкошлифовальные станки служат для обработки поверхностей кромок древесины и шпона. Целью является улучшение качества поверхности кромок. Для этого заготовки разных размеров обрабатываются полировочной лентой на шлифовальных станках. Заготовки должны располагаться вертикально и горизонтально. Магнитные системы обратной связи отображают текущую позицию непосредственно на станке.

Измерение длины и угла на пилорамах и форматно-обрезных станках

В деревообработке заготовки древесины нарезаются на требуемую длину с помощью пилорам или форматно-обрезных станков.

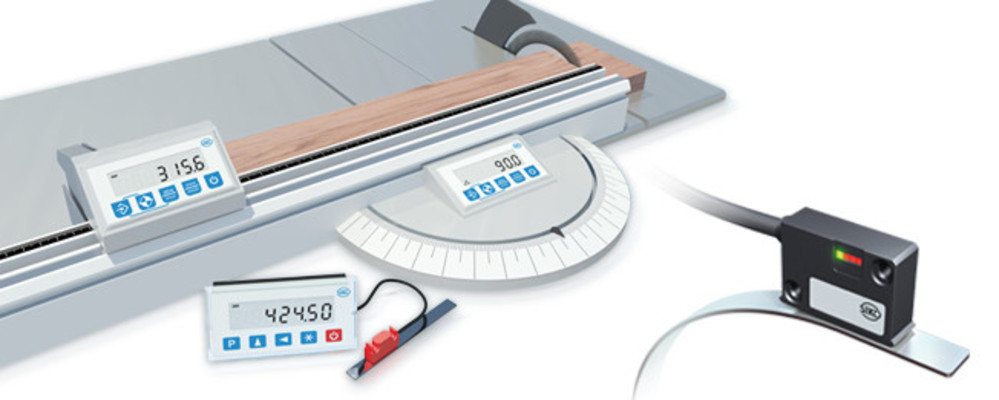

Простое и точное считывание позиции по длине и угловому положению заготовки и / или пильного диска облегчает работу оператора машины. Так, например, ограничение хода пилы может быть параллельно определено с помощью магнитных датчиков. Положение ограничителя или показания с датчика легко отслеживаются непосредственно на пользовательском терминале или пульте.

Широкоуниверсальные сверлильные центры или координатно-расточные станки

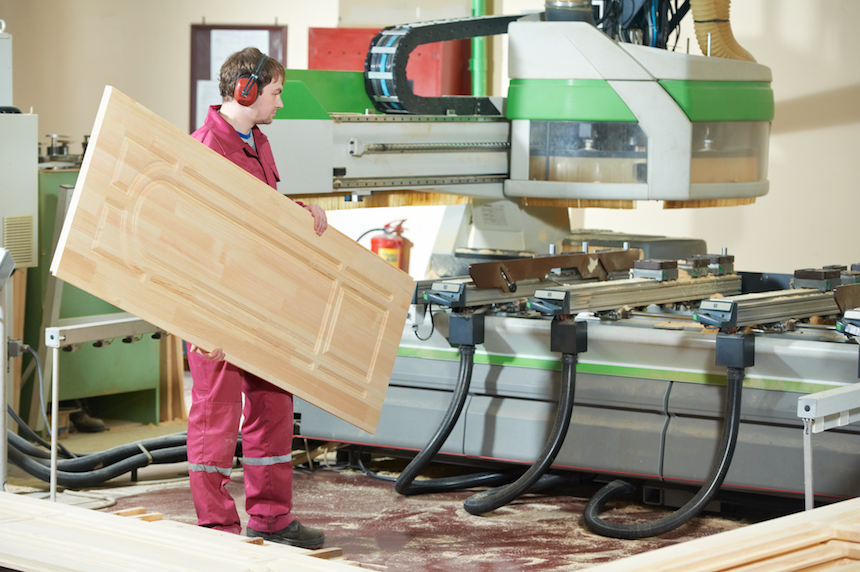

Широкоуниверсальные сверлильные системы являются важным инструментом в деревообработке. Они используются для автоматических операций сверления при обработке широкого спектра различных заготовок . Шаблон для сверления предварительно программируется в ЧПУ. Магнитные линейные датчики обеспечивают точное позиционирование сверлильных головок по осям X, Y, и Z. Отсутствие износа и низкие требования касательно обслуживания является весьма привлекательными характеристиками бесконтактных измерительных систем.

Подвесные и проходные пилы

Для работы с большими деревянными полотнами используются подвесные и проходные пилы с диапазоном хода до нескольких метров. Пила движется по двум параллельным рельсам для достижения точной позиции пиления, например, в сборочных цехах. Магнитные датчики контролируют положение в продольном и горизонтальном направлениях. Отличительной чертой магнитных линейных энкодеров на шкале является большой зазор между измерительной считывающей головкой и магнитной шкалой, он может достигать 2 см.
