Как выбрать муфту для энкодера?

Соединительная муфта энкодера. Основные тенденции.

Необходимость во всё более легких соединительных элементах с меньшей инерцией растет с производительностью оборудования. С другой стороны, требуется увеличение удельной мощности, крутящего момента приводной техники. За счет чего идет развитие муфт – использования новых материалов или оптимизации конструкции?

Продукты, поставляемые ООО Фэнко, для соединения небольших валов диаметрами от 3 до 14 мм. Мы работаем с промышленными компактными сенсорами, датчиками. Поэтому поставляемые нами муфты можно назвать малогабаритными, прецизионными. Выбор предлагаем широкий, в большей степени различия по конструктиву. Не можем сказать, что в нашей сфере на соединительные элементы влияет применение новых материалов. Может потому, что много работаем с консервативными отраслями. Основные материалы — это нержавеющая сталь, алюминий, полиуретан, полиамид. Скорее, часто встречается оптимизация конструкции. В одном изделии могут применяться разные материалы, но есть модели (разрезные, пластиковые), которые не имеют «вставок», то есть состоят из одного сплава.

Повышение эффективности механизмов требует всё более высоких скоростей. Есть ли высокоскоростные модели в Вашем пакете? На какие максимальные частоты вращения они рассчитаны?

Скорость, габариты – понятная закономерная тенденция в промышленности.

У нас есть задачи, где требуется обеспечить вращение соединенных валов до 6000 об/мин и выше. Например, сильфонная муфта Hengstler, работает на скоростях до 8000 об/мин. Мембранные (дисковые) модели от Posital Fraba, Hengtsler держат до 12 000 об/мин. Кулачковая муфта Posital Fraba выдерживает до 15 000 об/мин. Диапазон 1500 – 6000 об/мин закрывает большинство потребностей наших заказчиков.

Какие типы муфт входят в Ваш производственный портфель?

• «Двойная петля» - хорошо устраняют большую несоосность, но ограничены по рабочим скоростям, нагрузкам.

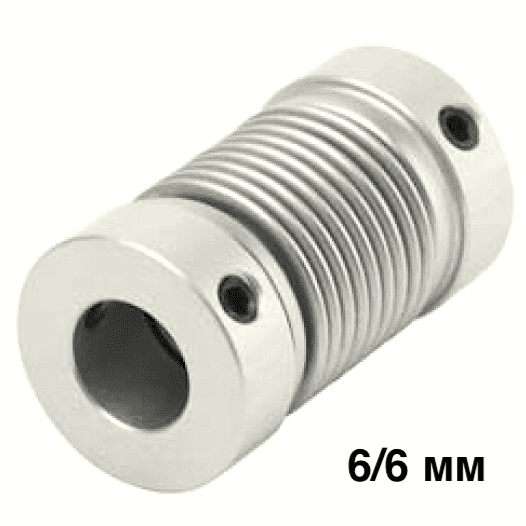

• Сильфонные муфты – тоже хорошо устраняют несносность, имеют большую жёсткость скручивания, особенно если сильфон выполнен из нержавеющей стали.

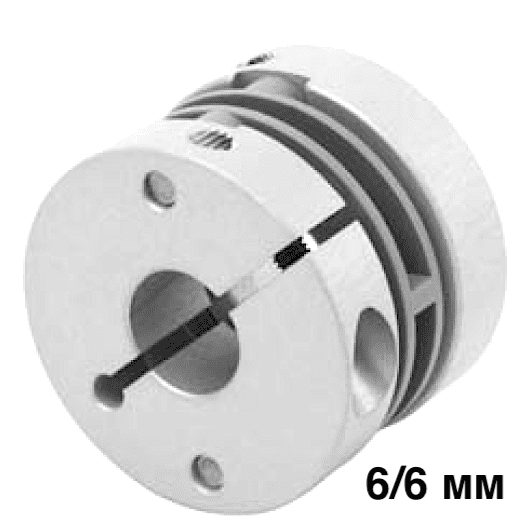

• Дисковые или мембранные муфты – с минимальными погрешностями передают крутящий момент. Особенно это важно при контроле точности, измерениях угла.
• Кулачковые – имеют удобную разборную конструкцию. Применяются для крепления валов энкодера и мотора. Достаточно жесткие, с хорошей передачей момента, поэтому могут использоваться, где необходим высокий момент.

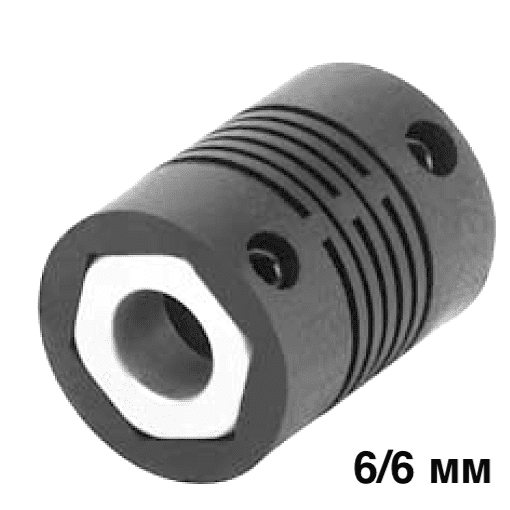

• Пластиковые – недорогие, легкие решения. Из-за используемого материала (полиамид) максимальный момент ограничен 20 Н*см

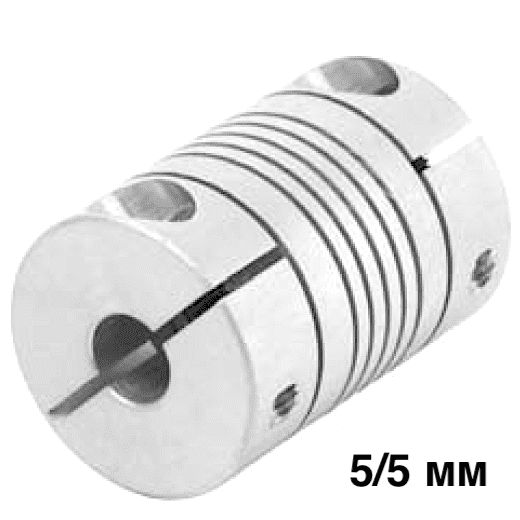

• Разрезные – наряду с сильфонными, являются распространенными, бюджетными моделями. Особенно удобны исполнения с цанговыми (а не стопорными) зажимами.
• Пружинные муфты - жесткие и гибкие, используются как альтернатива муфтам с сильфоном. Упругость достигается пружинной вставкой прямоугольного сечения.

Стоит еще упомянуть упругие элементы, которые также используют для соединения датчика, обеспечения механической развязки с исполнительным механизмом (например двигателем). Упругие элементы соединяют сами корпуса, валы соединяются напрямую («без посредников»).

Говоря о муфтах, хотим выделить дисковые, разрезные, сильфонные. Они проверены рынком, их конструкция доведена до оптимального состояния. Муфта – это расходный материал. Они могут выходить из строя. Встречаются вопросы от заказчика, когда хорошо подобранные элементы системы не могут нормально функционировать из-за проблем с соединением, качеством передачи вращения. Для нашей сферы это особенно важно, так как часто важен такой параметр как точность позиционирования. Даже микронное отклонение может влиять на результат. Правильный выбор конструкции соединения для конкретного применения продлевает срок работы системы, влияет на качество характеристик. Мы с удовольствием помогаем нашим заказчикам найти оптимальный вариант для их задачи.

Решения для каких сегментов промышленности Вы имеете?

Сфера применений очень широка! Но из основных выделили бы: промышленную автоматизацию, двигателестроение, станкостроение, отдельно модернизацию станков, нефтегазовое оборудование, крановое, метрология, медицина. Первые два направления наиболее динамичны. Они требуют быстрого поиска подходящих решений. Остальные направления – это более консервативные сегменты, с ними работать нам несколько проще.

Имеются международные сертификаты на некоторые модели, но не российские. Такой задачи перед нами не стояло. Как правило, эта процедура сертификации дорогая и занимает много времени. Но если возникает такой вопрос, заказчики обычно устанавливают изделие, полученное от нас, в состав своего оборудования. Проводят сертификацию уже всей системы самостоятельно.

Мы ориентированы как на тех, кто знает, что им необходимо, так и на тех, кто ищет решение своей задачи. Совместный поиск вариантов с нашими заказчиками всегда интересен, так как позволяет нам узнать что-то новое, держать руку на пульсе. Плюс, безусловно, такая работа повышает уровень взаимного доверия. Своим клиентам, если есть такая возможность, стараемся предложить несколько подходящих вариантов на выбо. Это дает им гибкость и возможность оптимизировать свое решение.

Вопрос, который всегда волнует потребителя – каковы сроки поставки продукции?

В сроках мы гибкие, есть складская программа для типовых моделей, если работаем под большой проект. Стандартный срок держим в пределах 4-6 недель. Обычно стараемся поставить максимально быстро. Но если заказчик просит срочно, конечно, идем на встречу и задействуем возможные ресурсы.

Муфты, поставляемые нами, не являются высокотехнологичным товаром, поэтому с ними меньше вопросов при поставке, в отличие от тех же счетчиков, реле, датчиков.
И, нет худа без добра. Ограничения, введенные в отношении некоторых российских отраслей, отдельных крупных компаний, должны стимулировать рост производства отечественных товаров. А главное, рост качества. Ориентиром служат западные и азиатские (Япония) товары. Хоть мы работаем, в основном, с зарубежными брендами, а лишь одним российским, за отечественную промышленность мы болеем и переживаем. Уверены, что нынешняя ситуация увеличит уровень локализации. Если говорить о взаимозаменяемости, то этот вопрос решается легко, так как типоразмеры муфт у большинства производителей идентичны. Решающими факторами становятся надежность продукта, гибкость условий поставки.

Мы не знаем подробностей всех обсуждений в R&D отделах партнеров, может скоро нас ждет решение, управляемое с телефона или силой мысли! Но если посмотреть на имеющийся ассортимент, частоту появления принципиально новых моделей, решений, то можем сказать, что предел достигнут. Существующий ассортимент удовлетворяет большинство потребностей.

Что дешево – то дешево. Наверно, это основная проблема, с которой сталкиваемся. Если заказчик покупает изделие за 5 долларов при рыночной цене аналогичной модели 15-20 евро, ставит на ответственную систему, то он должен быть готов к срочному сервису. Конечно, не всегда нужно покупать дорогое. Есть случаи, когда подходит дешевый вариант. Он вполне себе надежно работает. Но если заказчик производит систему за 1 млн евро или даже 1 млн рублей, то согласитесь, цена надежности вырастает.

Возникает еще вопрос соответствия выбранной модели и применения, на это хотелось бы обратить особенной внимание. К сожалению, не все заказчики, прорабатывая свой проект, проверяют параметры. Забывают о том, что всегда можно задать вопрос поставщику.
