Встречаются ответственные применения, где стоят мощные двигатели, требующие датчик для посадки на большие валы. Новинки от наших партнеров помогут в решении таких задач. Доступные диаметры 20; 24; 25; 25,4; 28; 30; 31,75; 38; 38,1; 40; 42; 44,45 мм.
Энкодеры с большим полым валом 28, 30, 32, 38, 40, 42, 44 мм
Энкодеры с валом от 28, 30 мм до 44 мм
Что делать, когда размер вала датчика имеет значение?
Известные производители Posital Fraba и Hohner Automaticos расширяют линейку своей продукции преобразователями угловых перемещений с большим полым валом (hollow shaft). В мире автоматизации стандартные решения обычно ограничиваются полым сквозным или глухим валом до 15 мм. Ряда диаметров 6, 8, 10, 12, 14 и 15 мм оказывается достаточно для большинства задач обратной связи и позиционирования. Но встречаются и ответственные применения, где стоят мощные двигатели, требующие датчик для посадки на большие валы. Новинки от наших партнеров помогут в решении таких задач. Доступные диаметры 20; 24; 25; 25,4; 28; 30; 31,75; 38; 38,1; 40; 42; 44,45 мм.

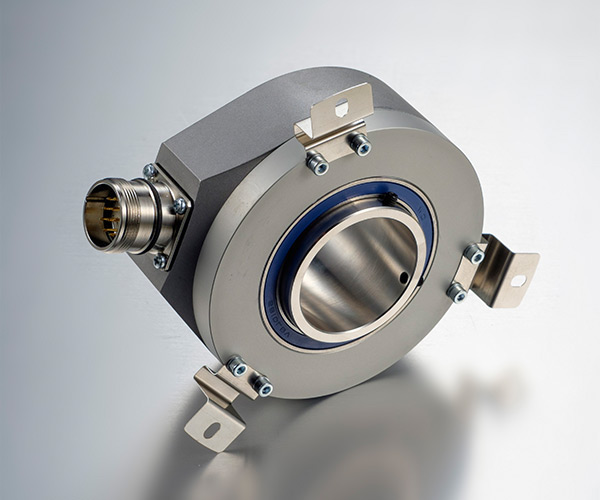

Универсальные модели серий FR77, 77, FR80, 80 от Hohner Automaticos (Хохнер Аутоматикос)

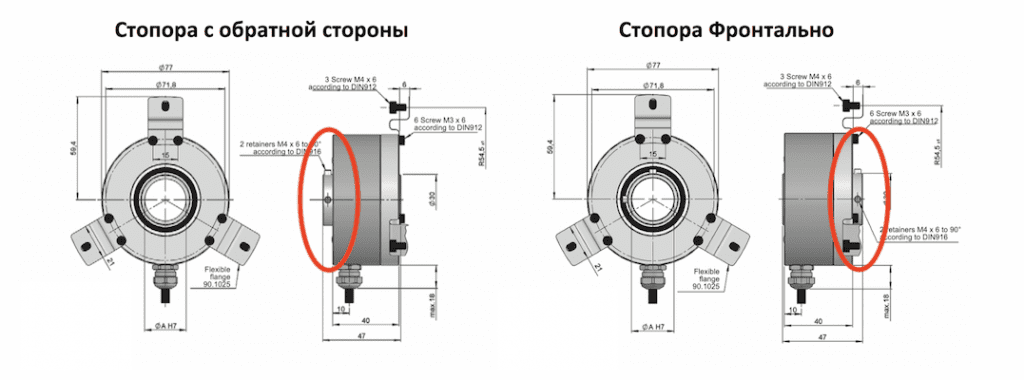

Инкрементальные серии 77, 80 могут быть изготовлены с фиксацией вала двумя стопорными винтами. Выступ для фиксации может быть выполнен фронтально (со стороны монтажного фланца) или с обратной стороны (со стороны крышки). Решение отличается гибкостью, но стопора подходят не для всех применений. Зажимное кольцо используется в моделях FR77, FR80. Такое исполнение может быть дороже, но имеет большую надёжность крепления на валу двигателя. Доступно только фронтальное исполнение.
Подробнее про энкодер 77, FR77 – посадочный вал до 25 мм;
Производитель Hohner прочно удерживает нишу инкрементальных энкодеров. В своем портфолио объединяет оптимальные по цене и срокам решения:
- Сквозной (hollow, thru) / глухой (hub) проходной вал от 4 мм до 42 мм
- Габариты от 24 мм до 100 мм
- Разрешение от 100 имп/об до 5000 имп/об и выше
- Все датчики с полым валом имеют прочные алюминиевые корпуса
- степень защиты до IP65, есть спец версии с IP67 / IP68
- Выходные сигналы и протоколы обмена:
Инкрементальные RS422 (TTL) 5 В или 11-30 В; Push-Pull (HTL, 5-30 В) Абсолютные (с меньшим диаметром вала) SSI, BISS, EtherCAT, DeviceNET, CANOpen, ProfiBus, ProfiNet
- Выходной соединительный кабель или разъемы
Датчики могут поставляться в комплекте с упругими элементами, ответными разъемами M12. Специальная доработка под требования заказчика также возможна.
Конфигурации энкодера с проходным валом от Posital Fraba (Позитал Фраба)
OCD-INS00 (5В), OCD-INR00 (11-30В), OCD-INH00 (5-30В) имеют только исполнение с зажимным кольцом с монтажной стороны. Очень широкий выбор диаметров от 15 до 44,45 мм. Преобразователи перемещений этого производителя также могут иметь:
- Сквозной / глухой вал от 3/8 дюйма (9,52 мм) до 1 ¾ дюйма (44,5 мм).
- Габариты от 2 ¼ дюйма (58 мм) до 5/8 и 1 ¾ дюйма (77 – 100 мм)
- Разрешение от 360 имп/об до 4096 имп/об
- Все датчики с полым валом имеют прочные алюминиевые корпуса
- степень защиты IP65
- Выходные сигналы и протоколы обмена:
Инкрементальные RS422 (TTL) 5 В или 11-30 В; Push-Pull (HTL, 5-30 В)
Абсолютные (с меньшим диаметром вала) SSI, BISS, EtherCAT, DeviceNET, CANOpen, ProfiBus, ProfiNet - Выходной соединительный кабель или разъемы
Доступные к поставке элементы крепления, ответные разъемы M12, М23 уточняются при заказе.
Особенности конструкции
Для создания конструкции с валом большого диаметра используют специальные подшипники, усиленный корпус, оптические / магнитные диски, особые печатные платы. Важной особенностью является правильный выбор упругого элемента. Такие датчики имеют большую массу и больший момент трогания. Они требуют прочных, но достаточно гибких элементов для крепления.

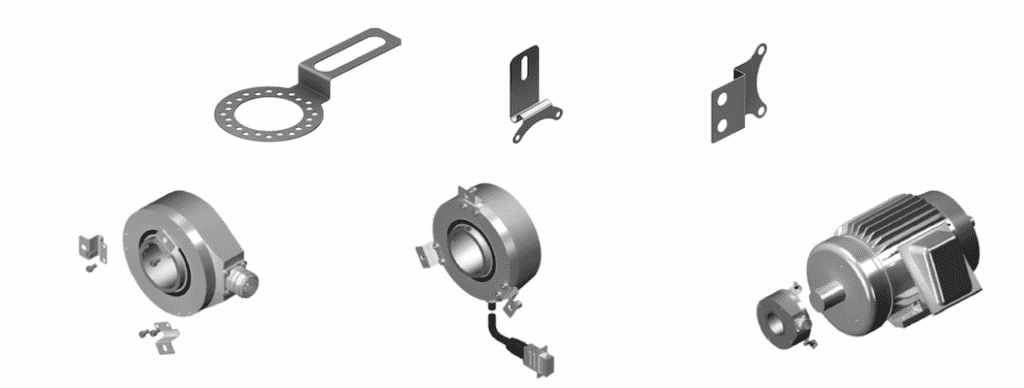

Упругий элемент служит не только для фиксации корпуса, но и для устранения несoосности при монтаже, компенсации радиальных / аксиальных биений при вращении мотора, иногда служат температурной развязкой.
Также такие преобразователи часто ставятся на мощные моторы. Для защиты от микротоков, возникающих при работе таких двигателей, иногда могут запрашивать валы или прокладки / втулки из изоляционных материалов.
Применение энкодеров с валом 28, 30, 38, 40, 42 мм и более
Количество установок с применением подобного оборудования растет с ростом уровня автоматизации. На сегодня устройства получили широкое распространение в таких сферах, как:
- Крановая техника
- Двигатели, моторы (в частности АДЧР)
- Лифтовые лебедки
- Эскалаторы
- Поворотные столы
- Антенны
- Насосное оборудование
- Мотор-редукторы

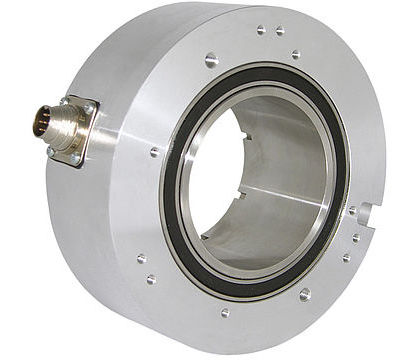

Что делать, если нужен датчик с валом диметром более 45 мм?
Компания ФЭНКО предлагает помощь в подборе, поставке, заказе датчиков с полым валом и другими параметрами. Если Вы не нашли в этой статье подходящие для своих задач решения, мы будем рады помочь в подборе альтернативных решений. Ими могут оказаться преобразователи:
- с подшипниковым узлом и диаметром вала более 50 мм

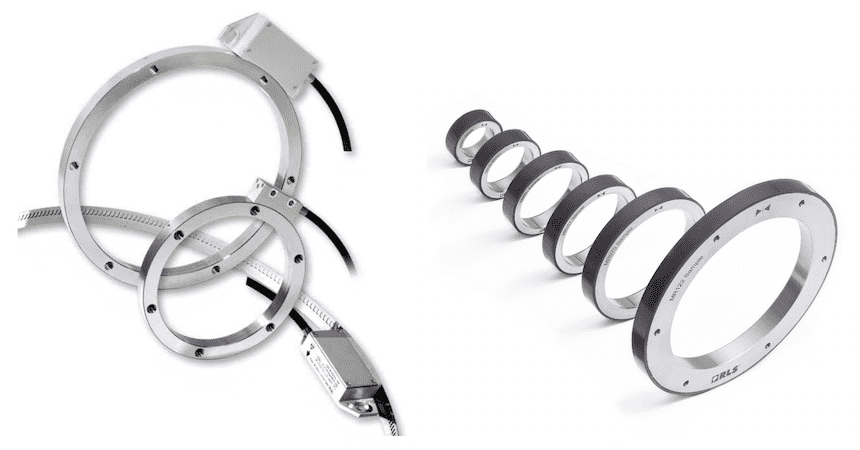

- без подшипниковые на кольце (кольцевые энкодеры)
- специально разработанные под Ваши задачи
Будем рады ответить на Ваши вопросы по телефону 8-800-201-95-09, электронной почте sales@f-enco.ru или через форму обратной связи.
