Подробно рассказываем о трех возможных вариантах замены советских ВЕ178 и современных ВЕ178АБ.15В и 5В - TTL на современные аналоги. А также о замене модели с маховиком ВЕ178А-1.
Как заменить датчик ВЕ 178А и ВЕ178А5 на современный аналог
Решения на замену ВЕ178 от ФЭНКО
Производилось три основных вида со старыми советскими наименованиями:
-
ВЕ178А, напряжение питания 15 В, сигнал прямоугольный импульс высокой логики.
-
ВЕ178А5, питание 5 В, сигнал прямоугольный импульс.
Указанные выше модели имели число импульсов (количество периодов выходного сигнала) на один оборот вала преобразователя, обозначаемое Z. Z могло быть 600, 1000, 1024, 2048, 2500 и другое. Наиболее распространенными были 1000, 1024 и 2500.
-

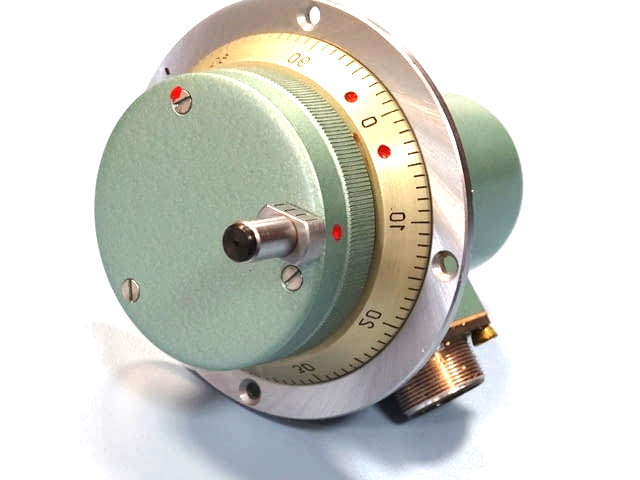

модели ВЕ178А1 и ВЕ178А5-1 с Z = 100 стоит выделить отдельно. Данные преобразователи имели установленный на валу штурвал с рисками (100 делений) для удобства регулировки ручной подачи на станке.
Все датчики имели 10ти контактный круглый разъем с внешней резьбой на корпусе. Обозначение разъема ОНЦ-РГ-09, подробнее о соединителе см. ниже.
Аналоги для ВЕ178А (современное название ВЕ178АБ.15В – TTL)
- питание
- тип выходного сигнала
- цельный вал с определенным диаметром и вылетом
- специальный фланец с 4мя отверстиями для крепления
Подробнее см. по ссылке
- датчик имеет удобный кабельный вывод радиально, без разъема на конце;
- возможна поставка в комплекте кабельного разъема вилка, как на ВЕ178;
- модель имеет универсальные параметры:
- число импульсов от 1 до 65536;
- TTL и HTL сигнал;
- напряжение питание от 5 до 30 В;
- данный датчик Вы можете программировать самостоятельно. Подробнее на нашем ВИДЕО:
- Z: 600, 1000, 1024, 2048, 2500 или иное до 65536;
- возможно задавать выходной сигнал как у версии 178А и 178А5;
- направление увеличения счета: по часовой стрелке или против;
- присоединительные размеры совпадают с ВЕ 178
Замена 2 Преобразователь угловых перемещений ЛИР-158Б-1-Н-хххххх-(10-30)-ПИ-8

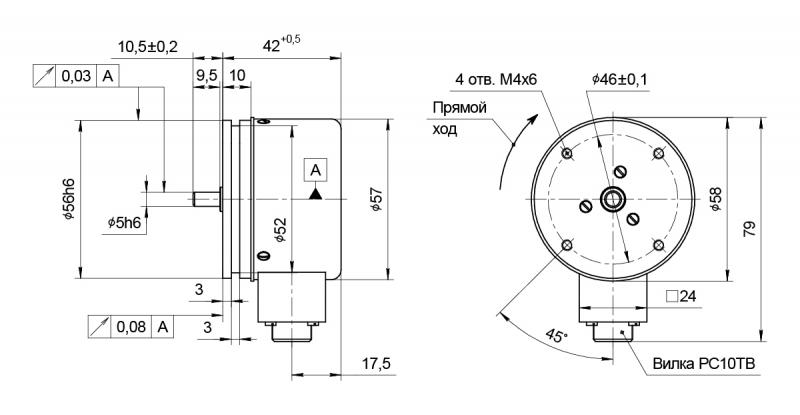

Подробное общее описание по ссылке, а также детальный чертеж ЛИР-158Б.
- питание от 10 до 30 вольт;
- HTL выход;
- Фиксированное число импульсов (Z) 1000, 1024, 2048, 2500 на оборот. Иное Z по запросу;
- датчик имеет разъем РС10ТВ 10ти контактный радиально;
- может поставляться в комплекте с переходником с разъема РС10 на разъем ВЕ178;
Пример заказа ЛИР-158Б-1-Н-002500-(10-30)-ПИ-8 и Переходник РС10-ВЕ178-15

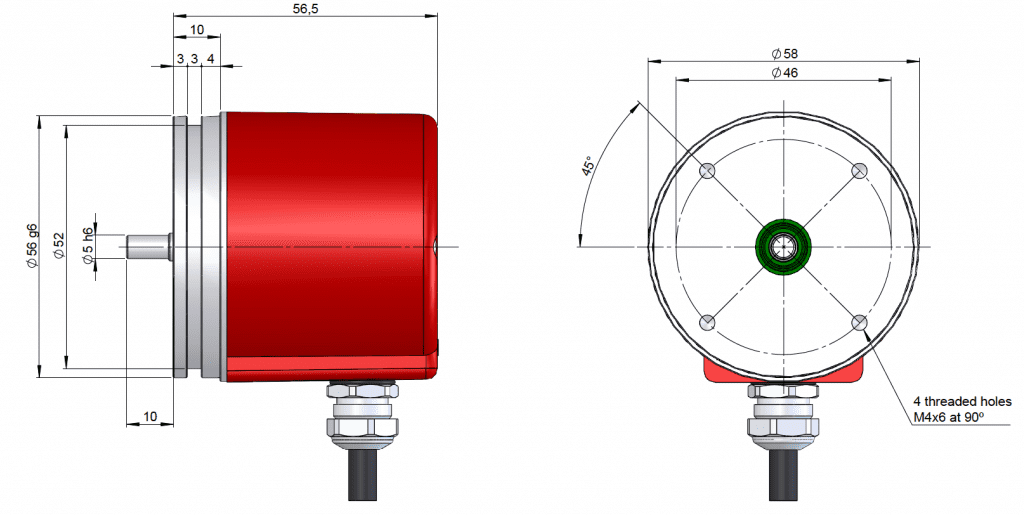

Замена 3 Энкодер 58-XX12X-xxxx.BN97
- питание от 5 до 30 вольт;
- TTL или HTL выход зависит от питающего напряжения (при подаче 5 В -> выход TTL, при 15 В -> выход HTL)
- Фиксированное число импульсов (Z) 1000, 1024, 2048, 2500 на оборот. Иное Z по запросу;
- датчик имеет кабель радиально;
- может поставляться в комплекте с вилкой кабельной с подключением как на ВЕ178;
Аналог ВЕ 178А5 (современное обозначение ВЕ178АБ.5В – TTL)
Описание см выше
Пример заказа PR178A5/1-1000 в комплекте с разъемом вилкой кабельной ВЕ178
Аналог 2 Преобразователь угловых перемещений ЛИР-158Б-1-Н-хххххх-05-ПИ-8
- питание 5 вольт;
- TTL выход;
- Фиксированное число импульсов 1000, 1024, 2048, 2500 на оборот. Или иное по запросу;
- датчик имеет разъем РС10ТВ 10ти контактный радиально;
- может поставляться в комплекте с переходником с разъема РС10 на разъем ВЕ178;
Аналог 3 Энкодер 58-XX12X-xxxx.BN97
Описание и пример заказа см выше
Замена ВЕ178А-1 и ВЕ178А5-1

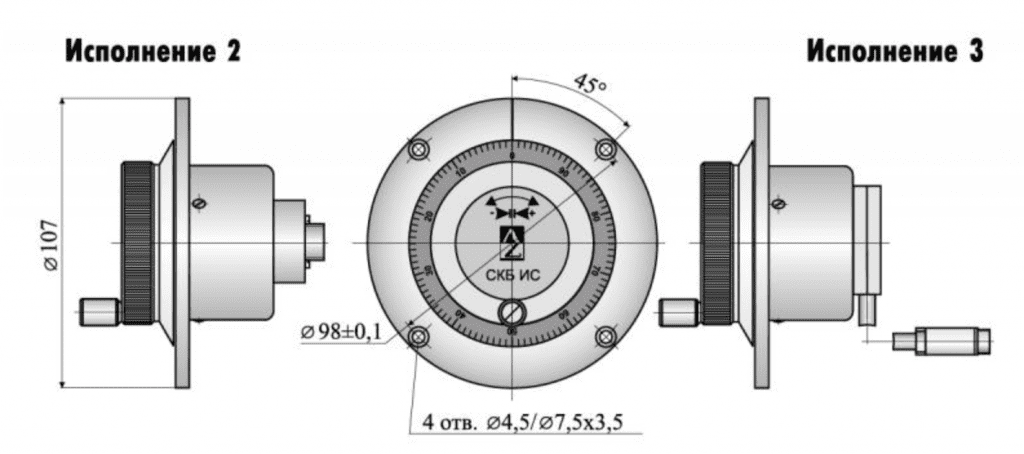

5ти вольтовую модель ВЕ178А5-1 - ЛИР-601Б-2-Н-000100-05-ПИ-8.
Подробности уточняйте у наших менеджеров.
Цена датчика. Наличие на складе.
-
Энкодер PR178 практически всегда имеется на складе. Самостоятельное задание параметров в течение максимум 1 минуты делает датчик незаменимым в случае срочной сервисной замены.
-
Преобразователи угловых перемещений ЛИР-158Б-1-Н-хххххх-xx-ПИ-8 с ходовыми разрешениями могут быть на складе. В случае отсутствия на складских остатках срок изготовления зависит от количества и составляет около 2-4 недель.
-
Энкодер 58-XX12X-xxxx.BN97 является новой экономичной моделью с фиксированным числом импульсов, аналогичными присоединительными размерами, универсальными питанием и типом выходного сигнала. Наличие, срок поставки и цену уточняйте у наших менеджеров sales@f-enco.ru или по телефону 8-800-201-95-09 (для РФ), +7 812-981-68-27 для (РФ, Республик Беларусь, Армения, Казахстан)
Коммерческое предложение на 2020 год см по ссылке.
Паспорт преобразователя угловых перемещений ВЕ178. Габариты

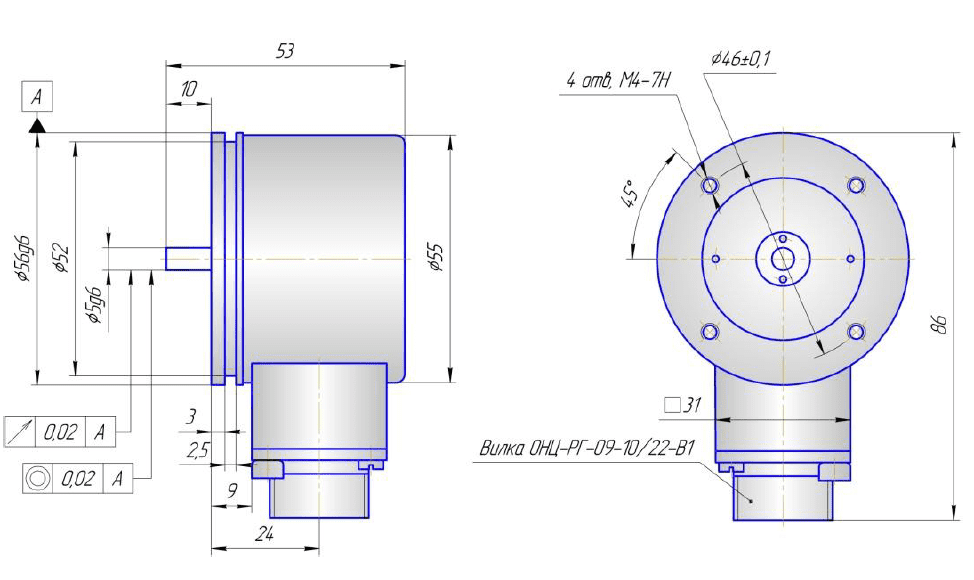

Габариты современных моделей ВЕ178АБ.15В – TTL и ВЕ178АБ.5В – TTL представлены на рисунке ниже
Выдержка из технического описания по ссылке.
Номер технических условий на старых моделях ТУ2-024-5805-84. ТУ, по которым изготавливаются современные преобразователи угловых перемещений фотоэлектрические (ПУФ) ВЕ – ТУ РБ 300207906.075-2003.
Тип выходного сигнала
В таблице приведены основные характеристики современного преобразователя угловых перемещений.
Наименование параметров | ВЕ178АБ.5В-TTL | ВЕ178АБ.15В-TTL |
Напряжение питания, В / Ток потребления, А | 5 / 0,16 | 15 / 0,14 |
Вид выходных сигналов | прямоугольный импульс | |
Уровень выходных сигналов: в состоянии лог. "0", В не более в состоянии лог. "1", В не менее |
0,5 2,4 |
1,5 10 |
Количество периодов выходных сигналов за один оборот вала - U1, U1, U2, U2 (Z = дискретность ПУФ) - сигналов U0, U0 |
1000, 1024, 2500 1 |
|
Длительность сигнала U0 в долях периода основного сигнала U1 |
0,25+/- 0,125 | |
Диапазон частот формирования импульсов, кГЦ |
до 130 | |
Класс точности | 8 - 300", 7 - 150" | |
Степень защиты от внешних воздействий | IP64 | |
Масса, кг | 0,39 |

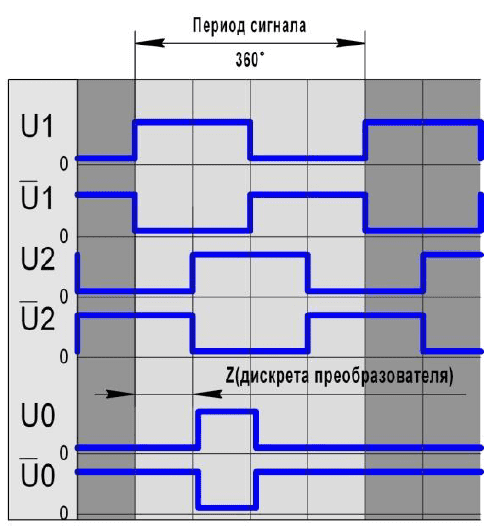

Диаграмма выходных сигналов

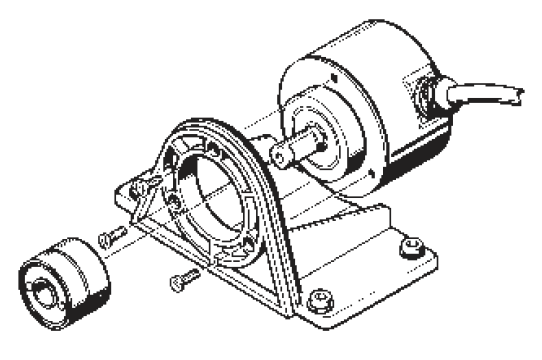

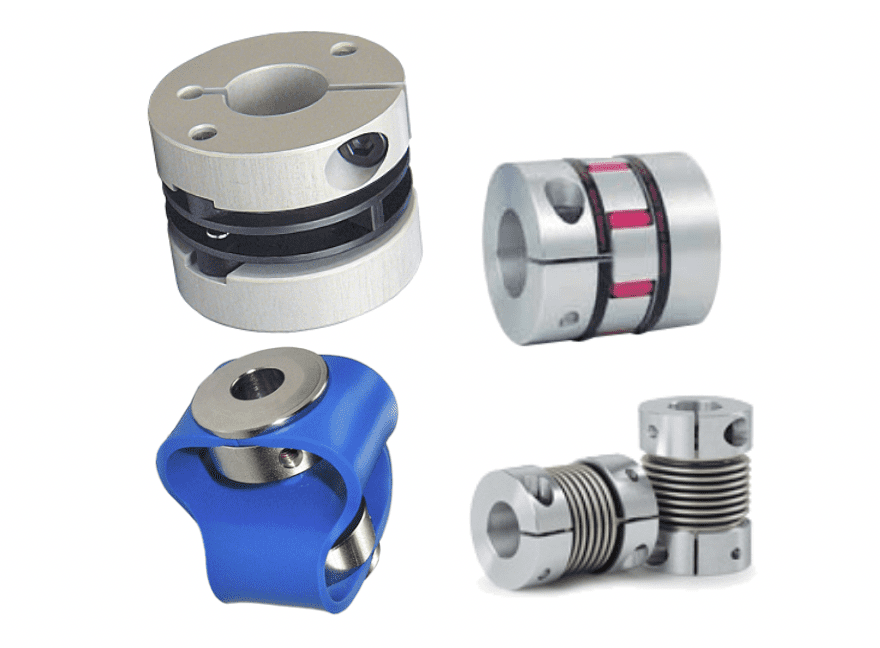

Соединительная муфта для ВЕ178
В комплекте с датчиком могут поставляться соединительные муфты с соответствующими диаметрами соединения под валы. С одной стороны муфты диаметр под цельный вал преобразователя с другой стороны под мотор или исполнительный механизм (например, ЛИР-801-5-5):
Дисковые, Разрезные, Сильфонные, Кулачковые и другие
Соединительный разъем ОНЦ на ВЕ-178. Распиновка.
На угловых преобразователях устанавливались разъемы ОНЦ-РГ-09 с условным размером корпуса 22. Распиновку разъема предоставляем по отдельному запросу.

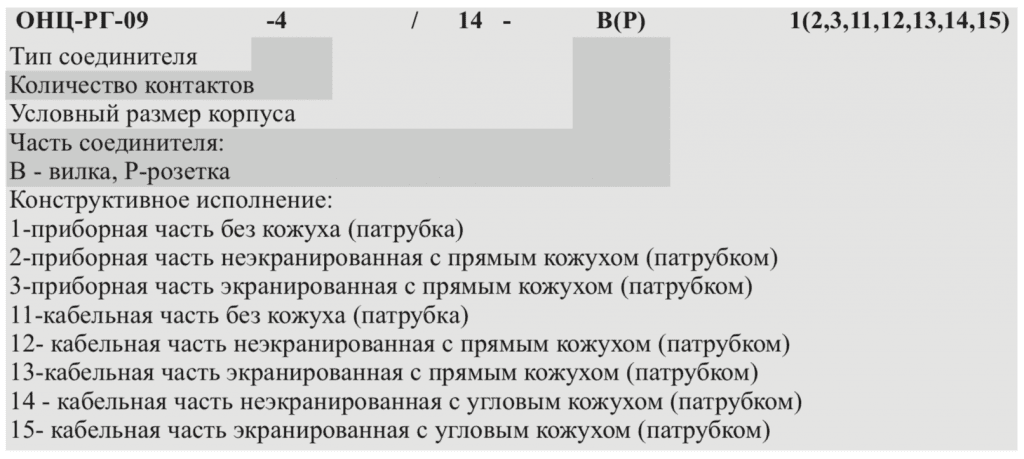

Код заказа разъема
Ссылка на техническое описание разъемов ОНЦ-РГ-09
Имеется функциональный аналог 2РМ22, подробности уточняйте у наших менеджеров.
