Инкрементальный угловой энкодер: принцип работы, области применения

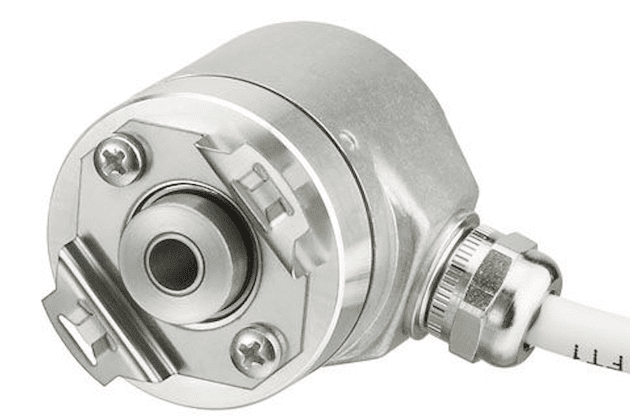

Инкрементальные энкодеры
Еще называют относительный датчик (угла, обратной связи или линейный), перемещений, счетчик импульсов. Определяет относительное перемещение, учитывая только разницу между измерениями. Электроника с датчика посылает импульсы (часто называемые квадратурными) по каналам, а смещения в этих импульсах указывают на направление и величину перемещения / движения. Устройства обеспечивают отличную обратную связь по скорости, пройденному пути. Поскольку используется небольшое количество измерительных элементов, такие системы являются простыми, недорогими, надежными. Тем не менее, данные преобразователи чувствительны к таким факторам окружающей среды, как вибрация (негативное влияние уменьшается по мере улучшения технологии измерений), могут терять разрешающую способность на высоких оборотах из-за ограничений по выходной частоте. Они также ограничены возможностью предоставления информации только о перемещении, поэтому для вычисления позиции такие датчики требуют наличия маркера исходного (нолевого) положения, обычно это референтная (нолевая) метка.
Ситуации, когда необходимо применять абсолютные энкодеры
Абсолютный угловой датчик самостоятельно определяет данные о положении - ему не нужно полагаться на внешнюю электронику, чтобы выдать реальное текущее положение. Абсолютные преобразователи позволяют работать без дополнительных внешних компонентов и с повышенным быстродействием станкам и системам, которые:
- полагаются на нелинейное позиционирование
- обрабатывают большие детали
- имеют длительный рабочий цикл
В реальной жизни абсолютные энкодеры обеспечивают более высокую точность работы оборудования:
- Обратная связь в многоосевых станках с ЧПУ, используемых при производстве всевозможных деталей
- Автоматическое определение высоты больничных коек с подъемным механизмом ножничного типа
- Точное перемещение портальных осей для больших транспортных средств, таких как краны или морские / карьерные подъемники
- Перемещение автоматических дверей или отсеков без конечных выключателей
- Непрерывное точное роботизированное движение даже после сбоя питания
Очевидной сильной стороной абсолютных датчиков, особенно по сравнению с резольверами или инкрементальными аналогами, является влияние на общую производительность их точности и скорости определения положения.
Принцип работы инкрементального энкодера

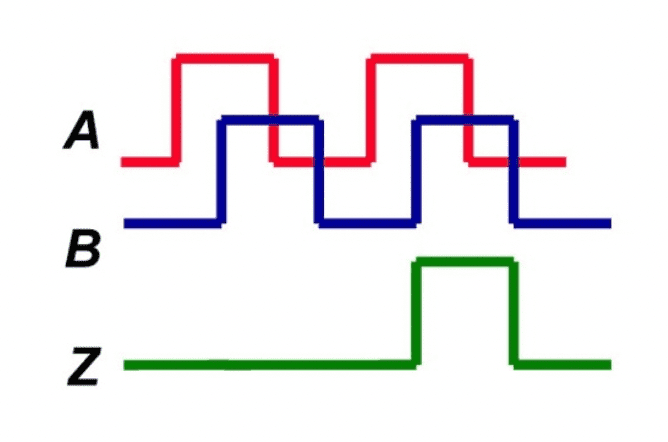

Устройство выдает определенное количество импульсов за один оборот вала. Выходом может быть одиночный канал (часто называют «A») или два канала («A», «B»), которые смещены относительно друг друга для. Смещение каналов позволяет выявить направление вращения. Смещение фаз двух сигналов называется квадратурой. Стандартно прибор состоит из оптико-механического подшипникового узла, печатной платы, корпуса, выходного соединителя. Печатная плата содержит сенсорную матрицу, которая регистрирует два первичных сигнала с целью дальнейшей обработки.
Дополнительные выходы датчиков:
Канал референтной (ноль) метки (его называют "Z" или "R") в виде одного импульса на оборот служит для поиска нолевой позиции или для контроля работы выходов A, B. Эта метка может быть привязана к A или B в их различных состояниях. Она также может быть различной по ширине.
Коммутация с помощью U, V, W треков может быть предусмотрена в некоторых преобразователях. Треки согласуются с коммутирующими обмотками серводвигателей. Они также обеспечивают возможность подачи с электропривода или усилителя в каждую обмотку двигателя тока нужной силы в правильной последовательности.
Альтернативы инкрементальным энкодерам: резольверы, абсолютные энкодеры, энкодеры с аналоговым сигналом.
Применение инкрементальных энкодеров
Прибор разработан как универсальный, настраиваемый в соответствии с широким спектром задач сенсор. Выделяют три обширные области использования в зависимости от внешних условий:
- Тяжелые условия эксплуатации: агрессивная рабочая среда с высокой вероятностью воздействия загрязнений, влаги, высокой температуры, ударов, вибрации, как, например, на целлюлозно-бумажных, сталелитейных, деревообрабатывающих заводах.
- Промышленная автоматизация: общепроизводственные рабочие условия, которые требует стандартного класса защиты IP, устойчивости к средней силы ударам, вибрация, температурным колебаниям, как например, на заводах по производству продуктов питания, напитков, текстильных заводах, на автоматизированном заводском оборудовании в целом.
- Легкие промышленные условия / Сервоустройства: сфера контроля перемещений и позиционирования с высокими требованиями к точностным, температурным характеристикам, например, робототехника, электроника, полупроводниковое приборостроение.
Оптические угловые энкодеры
Используют метод прохождения света через специальный индикаторный растр (шкалу) для определения положения вала, следовательно, объекта.
Самую простую конструкцию среди оптических угловых датчиков имеет модель с «щелевой» (по принципу расчески) маской (индикаторной пластиной), но существует ряд других исполнений, которые обеспечивают еще большую стабильность и эффективность работы.
