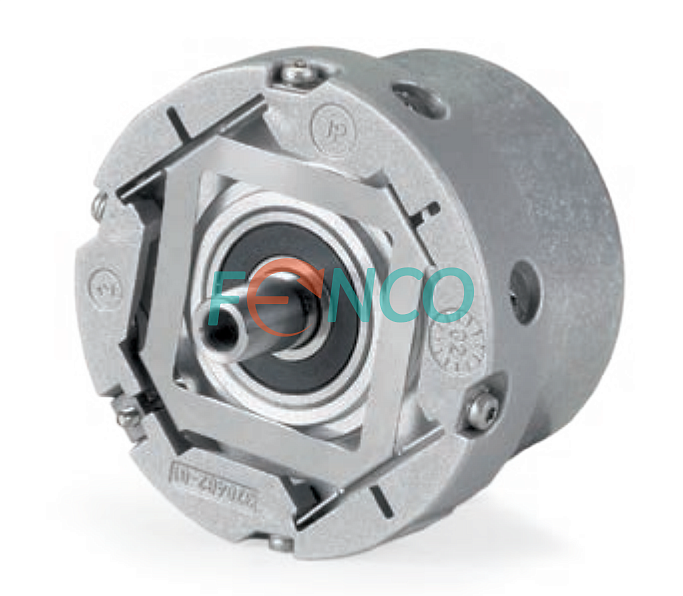

Энкодер ERN 1387 Heidenhain
Артикул:
ERN 1387 Heidenhain
Замена энкодеров ERN 1387 производителя Heidenhain
Подробнее
Под заказ
Варианты аналогов:
Описание
Характеристики датчика ERN 1387
| Диаметр корпуса | 58 мм |
| Тип фланца |
Зажимной |
|
Тип вала |
Конусный вал |
| Диаметр вала |
1:10 с диаметром основания 9,25 мм |
| Напряжение питания |
5 +/- 0.25 В |
| Тип выходного сигнала | 1 VPP |
| Тип соединителя | Кабель |
| Вывод соединителя | Радиально |
|
Степень защиты от внешней среды |
IP 40 |
|
Диапазон рабочих температур |
от -40 до + 120 С |
|
Допустимая нагрузка на вал |
|
| Масса | около 0,25 кг |
| Удар | 2000 g (100 ms) |
| Вибрация | 300 g (55 ... 2000 Hz) |
|
Доступное разрешение импульсов на оборот (имп/об) |
2048 |
Абсолютные энкодеры ERN1387 от Heidenhain

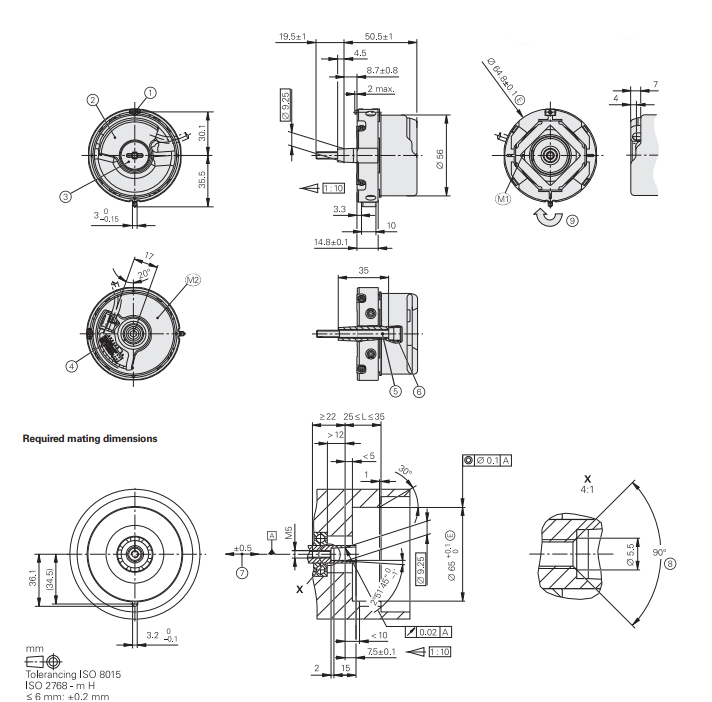

Особенности конструкции
Габарит корпуса 58 мм. Может иметь стандартные исполнения с разжимным фланцем - муфтой, с упругими элементом. Цельный вал является конусным 1:10. Исполнение с разжимным фланцем и конусным валом является широко распространенными в серводвигателях и безредукторных лебедках, датчики активно используются в моторах Siemens и в лифтах. Конструктивное исполнение возможно с кабельным выводом радиально.
Электрические параметры, выходные интерфейсы, разрешающая способность
Отличительной особенностью является тип сигнала: одна синусоида на оборот + дополнительный инкрементальный синусный сигнал 1Vpp. Обычно обозначается как SIN/COS + SIN/COS.
Данный тип сигнала и механический интерфейс широко распространены в лифтостроительной и двигателестроительной отраслях.
Важно, что энкодер имея данный выходной интерфейс может подключаться к преобразователям частоты ABB, DANFOSS, NIDEC, KEB, ZIEHL ABBEG и др.
Применение
Датчик применяется в различных отраслях промышленности, синусный тип сигнала и конусный вал больше всего подходит для:
- применения в качестве датчика обратной связи моторов
- металлообрабатывающие станки
- промышленные принтеры
- лифтовое оборудование
