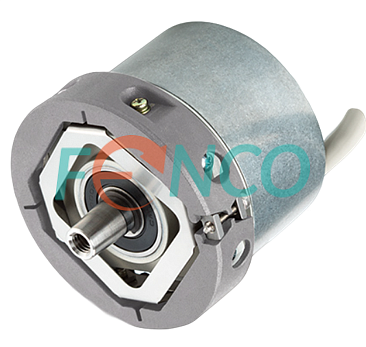

Энкодер SMRS64S HOHNER
Хит
SIN/COS + SIN/COS 1 Vpp
Артикул:
SMRS64S HOHNER
Абсолютный энкодер с сигналом SIN/COS + SIN/COS SMRS64S
Энкодер с сигналом SIN/COS + SIN/COS 1 Vpp
Подробнее
Под заказ
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Актуальную стоимость и сроки поставки уточняйте у наших менеджеров.
Цены
| Название |
Артикул
|
Цена | В наличии | ||||
|
SMRS64S-122060122048KE |
Цена по запросу
|
Под заказ | Купить | |||
|
Под заказ | |||||||
|
SMRS64S-121060122048BC |
Цена по запросу
|
Под заказ | Купить | |||
|
Под заказ | |||||||
|
SMRS64S-12X060122048KV |
Цена по запросу
|
Под заказ | Купить | |||
|
Под заказ | |||||||
|
SMRS64S-12X060122048LK |
Цена по запросу
|
Под заказ | Купить | |||
|
Под заказ | |||||||
|
SMRS64S-121060122048LP |
Цена по запросу
|
Под заказ | Купить | |||
|
Под заказ | |||||||
|
SMRS64S-1X1060122048KG |
Цена по запросу
|
Под заказ | Купить | |||
|
Под заказ | |||||||
|
SMRS64S-121060122048 |
Цена по запросу
|
Под заказ | Купить | |||
|
Под заказ | |||||||
|
SMRS64S-122060122048JQ |
Цена по запросу
|
Под заказ | Купить | |||
|
Под заказ | |||||||
|
SMRS64S-111060122048 |
Цена по запросу
|
Под заказ | Купить | |||
|
Под заказ | |||||||
|
SMRS64S-122060122048 |
Цена по запросу
|
Под заказ | Купить | |||
|
Под заказ | |||||||
|
SMRS64S-121060122048.BM |
Цена по запросу
|
Под заказ | Купить | |||
|
Под заказ | |||||||
|
SMRS64S-1X2060122048ITE001 |
Цена по запросу
|
Под заказ | Купить | |||
|
Под заказ | |||||||
|
SMRS64S-12206012-2048 |
Цена по запросу
|
Под заказ | Купить | |||
|
Под заказ | |||||||
|
SMRS64S-12206012-2048.KE |
Цена по запросу
|
Под заказ | Купить | |||
|
Под заказ | |||||||
|
SMRS64S-12X06012-2048.IM |
Цена по запросу
|
Под заказ | Купить | |||
|
Под заказ | |||||||
Описание
Общее описание SMRS64S Hohner
Синусно-косинусный инкрементальный энкодер (он же преобразователь перемещений) с конусным валом SMRS64S. Имеет cтепень защиты IP54 и напряжение питания 5 В.
Датчик SMRS64S Hohner. Особенности конструкции

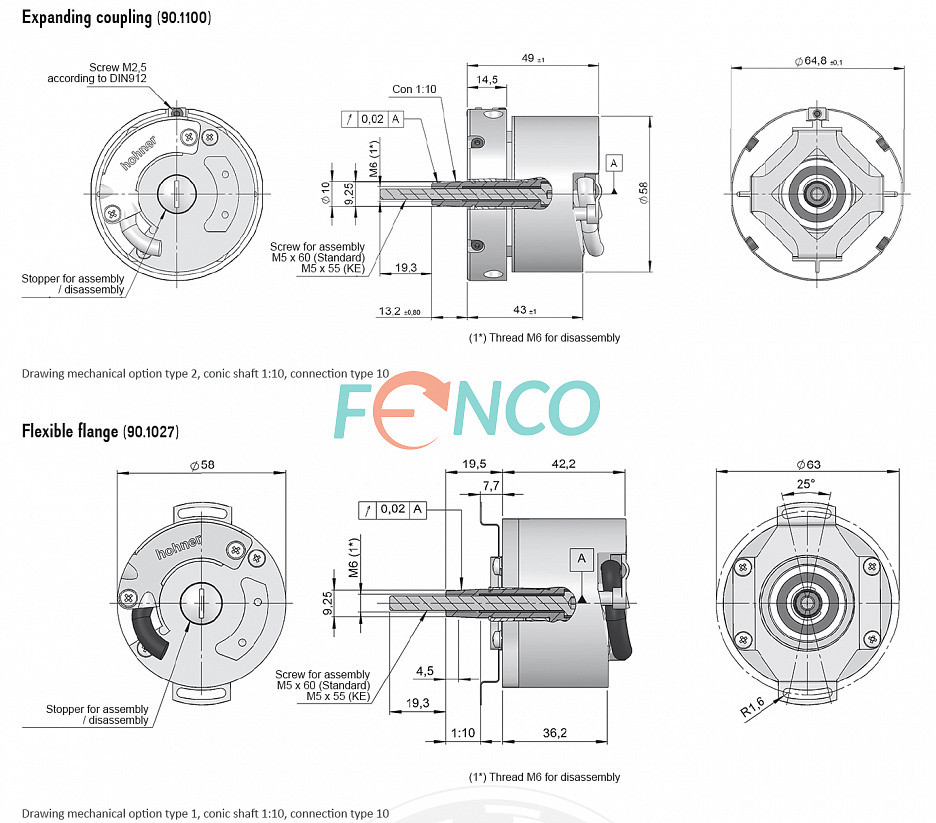

Габарит корпуса 58 мм. Может иметь стандартные исполнения с разжимным фланцем - муфтой, с упругими элементом. Цельный вал является конусным 1:10. Исполнение с разжимным фланцем и конусным валом является широко распространенными в серводвигателях и безредукторных лебедках, датчики активно используются в моторах Siemens и в лифтах. Конструктивное исполнение возможно с кабельным выводом радиально.
Электрические параметры, выходные интерфейсы, разрешающая способность
Отличительной особенностью является тип сигнала: одна синусоида на оборот + дополнительный инкрементальный синусный сигнал 1Vpp. Обычно обозначается как SIN/COS + SIN/COS.
Данный тип сигнала и механический интерфейс широко распространены в лифтостроительной и двигателестроитльной отраслях.
Важно, что энкодер имея данный выходной интерфейс может подключаться к преобразователям частоты ABB, DANFOSS, NIDEC, KEB, ZIEHL ABBEG и др.
Применение SMRS64S Hohner
Датчик применяется в различных отраслях промышленности, синусный тип сигнала и конусный вал больше всего подходит для:
применения в качестве датчика обратной связи моторов
- металлообрабатывающие станки
- промышленные принтеры
- лифтовое оборудование
| Бренд : | Hohner Automaticos |
| Модель : | SMRS64S |
| Метод измерения : | абсолютный + инкрементальный |
| Технология считывания : | оптическая |
| Тип продукции : | синусно-косинусный энкодер |
| Тип выходного сигнала / Выходной интерфейс : | SIN/COS, 1 Vpp |
| Разрешение : | 1 sin/cos на 360° |
| Дополнительный инкрементальный сигнал : | SIN/COS |
| Разрешение дополнительного сигнала : | 2048 имп/об |
| Напряжение питания : | 5 VDC ±10% |
| Ток потребления : | ≤ 90 mA |
| Максимальная рабочая скорость (выходная частота) : | 200 кГц |
| Максимальная механическая скорость : | 6000 об/мин |
| Диаметр корпуса, мм : | 58 |
| Тип вала : | конусный вал |
| Диаметр вала : | 1:10 (9,25 мм) |
| Тип фланца энкодера : | разжимная муфта или упругий элемент для крепления |
| Тип соединителя : | кабель или кабель с разъемом |
| Вывод соединителя : | тангенциальный |
| Допустимая аксиальная нагрузка на вал : | 40 Н |
| Диапазон рабочих температур : | от -20ºC до +80ºC |
| Степень защиты от внешней среды : | IP54 |
| Вибрационное ускорение (от 55 до 2000 Гц) : | 100 м/с² (10Гц…2000Гц) |
| Ударное ускорение (t = 11 мс) : | 1000 м/с² (6 мс) |
| Момент трогания ротора : | ≤ 0,02 Н·м |
| Момент инерции ротора : | ≤ 30 г·см² |
| Масса, кг : | 0,4 |
| Под заказ : | Да |
