Энкодер HSD38 NorthStar Dynapar

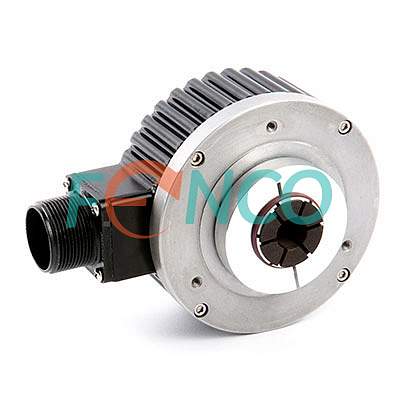

Инкрементальный угловой энкодер HSD38
Общее описание HSD38 NorthStar Dynapar
Инкрементальный угловой энкодер HSD38 разработан для применения в тяжелых условиях эксплуатации. В стандартном исполнении имеет сквозной полый вал с выбором диаметров из диапазона от 12 до 24 мм, от 1/2" до 1". Для крепления энкодера может быть использован упругий элемент и противоповоротный кронштейн. Выходной сигнал TTL, Push-Pull или Open Collector (OC). Разрешение до 5000 имп/об. Работает в широком диапазоне температур, обладает высокой степенью защиты от окружающих воздействий - IP67 и превосходной устойчивостью к ударам и вибрации. Оптический энкодер имеет небьющийся майларовый кодовый диск.
Датчик HSD38 NorthStar Dynapar. Особенности конструкции

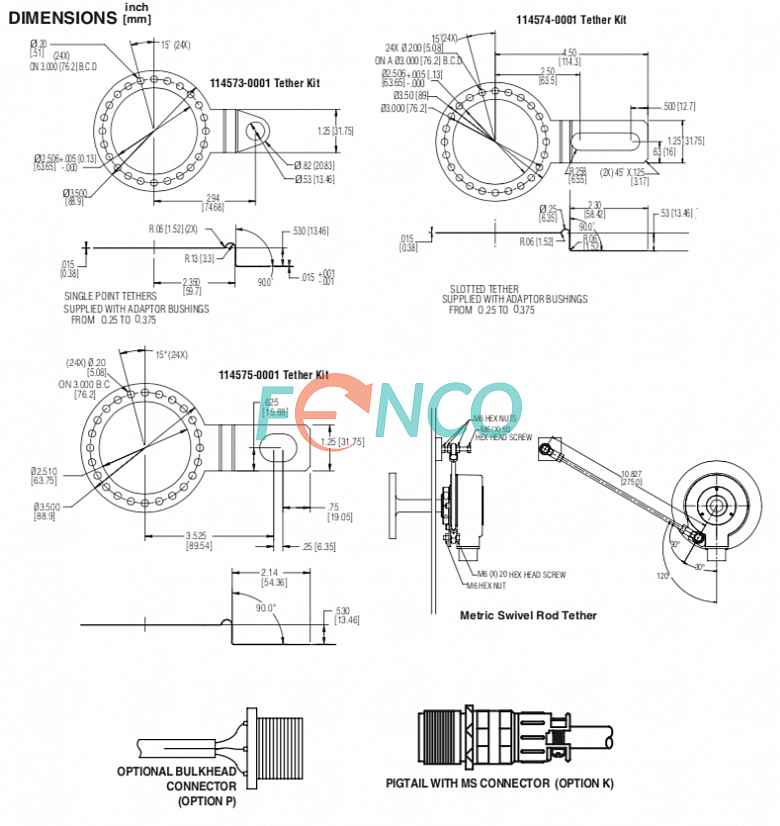

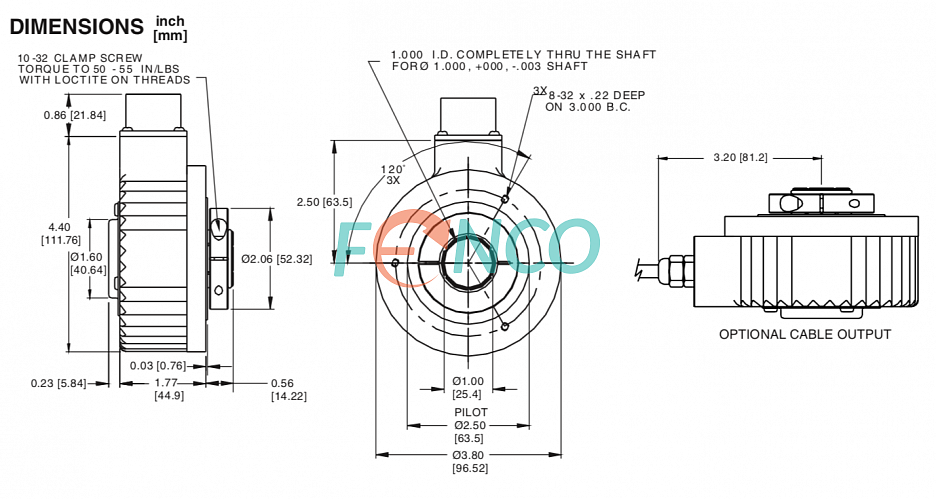

Габарит корпуса 96,5 мм удовлетворяет общепромышленным требованиям. Материал корпуса - алюминий. В стандартном исполнении имеет сквозной полый вал диаметром 12, 15, 16 или 20 мм; 1/2", 5/8", 7/8", 3/4" или 1". Для фиксации на валу служит зажимное кольцо. Для валов диаметром 1" могут применяться изоляционные вставки. Для компенсации несоосности и удобства монтажа предлагается несколько вариантов упругих элементов. Энкодер может быть укомплектован противоповоротным кронштейном. Конструктивное исполнение с радиальным разъемом или кабелем (с разъемом или без). К заказу доступны ответные части разъемов.
Электрические параметры, выходные интерфейсы, разрешающая способность
Имеет универсальный расширенный диапазон питающего напряжения от 5 до 26 В. Выходной сигнал - TTL (A,/A,B,/B,I,/I), Push-Pull или Open Collector. Выбор разрешений датчика из ряда до 5000 имп/об. Имеет защиту от короткого замыкания и неправильного подключения.
Применение HSD38 NorthStar Dynapar
Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:
- химической промышленности
- нефтяной промышленности
- газовой промышленности
- прокатных станах
- морском оборудовании
- и др.
Купить инкрементальный угловой энкодер HSD38 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
Бренд : | NORTHSTAR |
Модель : | HSD38 |
Метод измерения : | инкрементальный |
Технология считывания : | оптическая |
Тип продукции : | энкодер для тяжелых условий |
Сертификация : | CE, ROHS |
Тип выходного сигнала / Выходной интерфейс : | TTL или Push-Pull или NPN Open Collector |
Разрешение : | до 5000 имп/об |
Напряжение питания : | 5…26 VDC |
Ток потребления : | ≤ 80 mA (без нагрузки) |
Максимальная рабочая скорость (выходная частота) : | 125 кГц |
Максимальная механическая скорость : | 6000 об/мин |
Диаметр корпуса, мм : | 96,5 |
Тип вала : | сквозной полый вал |
Диаметр вала : | Ø от 12 до 20 мм, от 1/2" до 1" |
Тип фланца энкодера : | упругий элемент для крепления или противоповоротный механизм |
Тип соединителя : | кабель, разъем или кабель с разъемом |
Вывод соединителя : | радиальный |
Диапазон рабочих температур : | от -40ºC до +100ºC |
Степень защиты от внешней среды : | IP67 |
Вибрационное ускорение (от 55 до 2000 Гц) : | 20G |
Ударное ускорение (t = 11 мс) : | 50G |
Момент трогания ротора : | ≤ 0,056 Н·м |
Под заказ : | Да |
