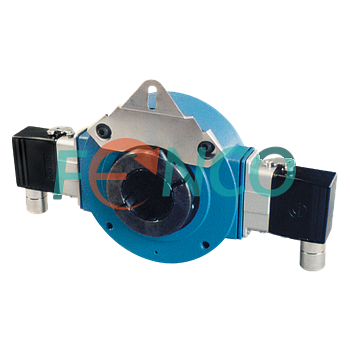

M4 Nidec Avtron
Инкрементальный угловой энкодер M4
Общее описание M4 Nidec Avtron
Инкрементальный угловой энкодер M4 разработан для применения в экстремальных условиях. В стандартном исполнении имеет полый вал диаметром от 12 до 60 мм. Выходной сигнал - TTL или HTL. Разрешение до 1200 имп/об. Доступно исполнение с двумя выходными сигналами. Работает в широком диапазоне температур, обладает высокой степенью защиты от окружающих воздействий и превосходной устойчивостью к ударам и вибрации.
Датчик M4 Nidec Avtron. Особенности конструкции

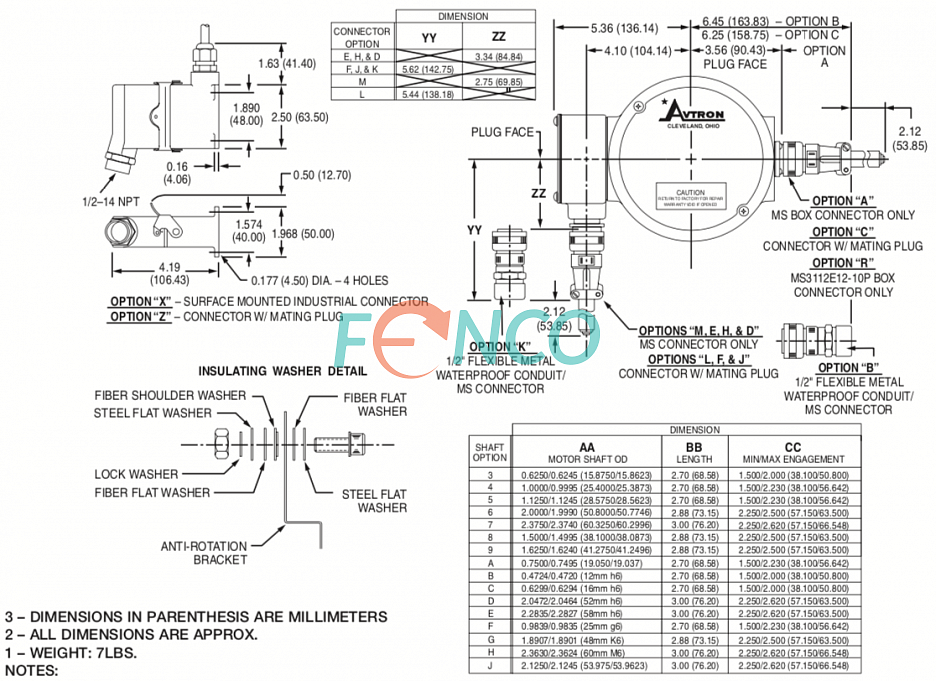

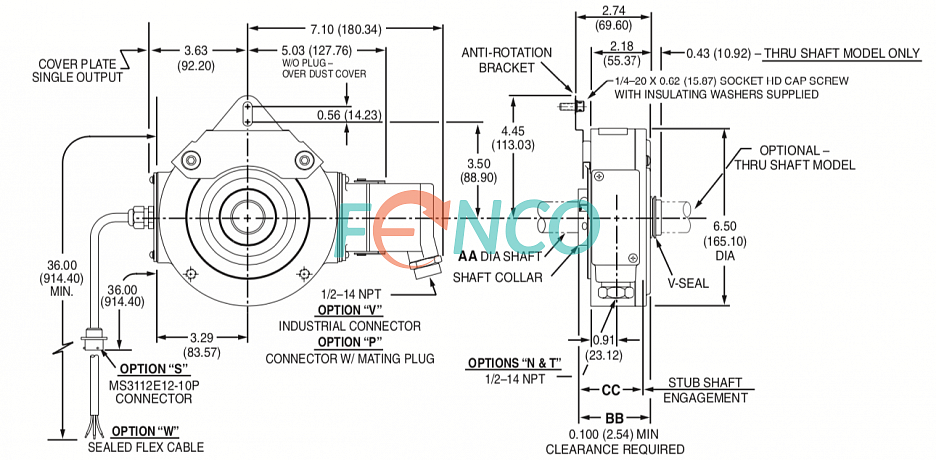

Диаметр корпуса - 167 мм. Высота энкодера - от 68 до 76 мм. Габаритные размеры зависят от выбранного исполнения, подробнее можно ознакомиться в разделе Чертежи. В стандартном исполнении имеет глухой полый вал диаметром от 12 до 60 мм. Для крепления энкодера предусмотрен противоповоротный кронштейн, для фиксации на валу - зажимное кольцо. К выбору заказчика - разнообразие разъемов и кабельных вводов, в том числе и для двух независимых выходных сигналов.
Электрические параметры, выходные интерфейсы, разрешающая способность
Имеет универсальный расширенный диапазон питающего напряжения от 5 до 24 В, от 12 до 24 В или от 5 до 18 В. Выходной сигнал - TTL или HTL. Доступно исполнение с двумя независимыми выходными сигналами. Выбор разрешений датчика из ряда до 1200 имп/об. Имеет защиту от короткого замыкания и неправильного подключения.
Применение M4 Nidec Avtron
Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:
- сталелитейном производстве
- горнодобывающей промышленности
- прокатных станах
- морском оборудовании
- и др.
Купить инкрементальный угловой энкодер M4 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
Бренд : | Nidec Avtron Automation Corporation |
Модель : | M4 |
Метод измерения : | инкрементальный |
Технология считывания : | магнитная |
Тип продукции : | энкодер для тяжелых условий |
Тип выходного сигнала / Выходной интерфейс : | TTL или HTL |
Разрешение : | до 1200 имп/об |
Напряжение питания : | 5…24 VDC, 5…18 V или 12…24 V |
Ток потребления : | ≤ 120 mA (без нагрузки) |
Максимальная рабочая скорость (выходная частота) : | 100 кГц |
Максимальная механическая скорость : | 5000 об/мин |
Тип вала : | глухой полый вал |
Диаметр вала : | Ø от 12 до 60 мм |
Тип соединителя : | кабельный ввод, кабель или разъем |
Диапазон рабочих температур : | от -40ºC до +80ºC |
Момент инерции ротора : | 14 -420 г·см² |
Под заказ : | Да |
