Энкодер SERIE 100H/DUO Hohner
TTL или HTL
Артикул:
SERIE 100H/DUO Hohner

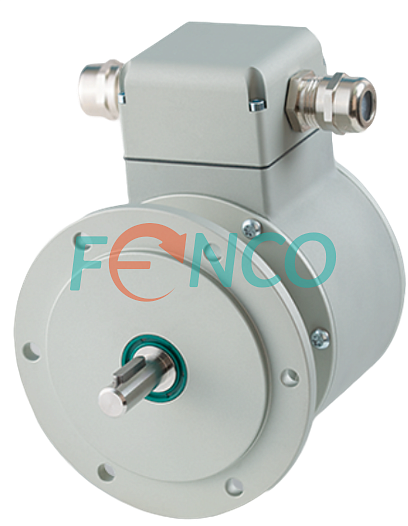

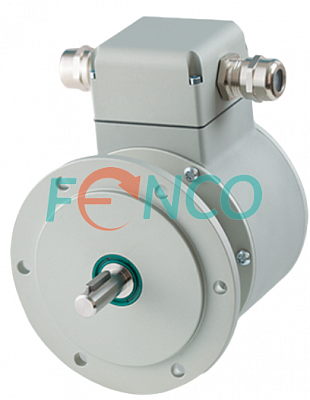

Serie 100H/DUO инкрементальный угловой энкодер Hohner
Инкрементальный угловой энкодер с полым валом для тяжелых условий эксплуатации
Подробнее
Под заказ
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Актуальную стоимость и сроки поставки уточняйте у наших менеджеров.
Цены
Описание
Общее описание Serie 100H/DUO Hohner
Инкрементальный угловой энкодер Serie 100H/DUO имеет исполнение с фланцем 100 мм и глухим полым валом диаметром 12 или 16 мм. Энкодер может комплектоваться противоповоротным кронштейном. Выходной сигнал - TTL или HTL. Разрешение до 5 000 имп/об. Энкодер предназначен для эксплуатации в тяжелых условиях: имеет повышенную защиту от ударов и вибраций, электрическую изоляцию вала и может быть выполнен в варианте с двумя выходными сигналами. Работает в широком диапазоне температур (в специальном исполнении от -40°C до +100°C) и обладает высокой степенью защиты от внешних воздействий - до IP66.
Данная модель подходит на замену энкодерам Baumer Hubner HOG 8 и 9, Leine & Linde 861, 862 и 865, Nidec Avtron HS44.
Датчик Serie 100H/DUO Hohner. Особенности конструкции

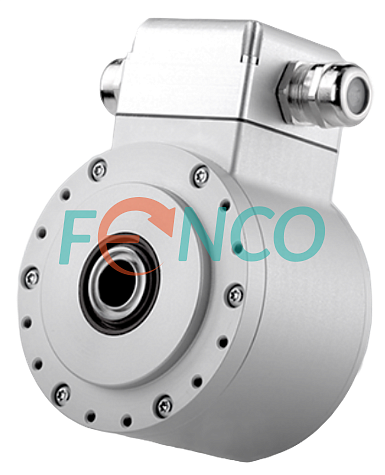

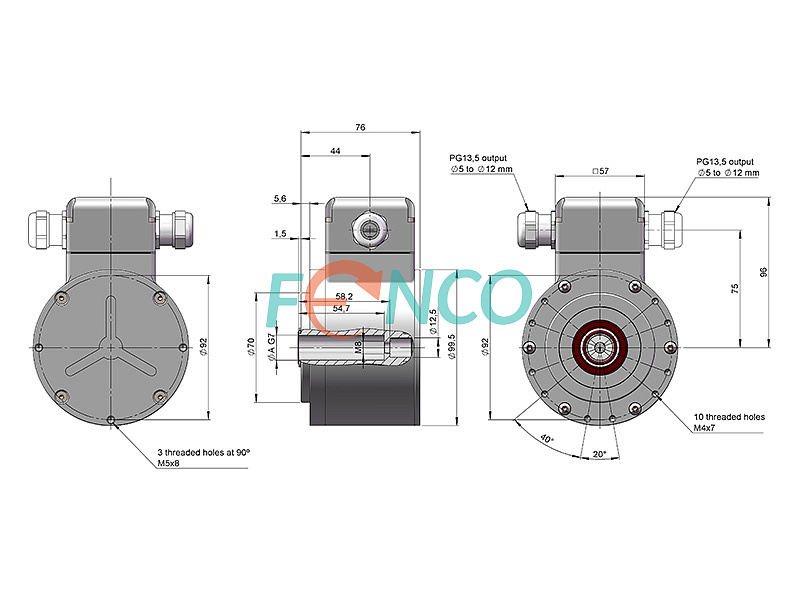

Энкодер выполнен в корпусе повышенной защищенности, имеет фланец диаметром 100 мм и глухой полый вал диаметром 11 мм. Вал изолирован, до 2,5 кВ. Энкодер оснащен гибридным подшипником, который увеличивает срок службы датчика. Электрическое подключение - поворотная (на 360°) клемная коробка с одним или двумя кабельными выводами.
Электрические параметры, выходные интерфейсы, разрешающая способность
Имеет универсальный расширенный диапазон питающего напряжения 9 - 30 В, или 5 В. Выходной сигнал - TTL или HTL. Выбор разрешений датчика из ряда до 5 000 имп/об. 1 референтная метка на оборот.
Применение Serie 100H/DUO Hohner
Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:
- прокатных станках
- морском оборудовании
- горнодобывающей промышленности
- оборудовании для обработки камня
- ветряных генераторах
- и др.
Купить инкрементальный угловой энкодер Serie 100H/DUO можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
| Бренд : | Hohner Automaticos |
| Модель : | Serie 100H DUO |
| Метод измерения : | инкрементальный |
| Технология считывания : | оптическая |
| Тип продукции : | энкодер для тяжелых условий |
| Тип выходного сигнала / Выходной интерфейс : | TTL или Push-Pull |
| Разрешение : | до 5000 имп/об |
| Напряжение питания : | 5 VDC ±5% или 11…30 VDC |
| Максимальная рабочая скорость (выходная частота) : | 200 или 300 кГц |
| Максимальная механическая скорость : | 6000 об/мин |
| Диаметр корпуса, мм : | 100 |
| Тип вала : | глухой полый вал |
| Диаметр вала : | Ø 12 или 16 мм |
| Тип соединителя : | кабельный ввод |
| Вывод соединителя : | радиальный |
| Допустимая аксиальная нагрузка на вал : | 400 Н |
| Диапазон рабочих температур : | от -20ºC до +80ºC/ от -40ºC до +80ºC/ от -20ºC до +100ºC |
| Степень защиты от внешней среды : | IP66 |
| Вибрационное ускорение (от 55 до 2000 Гц) : | 300 м/с² |
| Ударное ускорение (t = 11 мс) : | 2500 м/с² (6 мс) |
| Момент трогания ротора : | ≤ 0,07 Н·м |
| Момент инерции ротора : | ≤ 0,5 кг·см² |
| Масса, кг : | 1,7 |
| Под заказ : | Да |
