Энкодер DS-58 Netzer

Общее описание DS-58 Netzer

Абсолютный емкостной энкодер DS-58 выполнен в виде кольца и имеет бесподшипниковую конструкцию. Данный энкодер имеет общепромышленный размер с выстой корпуса всего 10 мм, что упрощает интеграцию в различные системы с дефицитом пространства. Ротор энкодера предназначен для посадки на вал диаметром 20 мм. Энкодер работает в широком диапазоне температур (возможно исполнение от -55°С до +125°С) и обладает высокой стойкостью к ударам и вибрации. Выходные сигналы SSI или BiSS. Разрешение энкодера 18, 19 или 20 бит. Точность системы до ±0.008°.

Угловой энкодер DS-58 Netzer. Особенности конструкции

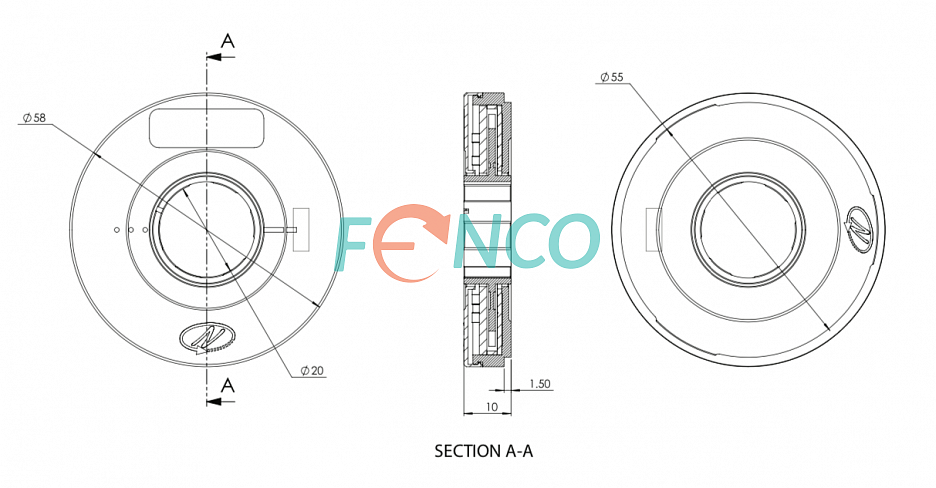

Конструктивно энкодер DS-58 состоит из трех узлов: два из них имеют элементы электроники и образуют статор, еще один узел - ротор датчика. Корпус энкодера имеет общепромышленный размер: диаметр - 58 мм, высота - 10 мм. Внутренний диаметр ротора - 20 мм. Датчик не имеет подшипникового узла. Энкодер комплектуется экранированным кабелем длиной 250 мм, без разъема.

Электрические параметры, выходные интерфейсы, разрешающая способность

Напряжение питания - 5 В. Разрешение энкодера в стандартном исполнении - 18 бит, опционально - 19 или 20 бит. Возможные интерфейсы вывода сигнала: BiSS-C или SSI, двоичный код.

Применение DS-58 Netzer

Емкостной кольцевой энкодер применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

Купить абсолютный емкостной кольцевой энкодер DS-58 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
