Энкодер VLP-25 Netzer

Общее описание VLP-25 Netzer

Абсолютный емкостной энкодер модели VLP-25 представляет собой модульную конструкцию без подшипникового узла и корпуса. Его платы выполнены в виде колец с общей высотой 6 мм, что делает его идеальным для интеграции в устройства с ограниченным пространством. Ротор этого энкодера предназначен для установки на вал диаметром 2,2 мм и способен работать в широком диапазоне температур от -40°С до +105°С. Выходные сигналы могут быть представлены в форматах SSI или BiSS, с разрешением до 19 бит, обеспечивая высокую точность работы системы до ±0,035°.

Угловой энкодер VLP-25 Netzer. Особенности конструкции

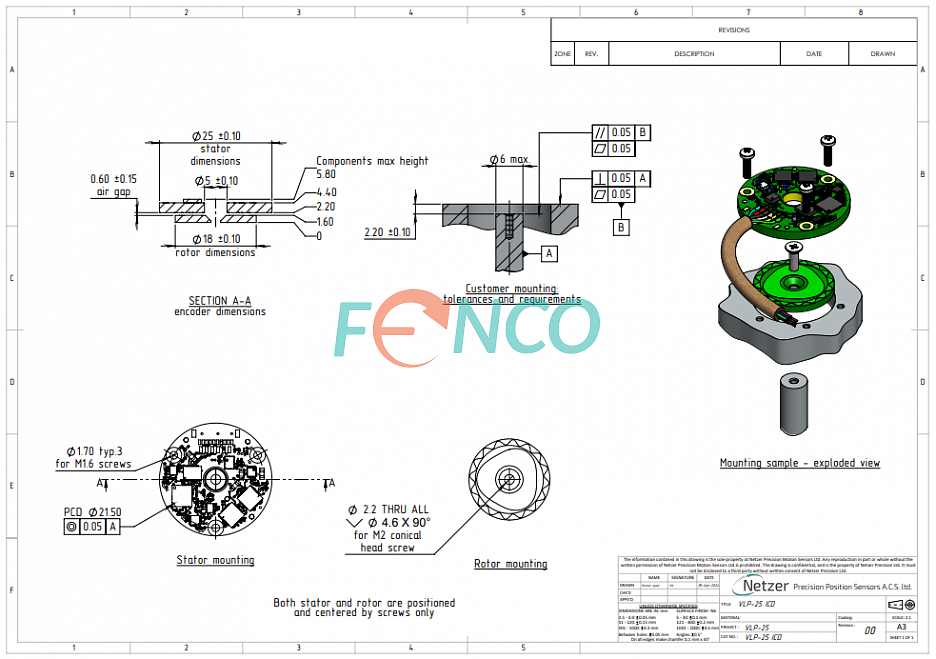

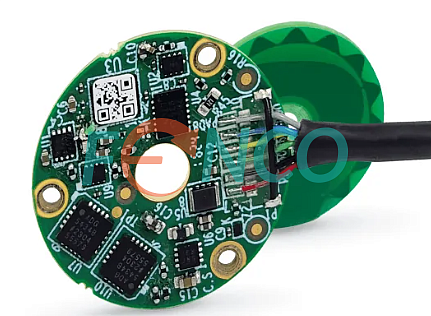

Угловой энкодер VLP-25 производства Netzer имеет бесконтактный принцип работы и состоит из двух основных компонентов: статора и ротора. Его размеры соответствуют общепромышленным стандартам, с наружным диаметром 25 мм и высотой 6 мм. Конструкция включает в себя полый вал, имеющий внутренний диаметр 2,2 мм. Отсутствие подшипников и корпуса позволяет уменьшить размеры устройства, что особенно важно при монтаже. Во время установки энкодера необходимо оставить зазор в 0,6 мм между ротором и статором. Электрическое соединение производится через разъем, расположенный на плате статора.

Электрические параметры, выходные интерфейсы, разрешающая способность

Энкодер работает при напряжении питания 5 В. В стандартном исполнении его разрешение составляет 17 или 19 бит. Возможные интерфейсы для передачи выходного сигнала включают BiSS-C и SSI, а также двоичный код

Применение VLP-25 Netzer

Емкостной кольцевой энкодер применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

Купить абсолютный емкостной кольцевой энкодер VLP-25 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
