VLT-100 Netzer

Общее описание VLT-100 Netzer

Netzer VLT-100 — это бесконтактный абсолютный емкостной угловой энкодер с полым валом из серии VLT, спроектированный для работы в экстремальных условиях с расширенным температурным диапазоном до +125 °C. Он обеспечивает высокую точность измерения положения, долговечность и устойчивость к внешним воздействиям за счёт емкостной технологии измерения без механического износа.

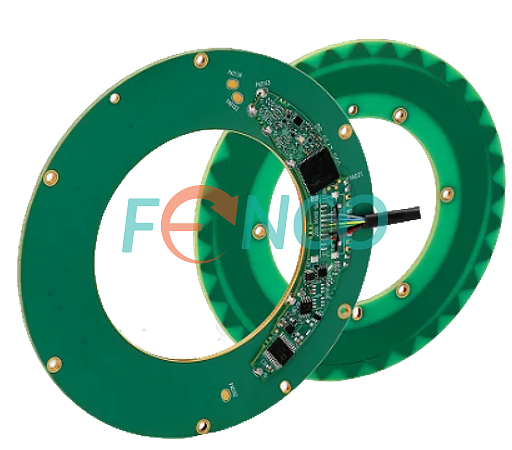

Энкодер модели VLT-100 представляет собой модульную конструкцию без подшипникового узла и корпуса. Его платы выполнены в виде колец высотой 7 мм. Ротор энкодера предназначен для установки на вал диаметром 48 мм и способен работать при экстремальных температурах от - 55°С до +125°С. Выходные сигналы могут быть представлены в форматах SSI или BiSS, с разрешением до 22 бит, обеспечивая высокую точность работы системы до ±0,006°.

Угловой энкодер VLT-100 Netzer. Особенности конструкции

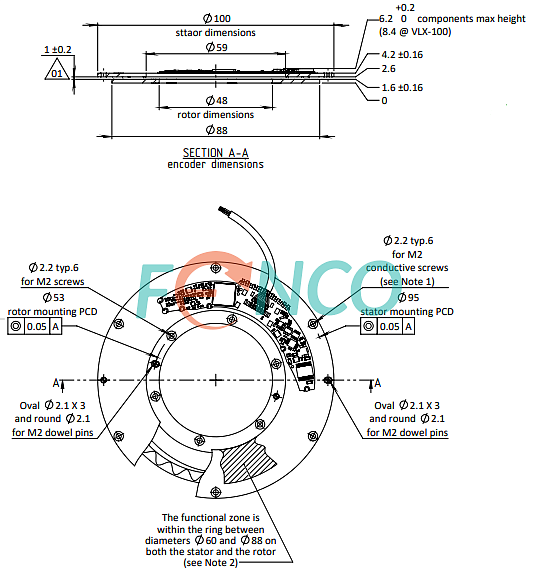

Угловой энкодер VLT-100 производства Netzer состоит из двух основных компонентов: статора и ротора. Его размеры соответствуют общепромышленным стандартам, с наружным диаметром 100 мм и высотой 7 мм. Конструкция включает в себя полый вал, имеющий внутренний диаметр 48 мм. Во время установки энкодера необходимо обеспечить зазор в 0,2 мм между ротором и статором. Электрическое соединение производится через стандартный кабель 250 мм.

Электрические параметры, выходные интерфейсы, разрешающая способность

Датчик работает при напряжении питания 5 В, ток потребления составляет 90 мА. В стандартном исполнении его разрешение составляет 17 или 22 бит. Возможные интерфейсы для передачи выходного сигнала включают BiSS-C и SSI.

Области применения датчика VLT-100:

Энкодер широко применяется в системах, где требуется точная обратная связь по положению:

• Робототехника и мехатронные системы

• Авиа- и космические устройства

• Прецизионное управление приводами и двигателями

• Сложные автоматические линии и оборудование

Купить абсолютный емкостной кольцевой энкодер VLT-100 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
