VLT-170 Netzer

Общее описание VLT-170 Netzer

VLT-170 — это абсолютный емкостной энкодер с полым валом, который обеспечивает высокую точность позиционирования, надёжность работы без механического износа и устойчивость к внешним воздействиям (вибрации, удару, помехам) благодаря бесконтактной технологии измерения.

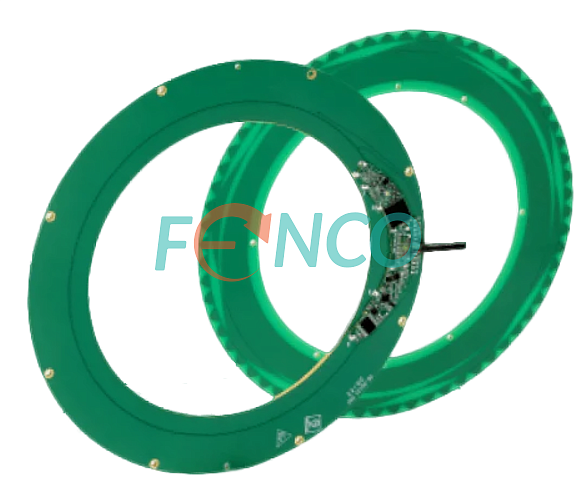

Энкодер модели VLT-170 представляет собой модульную конструкцию без подшипникового узла и корпуса. Его платы выполнены в виде колец высотой 8 мм. Ротор энкодера предназначен для установки на вал диаметром 110 мм и способен работать при экстремальных температурах от - 55°С до +125°С. Выходные сигналы могут быть представлены в форматах SSI или BiSS, с разрешением до 23 бит, обеспечивая высокую точность работы системы до ±0,006°.

Угловой энкодер VLT-170 Netzer. Особенности конструкции

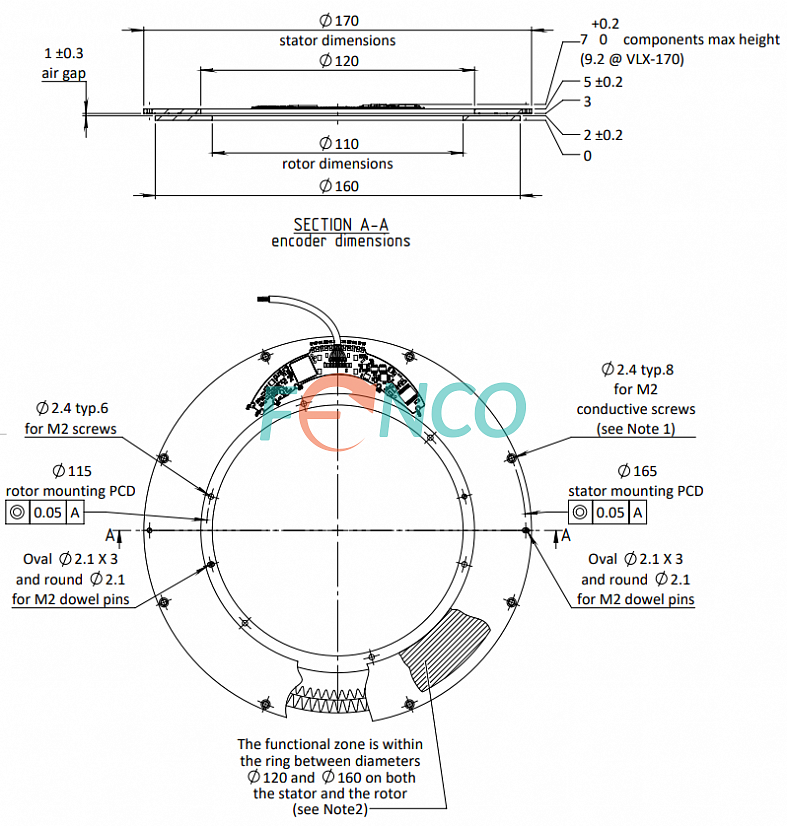

Угловой емкостной энкодер VLT-170 состоит из двух основных компонентов: статора и ротора. Его размеры соответствуют общепромышленным стандартам, с наружным диаметром 170 мм и высотой 8 мм. Конструкция включает в себя полый вал, имеющий внутренний диаметр 110 мм. Во время установки энкодера необходимо обеспечить зазор в 0,1 мм между ротором и статором. Электрическое соединение производится через стандартный кабель 250 мм.

Электрические параметры, выходные интерфейсы, разрешающая способность

Датчик работает при напряжении питания 5 В, ток потребления составляет 90 мА. В стандартном исполнении его разрешение составляет 17 или 22 бит. Возможные интерфейсы для передачи выходного сигнала включают BiSS-C и SSI.

Области применения VLT-170:

• Авиа- и космическая техника

• Робототехника и мехатронные системы

• Военная и оборонная техника

• Промышленные системы автоматизации и управление приводами.

Купить абсолютный емкостной кольцевой энкодер VLT-170 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
