VLT-247 Netzer

Общее описание VLT-247 Netzer

VLT-247 — это абсолютный емкостной энкодер с полым валом. Емкостная бесконтактная технология обеспечивает длительный срок службы, устойчивость к вибрациям, удару и электромагнитным помехам, а полый вал и тонкая конструкция упрощают интеграцию в механизмы с ограниченным пространством и минимизируют инерцию движущихся частей.

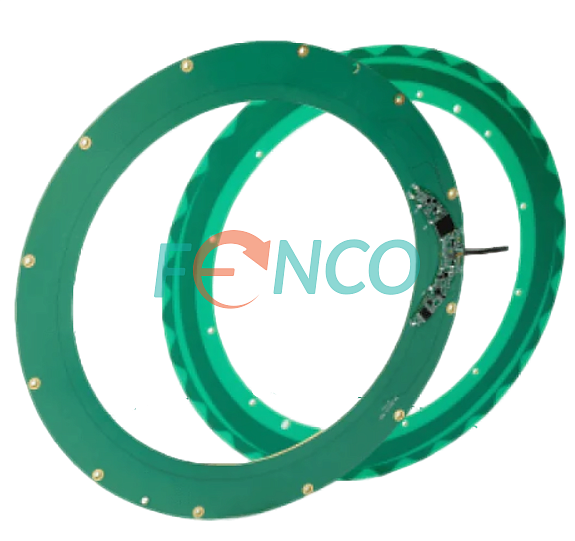

Энкодер модели VLT-247 представляет собой модульную конструкцию без подшипникового узла и корпуса. Его платы выполнены в виде колец высотой 9 мм. Ротор энкодера предназначен для установки на вал диаметром 171 мм и способен работать при экстремальных температурах от - 55°С до +125°С. Выходные сигналы могут быть представлены в форматах SSI или BiSS, с разрешением до 22 бит, обеспечивая высокую точность работы системы до ±0,006°.

Угловой энкодер VLT-247 Netzer. Особенности конструкции

Угловой емкостной энкодер VLT-247 состоит из двух основных компонентов: статора и ротора. Его размеры соответствуют общепромышленным стандартам, с наружным диаметром 247 мм и высотой 9 мм. Конструкция включает в себя полый вал, имеющий внутренний диаметр 171 мм. Во время установки энкодера необходимо обеспечить зазор в 0,1 мм между ротором и статором. Электрическое соединение производится через стандартный кабель 250 мм.

Электрические параметры, выходные интерфейсы, разрешающая способность

Датчик работает при напряжении питания 5 В, ток потребления составляет 90 мА. В стандартном исполнении его разрешение составляет 17 или 22 бит. Возможные интерфейсы для передачи выходного сигнала включают BiSS-C и SSI.

Области применения VLT-247:

• Аэрокосмических систем и спутниковых механизмов
• Робототехники и мехатроники
• Систем автоматизации высокой точности
• Оборудования с повышенными требованиями к надёжности
• Приводных систем и сервоприводов с жёсткими условиями эксплуатации.

Купить абсолютный емкостной кольцевой энкодер VLT-247 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
