Энкодер LE100/1 + ring SIKO

Общее описание LE100/1 SIKO

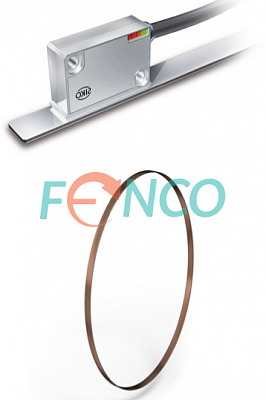

Инкрементальный магнитный кольцевой энкодер LE100/1 состоит из компактной считывающей головки и шкалы (MBR100 или MRS100), выполненной в виде магнитного кольца с нанесенными магнитными полюсами длиной 1 мм. Считывающая головка работает в широком диапазоне температур, имеет степень защиты от окружающих воздействий - IP67 и обладает высокой стойкостью к механическим ударам и вибрации. Точность энкодера до ±0.05°. Считывающая головка энкодера LE100/1 в комплекте с магнитной лентой MB100/1 может быть использована в качестве линейного энкодера.

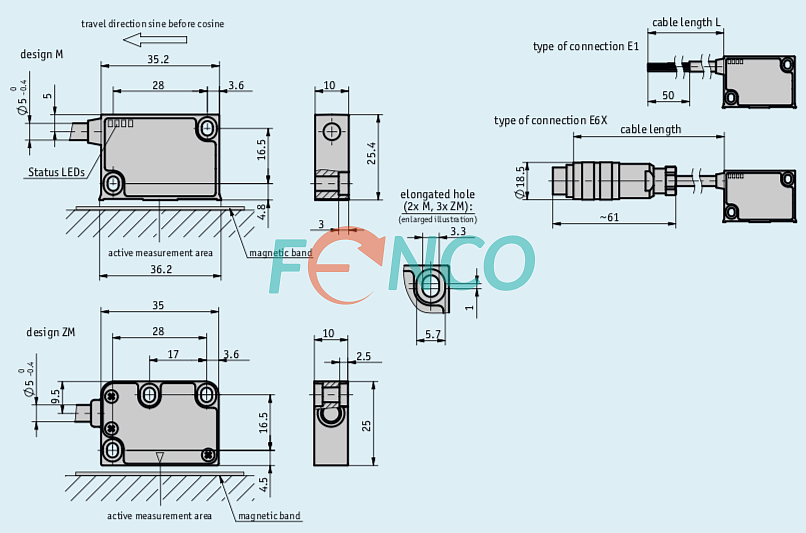

Кольцевой энкодер LE100/1 SIKO. Особенности конструкции

Бесконтактный энкодер состоит из считывающей головки и шкалы, выполненной в виде магнитного кольца. Считывающая головка изготовлена из цинка (литая конструкция) и может быть оснащена светодиодным индикатором состояния. Энкодер комплектуется магнитным кольцом MBR100 или MRS100. Кольца MBR100 имеют ширину 9,7 мм и ассортимент моделей с внешним диаметром из диапазона от 146,7 до 356,74 мм с количеством магнитных полюсов от 460 до 1120. Кольца MRS100 имеют ширину 10 мм, внешний диаметр 229,4 или 437,3 мм, количество магнитных полюсов - 720 или 1374. Все кольца поставляются без монтажного фланца. Магнитное кольцо может быть заказано с нулевой меткой или без нее. Периодический референтный сигнал может быть сформирован считывающей головкой (предусматривается в коде заказа) с шагом магнитного полюса - 1 мм. Конструктивное исполнение головки - с кабелем длиной до 20 м, с разъемом или без него.

Электрические параметры, выходные интерфейсы, разрешающая способность

Имеет универсальный расширенный диапазон питающего напряжения от 10,5 до 30 В, или 5В. Выходной сигнал - синус по напряжению 1 Vpp.

Применение LE100/1 SIKO

Магнитный кольцевой энкодер применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

Купить инкрементальный магнитный кольцевой энкодер LE100/1 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
