Инкрементальный кольцевой энкодер LM13 + ring RLS

Общее описание LM13 RLS

Инкрементальный магнитный кольцевой энкодер LM13 состоит из компактной считывающей головки и шкалы, выполненной в виде магнитного кольца с нанесенными радиально или аксиально магнитными полюсами длиной 2 мм. Герметичная считывающая головка работает в широком диапазоне температур, имеет степень защиты от окружающих воздействий - IP68 и обладает высокой стойкостью к механическим ударам и вибрации. Разрешение энкодера до 0,244 мкм. Считывающая головка энкодера LM13 в комплекте с магнитной лентой может быть использована в качестве линейного энкодера.

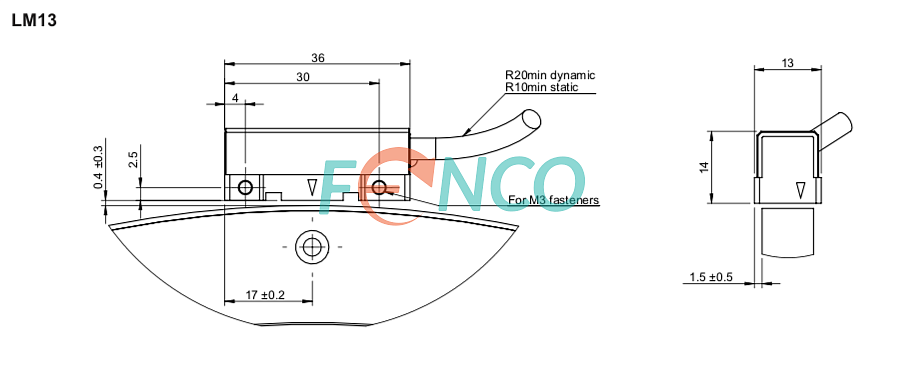

Угловой энкодер (кольцо) LM13 RLS. Особенности конструкции

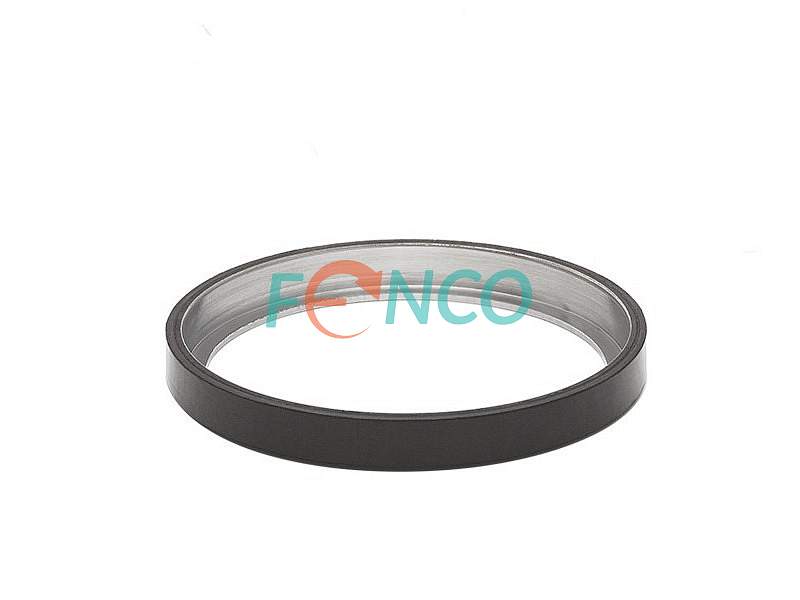

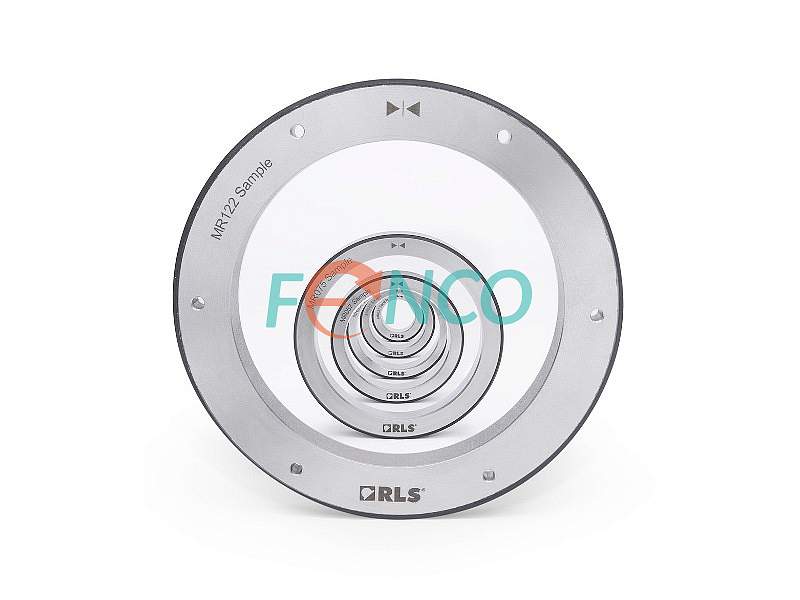

Бесконтактный энкодер состоит из герметичной считывающей головки и шкалы, выполненной в виде аксиального или радиального магнитного кольца. На считывающей головке имеется двухцветный светодиодный индикатор состояния. Энкодер может комплектоваться кольцами с внешним диаметром из диапазона от 31 до 406 мм с количеством магнитных полюсов от 50 до 640. Кольца изготавливаются из штампованного металла или нержавеющей стали. Доступны исполнения с одной или периодическими референтными метками, без референтной метки или с кодированной шкалой. Энкодер может комплектоваться кабелем различной длины с разъемом или без него.

Электрические параметры, выходные интерфейсы, разрешающая способность

Питающее напряжение от 4,7 до 7 В. Выбор разрешений энкодера из ряда до 0,244 мкм. Наиболее популярными являются разрешения 1, 5 и 10 мкм. Возможные выходные сигналы: TTL или синус по напряжению 1 Vpp.

Применение LM13 RLS

Магнитный кольцевой энкодер применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

Купить инкрементальный магнитный кольцевой энкодер LM13 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
