Инкрементальный магнитный кольцевой энкодер MSK200/1
Общее описание MSK200/1 SIKO
Инкрементальный магнитный кольцевой энкодер MSK200/1 состоит из компактной считывающей головки и шкалы (MBR200 или MR200), выполненной в виде магнитного кольца с нанесенными магнитными полюсами длиной 2 мм. Считывающая головка работает в широком диапазоне температур, имеет степень защиты от окружающих воздействий - IP67 и обладает высокой стойкостью к механическим ударам и вибрации. Точность энкодера до ±0.1°. Считывающая головка энкодера MSK200/1 в комплекте с магнитной лентой MB200/1 может быть использована в качестве линейного энкодера.

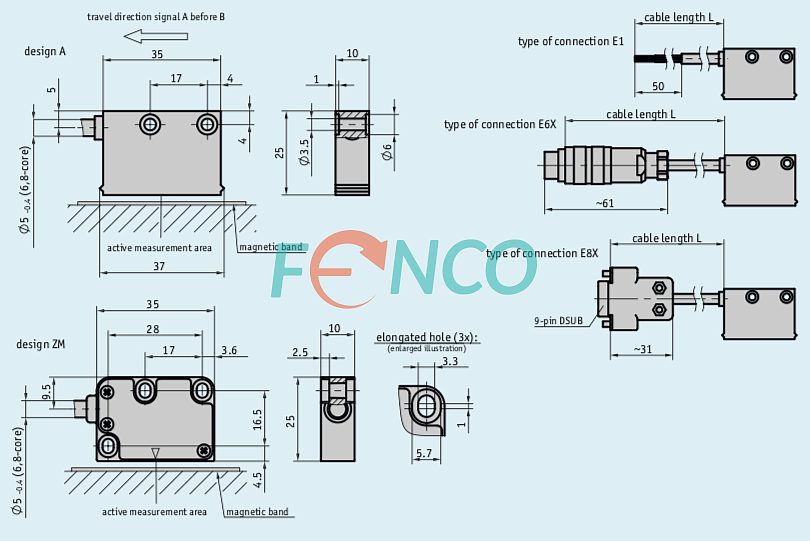

Кольцевой энкодер MSK200/1 SIKO. Особенности конструкции
Бесконтактный энкодер состоит из считывающей головки и шкалы, выполненной в виде магнитного кольца. Считывающая головка может быть изготовлена из цинка (литая конструкция) или пластика зеленого цвета. Энкодер комплектуется магнитным кольцом MBR200 без монтажного фланца или магнитным кольцом MR200 на монтажном фланце. Кольца MBR200 имеют ширину 9,7 мм и ассортимент моделей с внешним диаметром из диапазона от 32,7 до 146,7 мм с количеством магнитных полюсов от 50 до 230. Кольца MR200 поставляются на монтажном фланце шириной 18 или 40 мм с внешним диаметром от 32,3 до 69,5 мм, количество магнитных полюсов - 50, 64 или 100. Магнитное кольцо может быть заказано с нулевой меткой или без нее. Периодический референтный сигнал может быть сформирован считывающей головкой (предусматривается в коде заказа) с шагом магнитного полюса - 2 мм. Максимальный зазор между кольцом и головкой - 0,8 мм. Конструктивное исполнение головки - с кабелем длиной до 20 м, с разъемом или без него.
Электрические параметры, выходные интерфейсы, разрешающая способность
Напряжение питания энкодера - 24 В или 5 В. Выходной сигнал - TTL (A,/A,B,/B,Z,/Z) или RS485 (Panasonic или Yaskawa). Выбор разрешений из ряда до 0,4 мкм. Наиболее популярные разрешения - 1, 5 и 10 мкм.
Применение MSK200/1 SIKO
Магнитный кольцевой энкодер применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:
- деревообрабатывающем оборудовании
- металлорежущем оборудовании
- обработке камня
- текстильной промышленности
- пищевой промышленности
- упаковочном оборудовании
- и др.
Купить инкрементальный магнитный кольцевой энкодер MSK200/1 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
Бренд : | SIKO GmbH |
Модель : | MSK200/1 |
Точность : | ±0,1° |
Метод измерения : | инкрементальный |
Технология считывания : | магнитная |
Тип продукции : | кольцевой энкодер |
Сертификация : | EMC |
Тип выходного сигнала / Выходной интерфейс : | TTL или RS485 (Panasonic или Yaskawa) |
Разрешение : | до 0.4 μm |
Период сигнала : | 2 мм (для 1Vpp) |
Напряжение питания : | 24 VDC ±20 % или 5 VDC ±5 % |
Ток потребления : | ≤ 100 mA (при 24V) |
Максимальная механическая скорость : | зависит от выбора кольца, см. описание |
Тип соединителя : | кабель или кабель с разъемом |
Диапазон рабочих температур : | от -10ºC до +70ºC |
Степень защиты от внешней среды : | IP67 |
Материал : | зеленый пластик или литой цинк |
Зазор между шкалой и головкой : | до 0,8 мм |
Индикатор (Светодиод) состояния : | есть |
Модель шкалы : | MBR200 или MR200 |
Тип шкалы : | гибкое магнитное кольцо или магнитное кольцо на фланце |
Ширина шкалы : | 9,7 мм (гибкое кольцо без фланца) |
Толщина шкалы : | 1 мм (кольцо без фланца) |
Способ крепления шкалы : | клеевое соединение |
Внешний диаметр шкалы : | MBR - от 32,7 до 146,7 мм; MR - 32,3 или 41,2 или 64,14 мм |
Количество полюсов шкалы : | MBR - от 50 до 230; MR - 50, 64 или 100 |
Внутренний диаметр шкалы : | MBR - от 30,7 до 144,7 мм; MR - 20 мм (до 58 мм - по запросу) |
Максимальная длина шкалы : | 100 м |
Под заказ : | Да |
