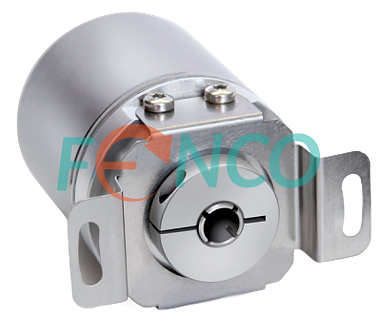

Энкодер AH36M SIKO
Общее описание AH36M SIKO
Абсолютный угловой энкодер AH36M имеет компактный размер и исполнение с глухим полым валом диаметром 6 мм. Выходной сигнал - аналоговый: ток 4 - 20 мА или напряжение 0 - 10 В. Энкодер доступен в однооборотном (диапазон измерения 360°) и многооборотном (до 65536 оборотов) вариантах. Работает в широком диапазоне температур и обладает высокой степенью защиты от внешних воздействий - до IP65.
Датчик AH36M. Особенности конструкции

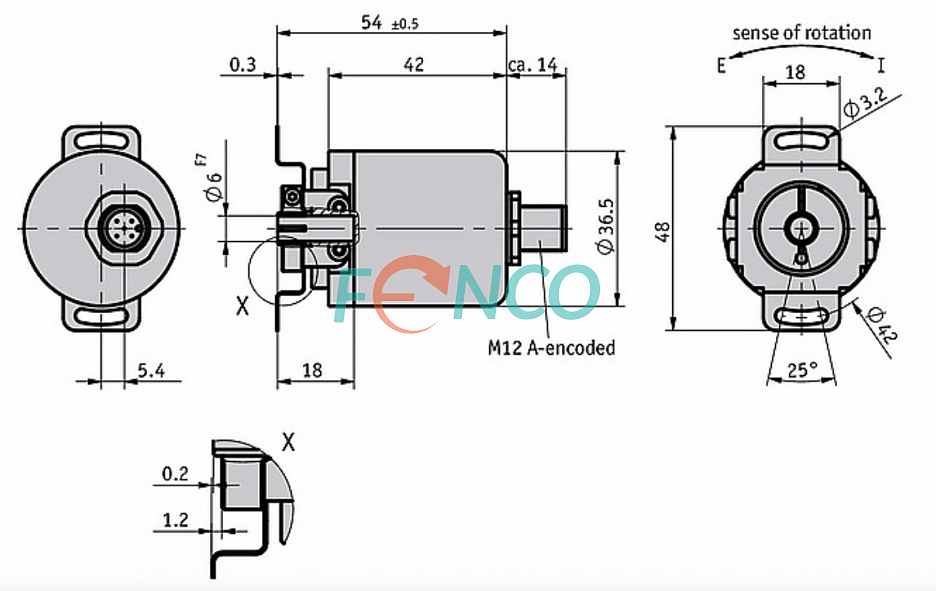

Габарит корпуса 36,5 мм подходит под общепромышленные требования. В стандартном исполнении имеет глухой полый вал диаметром 6 мм. Фиксация на валу контролируемого механизма посредством зажимного кольца. Для компенсации несоосности и удобства монтажа предусмотрен упругий элемент. Конструктивное исполнение с аксиальным разъемом М12.
Электрические параметры, выходные интерфейсы, разрешающая способность
Имеет универсальный расширенный диапазон напряжения питания - от 12 до 30 В или от 15 до 30 В. Выходной сигнал - аналоговый: ток 4 - 20 мА или напряжение 0 - 10 В. Диапазон измерения - 360° для однобортного исполнения, до 65536 оборотов (16 бит) - для многооборотного. Многооборотный энкодер имеет программируемые значения диапазона измерения, предустановленное значение - 16 оборотов.
Применение AH36M SIKO
Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:
- лабораторных и испытательных стендах
- общепромышленной автоматизации
- строительной технике
- транспорте
- робототехнике
- и др.
Купить абсолютный угловой энкодер с аналоговым выходом AH36M можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
Бренд : | SIKO GmbH |
Модель : | AH36M |
Точность : | ±0,35° |
Метод измерения : | абсолютный |
Технология считывания : | магнитная |
Тип продукции : | энкодер с аналоговым выходом |
Тип выходного сигнала / Выходной интерфейс : | аналоговый |
Разрешение : | 12 бит |
Определение количества оборотов (для многооборотных) : | до 16 бит (65536 оборотов) |
Код сигнала : | 0..10V, 4..20mA |
Напряжение питания : | 15…30 VDC или 12…30 VDC |
Ток потребления : | ≤ 40 mA |
Максимальная механическая скорость : | 12000 об/мин |
Диаметр корпуса, мм : | 36,5 |
Тип вала : | глухой полый вал |
Диаметр вала : | Ø 6 мм |
Тип соединителя : | разъем |
Вывод соединителя : | аксиальный |
Допустимая аксиальная нагрузка на вал : | 20 Н |
Диапазон рабочих температур : | от -40ºC до +85ºC |
Степень защиты от внешней среды : | IP54 / IP65 |
Вибрационное ускорение (от 55 до 2000 Гц) : | 100 м/с² (10Гц…2000Гц) |
Ударное ускорение (t = 11 мс) : | 1000 м/с² (6 мс) |
Под заказ : | Да |
