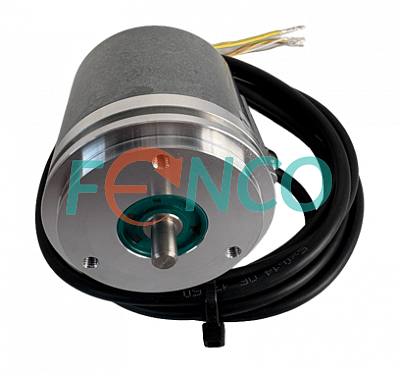

Энкодер с аналоговым выходом FEN58SM-AN-6SRC420-16B-BB0 Hohner

Описание FEN58SM-AN-6SRC420-16B-BB0.

Энкодер FEN58SM-AN-6SRC420-16B-BB0 производства Hohner Automation представляет собой абсолютный многооборотный датчик положения с аналоговым выходом, предназначенный для точного измерения углового перемещения в системах промышленной автоматизации.

Механические характеристики.

Энкодер выполнен в компактном промышленном корпусе диаметром 58 мм с фланцевым креплением (синхрофланец).
Корпус изготовлен из алюминиевого сплава, обеспечивающего прочность и эффективный теплоотвод, а вал выполнен из нержавеющей стали.

Энкодер имеет исполнение с цельным валом диаметром 6 мм. Максимальная допустимая скорость вращения достигает 6000 об/мин. Допустимая радиальная нагрузка на вал составляет до 40 Н, осевая — до 30 Н. Пусковой момент не превышает 0,02 Н·м, что обеспечивает плавную работу без дополнительной нагрузки на привод. В конструкции применяются прецизионные шариковые подшипники с увеличенным ресурсом. Степень защиты корпуса IP65 позволяет эксплуатировать устройство в условиях пыли и повышенной влажности. Рабочий температурный диапазон составляет от –40 °C до +85 °C.


Электрические параметры.

Энкодер FEN58SM-AN-6SRC420-16B-BB0 обеспечивает разрешение до 16 бит (65 536 позиций на оборот), оснащен аналоговым выходом 4…20 мА и поддерживает многооборотное измерение положения. Питание осуществляется от источника постоянного тока напряжением 7…30 В DC. Потребляемый ток обычно не превышает 100 мА без нагрузки. Встроенные схемы защиты от переполюсовки и короткого замыкания повышают надежность эксплуатации.

Подключение выполняется через радиальный кабельный вывод длиной 2 метра.

Области применения.

Датчик применяется в различных отраслях промышленности, из-за своей компактности хорошо себя зарекомендовал в:

• конвейерных линиях
• медицинском оборудовании
• текстильном производстве
• упаковочном оборудовании
• лабораторном оборудовании
• и др.
