Энкодер F18 Dynapar

----

TTL или Open Collector + коммутация

Артикул: F18 Dynapar

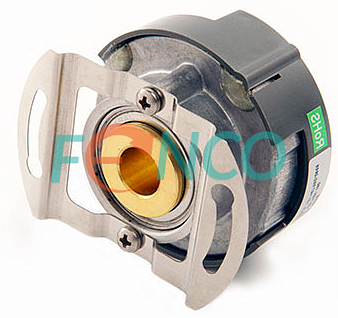

Инкрементальный угловой энкодер F18

Инкрементальный энкодер F18 Dynapar для серводвигателей

Подробнее

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Актуальную стоимость и сроки поставки уточняйте у наших менеджеров.

Цены

	Название	Артикул	Цена	В наличии
	F18-2048/8-86GA		Цена по запросу	Под заказ	Купить
Склад Под заказ

Описание

Общее описание F18 Dynapar

Инкрементальный угловой энкодер F18 имеет стандартный промышленный размер и исполнение со сквозным полым валом диаметром от 6 до 12 мм, или от 1/4" до 1/2". Выходной сигнал - TTL или Open Collector + коммутационные сигналы. Разрешение до 4096 имп/об. Работает в широком диапазоне температур, степень защиты от внешних воздействий - IP40.

Датчик F18 Dynapar. Особенности конструкции

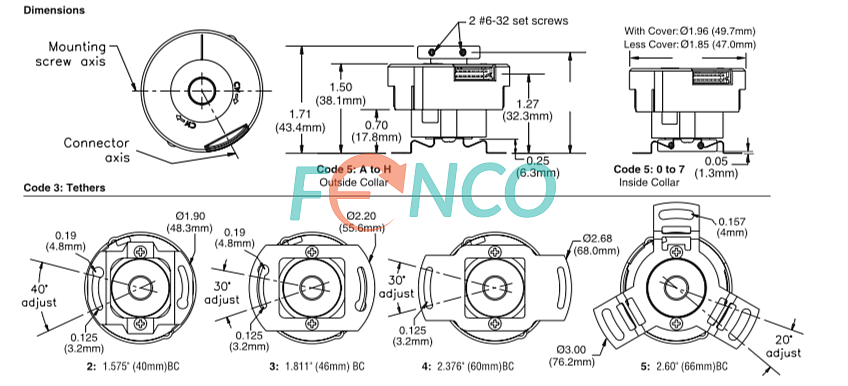

Габарит корпуса 50 мм (c крышкой) подходит под общепромышленные требования. В стандартном исполнении имеет сквозной полый вал диаметром 6, 8, 10 или 12 мм; 1/4", 3/8", 7/16" или 1/2". Фиксация на валу при помощи зажимного кольца, фронтально или со стороны крышки. Для компенсации несоосности предусмотрены четыре вида упругих элементов, в комплекте поставляются крепежные винты с метрическим или американским шагом резьбы. Конструктивное исполнение с аксиальным или радиальным разъемом с ответной частью с кабелем pig tail длиной до 2,5 м или без ответной части с кабелем.

Электрические параметры, выходные интерфейсы, разрешающая способность

Напряжение питания энкодера - 5 В. Выходной сигнал - TTL или Open Collector. К заказу доступны исполнения с дополнительными коммутационными сигналами для 4, 6, 8 или 12 полюсов. Коммутационные сигналы могут быть реализованы как дифференциальный сигнал TTL или по схеме c открытым коллектором (Open Collector). Выбор разрешений датчика из ряда от 500 до 4096 имп/об.

Применение F18 Dynapar

Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

серводвигателях
шаговых двигателях
робототехнике
и др.

Купить инкрементальный угловой энкодер F18 Dynapar можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.

Бренд :	DYNAPAR
Модель :	F18
Точность :	±2,5'
Метод измерения :	инкрементальный
Технология считывания :	оптическая
Тип продукции :	датчик обратной связи
Сертификация :	CE, ROHS
Тип выходного сигнала / Выходной интерфейс :	TTL или Open Collector + commutation
Разрешение :	до 4096 имп/об
Напряжение питания :	5 VDC ±10%
Ток потребления :	≤ 150 mA
Максимальная рабочая скорость (выходная частота) :	500 кГц
Максимальная механическая скорость :	12000 об/мин
Диаметр корпуса, мм :	47 мм - без крышки, 50 мм - с крышкой
Тип вала :	сквозной полый вал
Диаметр вала :	Ø от 6 до 12 мм, от 1/4" до 1/2"
Тип фланца энкодера :	упругий элемент для крепления
Тип соединителя :	разъем
Вывод соединителя :	аксиальный или радиальный
Диапазон рабочих температур :	от 0ºC до +120ºC
Степень защиты от внешней среды :	IP40
Вибрационное ускорение (от 55 до 2000 Гц) :	2,5G
Ударное ускорение (t = 11 мс) :	100G (6 мс)
Момент инерции ротора :	≤ 37,3 г·см²
Под заказ :	Да

Описание Энкодер F18 Dynapar 595.34 КБ
