Энкодер M15 Dynapar

----

TTL или Open Collector + коммутация

Артикул: M15 Dynapar

Инкрементальный угловой энкодер M15

Компактный инкрементальный энкодер M15 Dynapar для серводвигателей

Подробнее

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Актуальную стоимость и сроки поставки уточняйте у наших менеджеров.

Цены

	Название	Артикул	Цена	В наличии
	M15-1000/0-234C		Цена по запросу	Под заказ	Купить
Склад Под заказ

Описание

Общее описание M15 Dynapar

Инкрементальный угловой энкодер M15 имеет стандартный промышленный размер и исполнение с глухим полым валом диаметром 6, 8 или 10 мм, 1/4", 3/8", 3/16" или 1/8". Выходной сигнал - TTL или Open Collector + коммутационные сигналы. Разрешение до 1024 имп/об. Работает в широком диапазоне температур, степень защиты от внешних воздействий - IP40.

Датчик M15 Dynapar. Особенности конструкции

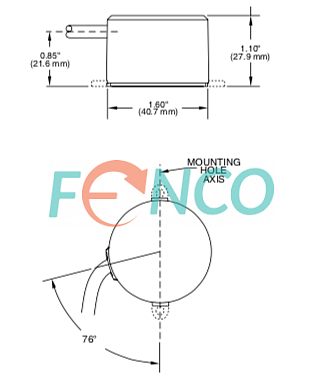

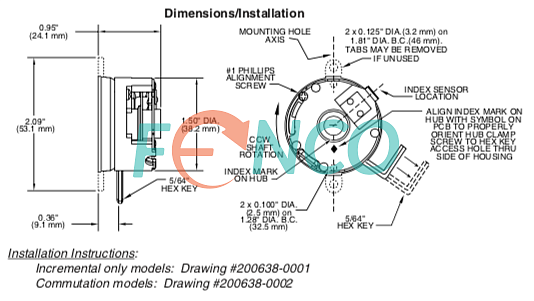

Габарит корпуса 40,7 мм подходит под общепромышленные требования. В стандартном исполнении имеет глухой полый вал диаметром 6, 8 или 10 мм, 1/4", 3/8", 3/16" или 1/8". Конструктивное исполнение с разъемом на плате. К заказу доступна ответная часть разъема с кабелем длиной до 2,5 метров.

Электрические параметры, выходные интерфейсы, разрешающая способность

Напряжение питания энкодера - 5 В. Выходной сигнал - TTL или Open Collector. К заказу доступны исполнения с дополнительными коммутационными сигналами для 4, 6 или 8 полюсов. Коммутационные сигналы могут быть реализованы как дифференциальный сигнал TTL или по схеме c открытым коллектором (Open Collector). Выбор разрешений датчика из ряда от 360 до 1024 имп/об.

Применение M15 Dynapar

Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

серводвигателях
шаговых двигателях
робототехнике
и др.

Купить инкрементальный угловой энкодер M15 Dynapar можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.

Бренд :	DYNAPAR
Модель :	M15
Точность :	±5'
Метод измерения :	инкрементальный
Технология считывания :	оптическая
Тип продукции :	датчик обратной связи
Сертификация :	CE, ROHS
Тип выходного сигнала / Выходной интерфейс :	TTL или Open Collector + commutation
Разрешение :	до 1024 имп/об
Напряжение питания :	5 VDC ±10%
Ток потребления :	≤ 100 mA
Максимальная рабочая скорость (выходная частота) :	200 кГц
Максимальная механическая скорость :	12000 об/мин
Диаметр корпуса, мм :	40,7
Тип вала :	глухой полый вал
Диаметр вала :	Ø 6, 8 или 10 мм; 1/4", 3/8", 3/16" или 1/8"
Тип соединителя :	разъем
Диапазон рабочих температур :	от 0ºC до +120ºC
Степень защиты от внешней среды :	IP40
Вибрационное ускорение (от 55 до 2000 Гц) :	2,5G
Ударное ускорение (t = 11 мс) :	50G
Момент инерции ротора :	≤ 2,4 г·см²
Под заказ :	Да

Описание Энкодер M15 Dynapar 819.45 КБ
